Marc/Mentat
技术技巧
主题 Marc/Mentat接触体类型及使用方法 用途 更好的了解Marc接触体类型 软件信息 Marc/Mentat 内容
接触体分类
可与其它刚性体接触的刚体应用举例

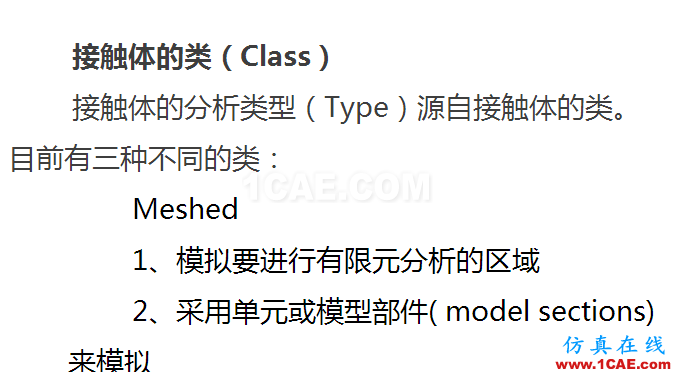

1接触体分类
为了改进接触分析的数据结构,在Marc/Mentat2013版本开始对接触体的类型进行了调整。

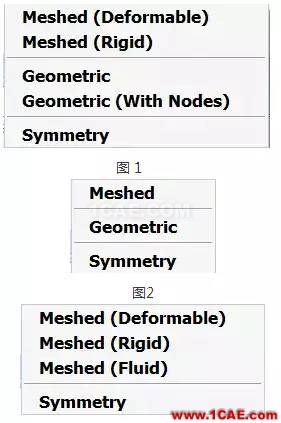

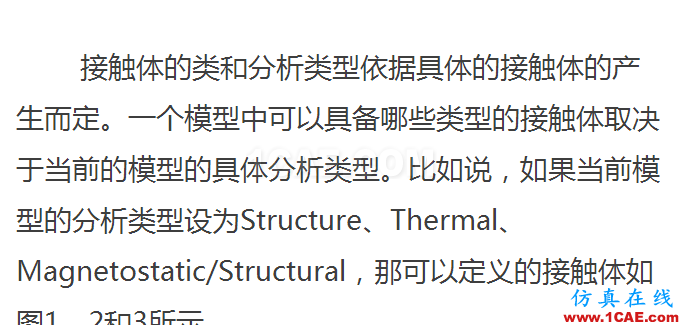

接触体的分析类型
存在七种不同的接触分析类型:
| 接触体的分析类型 | 类 | 用途 | 特定区域 |
| Meshed | Meshed | 用于不涉及结构力学场的分析 |
|
| Meshed (Deformable) | Meshed | 用于涉及结构力学场的分析 | 没有变形(Infinite Stiffness) |
| Meshed (Rigid) | Meshed | 用于涉及结构力学场的分析 | Fluid/gas/air/vacuum(Zero Stiffness);不需结构材料属性 |
| Meshed (Fluid) | Meshed | 用于涉及结构力学场的分析 |
|

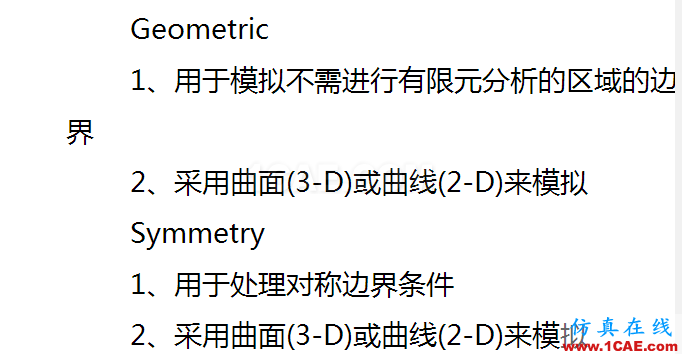

| Geometric | Geometric | 用于不涉及静电场、静磁场或动态磁场的分析或是采用“Dual Mesh”方法的分析 |
|

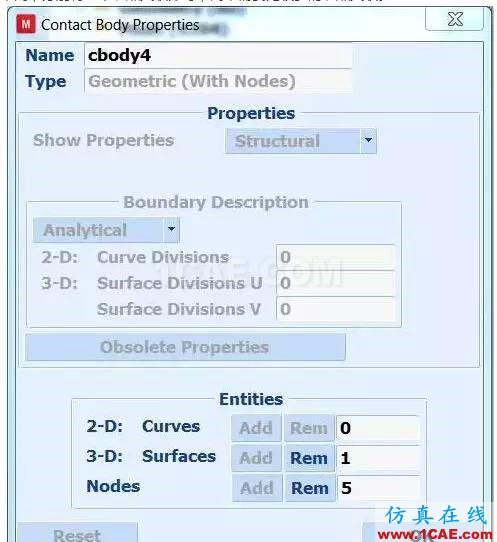

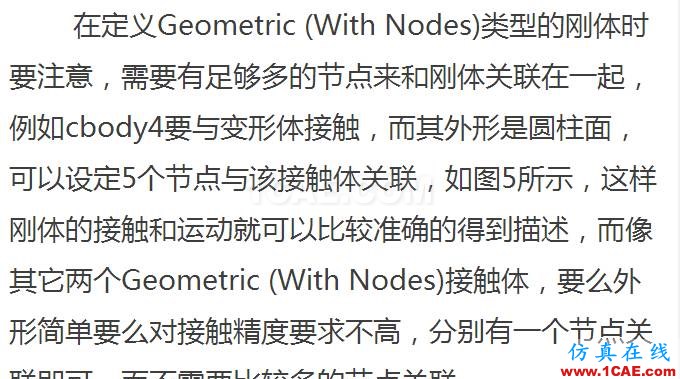

| Geometric (With Nodes) | Geometric | 用于涉及结构力学场的分析 | 允许与其它Geometric或Symmetry接触体接触,这些接触体中有一个是载荷控制的 |
| Symmetry | Symmetry | 用于不涉及动态磁场的分析 |
|

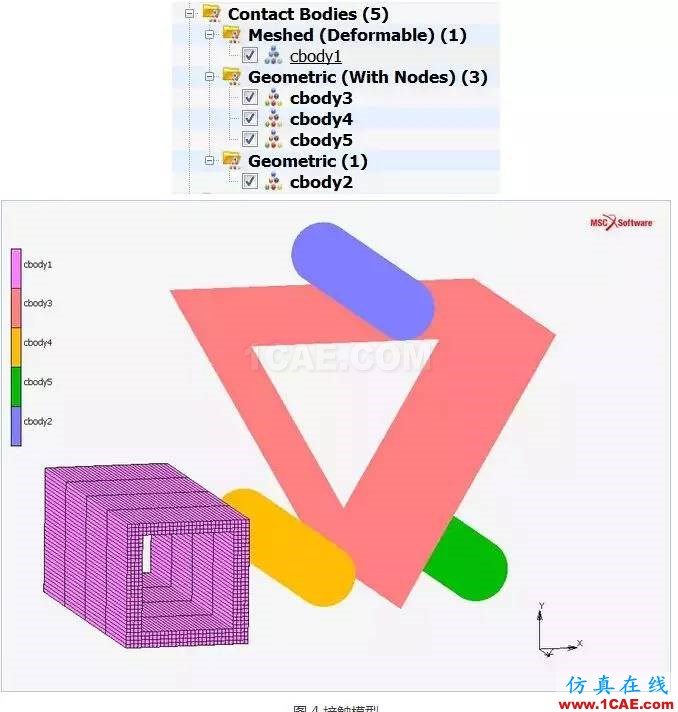

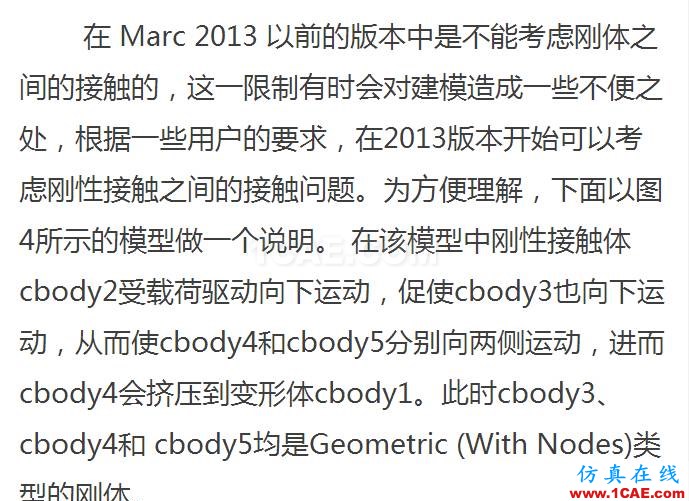

2可与其它刚性体接触的刚体应用举例

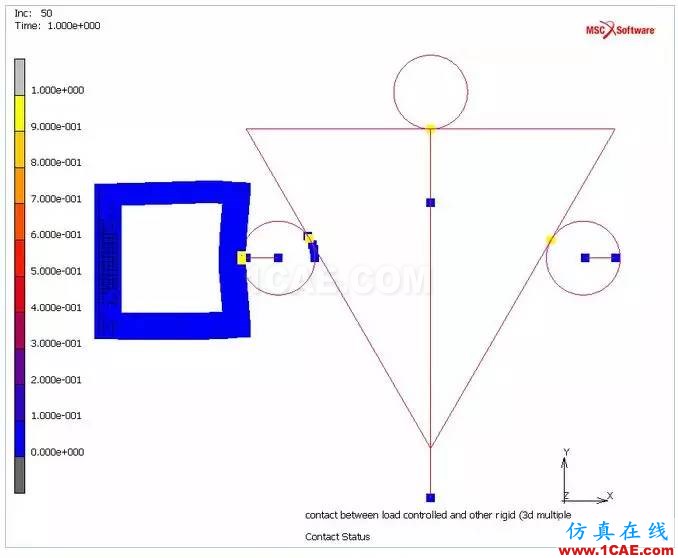

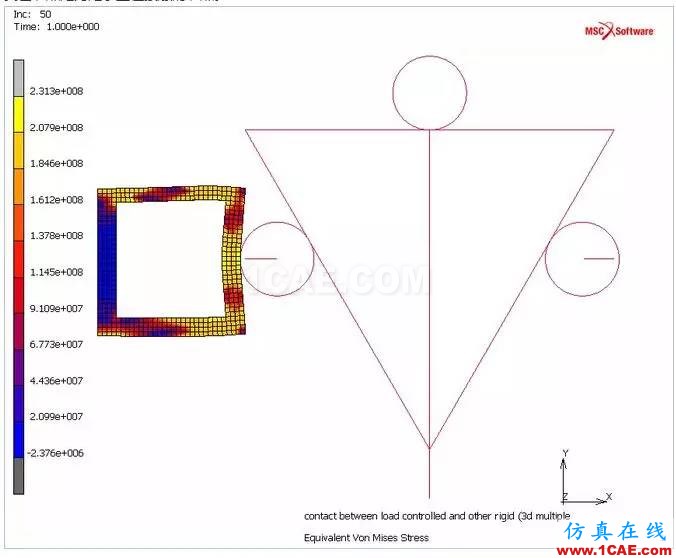

在下压载荷最大时的变形及等效应力云图如图6所示,可以看到结果是合理的。图7为接触状态符号显示图,黄色节点处为处于正在接触的节点。
