检波(又称振幅解调)是振幅调制的逆过程。它的作用是从已调制的高频振荡中恢复出原来的调制信号。
从频谱上看,检波就是将幅度调制波中的边带信号不失真地从载波频率附近搬移到零频率附近,因此,检波器也属于频谱搬移电路。
检波器分类:
1.同步检波主要有以下两种:
a)叠加型同步检波
b)乘积型同步检波
2.包络检波主要有以下两种:
a)峰值包络检波
b)平均包络检波
检波器的组成应包括两部分:非线性器件和RC低通滤波器。
常用的二极管峰值包络检波器实现原理图:
图中:
二极管D为非线性器件:
RLC组成低通电路,其主要作用为:
1.是起高频滤波作用。
2.是作为检波器的负载,在其两端输出已恢复的调制信号;
包络检波器的物理过程:

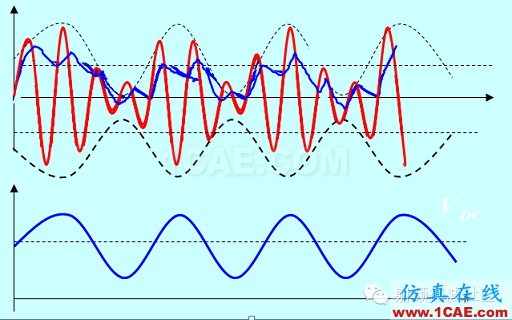

下图是常见检波前后的波形图。
