高速PCB走线,发现转角的地方都有很多补偿走线凸包;
很多PCB layout guideline里面,都强调要走45度角,而且走一段后,再反转走线;
测试25G信号眼图的时候,需要差分对的两根同轴相位控制到10%以内,如果更高速率,要求更高。
Why? Why? Why?
因为这些都是在减小skew。
第一个减小走线长度不对等引起skew;
第二个减小PCB玻璃纤维的引起skew;
第三个减小RF cable的不对称引起skew;
第一,Skew的定义
|
名称 |
介绍 |
带来什么问题 |
什么原因 |
图例 |
|
Intra-pair skew |
差分对两根线,N和P之间延时差;一般在ps量级; |
导致jitter,EMI,串扰等 |
长度不一样;差分对介质不均匀等; |
图1 |
|
Inter-pair skew |
差分对之间的延时差;一般在ns级; |
会影响接受信号的不同通道对齐处理,长延时对接收端的buffer要求高。 |
图2 |
因为intra pair skew会引起信号质量问题,所以最长关注就是intra pair skew的影响。
图1
图2
第二,skew的测试
Inter pair skew就是测试不同差分对的delay,delay差就是skew了。

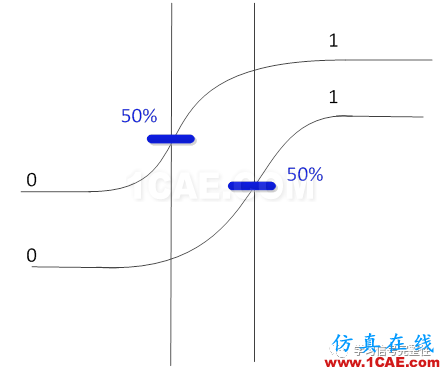

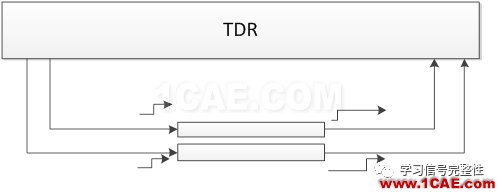

我们主要讨论intra pair skew,常用的测试方法就是TDT模式,测试如图3所示。理想当然是阶跃信号,但是实际上传输到TDT的接收的时候,已经变得很缓慢,如图4所示。

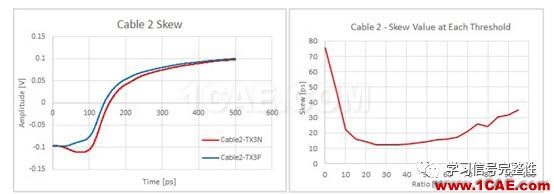

这个时候就涉及到一个参考电平取得问题。如图5所示,不同参考电平的百分比下,测试出来的差异从10ps到75ps。但是在20%到60%之间比较稳定,差异在5ps左右。但是对于时域测试来说,采用这个位置的参考点已经是比较准确的位置了。
图3
图4
图5
第三,Skew在频域的标准
to be continued!
参考文献:
Design Con 2017,mathematically de-mystifying skew impacts on 50G SerDes links, Hansel Dsilva ect
转自微信公众号:学习信号完整性
