搜索UG倒圆角有烂面，还可以这样处理？
2017-08-20 by:CAE仿真在线 来源:互联网
今天有一个看官私聊我说UG模具设计有没有好的倒圆角烂面处理方法,今天就来说说怎么样才能让UG倒圆角无烂面
(畅所欲言才是UG模具设计建立这个平台的意义,有疑问、异议、好的案例等等都可以在下方留言,UG模具设计将会在平台回复)
步骤1;在边境相交处有非常尖锐的圆角,不符合要求所有需要重新处理。
步骤2;这是已经处理好的效果图。
步骤3;原图是没参数的实体,首先我们可以先创建方块体。

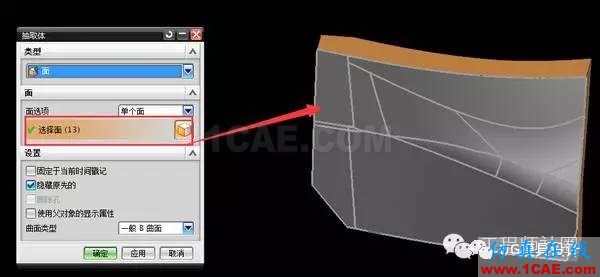

步骤4;然后通过局部修改的方式进行编辑,先抽取片体处理。
步骤5;原有不光顺的曲面部位重新创建网格面。

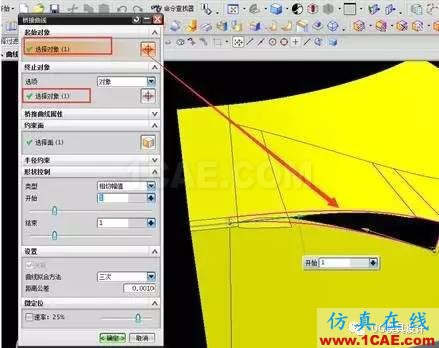

步骤6;比较尖锐的圆角处,先用桥接曲线然后会将不像4边面的片体修剪。
步骤7;通过曲线网格指令构建曲面。
步骤8;然后将所有的片体缝合。
步骤9;再使用补片功能,有两个条件(1;片体的边境必须是在实体面上没有公差)(2;片体的边境一定是封闭的情况)
步骤10;已经构建完成。
