UG/NX11.0新功能 在3D打印行业的应用

2016-08-12  by:CAE仿真在线  来源:互联网

3D打印的出现给我们的生活生产带来了很大的亮点,使得一些产品的上市周期大大缩减,这离不开优秀的设计师和先进的机器、软件之间的配合。现在UG/NX11.0也尝试与3D打印进行了对接,让我们的工作效率更高效!

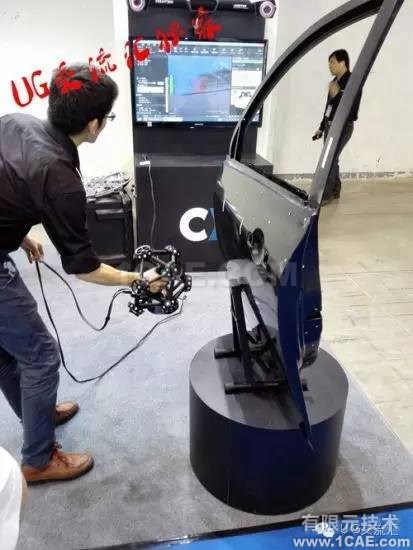

     目前市场的多数3D打印设备读取数据格式多为STL格式文件,这些STL格式文件是怎么来的呢?一部分是从现有的样品通过扫描设备得来,另一部分通过一些虚拟建模软件得来。这种格式的文件有个特点就是在我们常用的UG proe catia sw等等一些工程类三维软件下无法进行直接的编辑,需要我们重新建模进行数据还原,也就是我们常说的逆向工程(抄数)

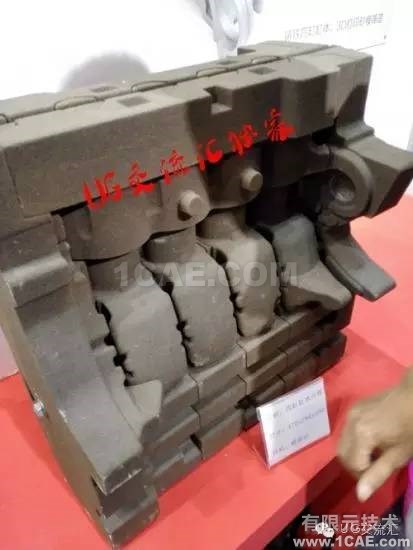

     现在有了3D打印技术,新产品的前期测试验证我们就不需要对其进行逆向处理,来占用我们大部分时间。我们可以直接用STL格式的文件进行3D打印,对产品验证审核,等最终确认后,在对其数据进行逆向处理,生成可编辑 可加工 模具的3D数据。这样我们的工作效率是不是提升很多。

         UG/NX11.0之前的版本,只能对STL格式的小平面体进行无参数的剖线处理,通过常规的建模方式进行数据还原,来完成后续的处理无法在UG/NX软件下面进行编辑布尔运算。

     不多说了下面,通过图片 小视频的给大家展示一下UG/NX11.0 的新功能

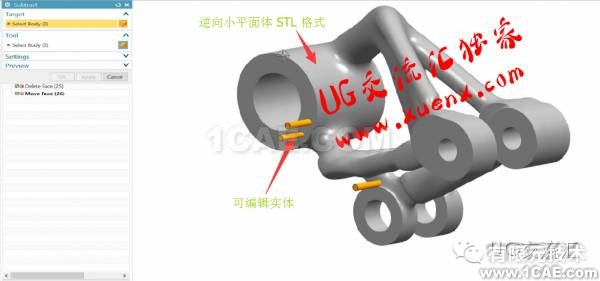

stl数据直接可以进行布尔运算

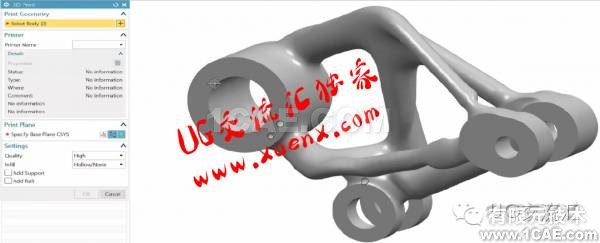

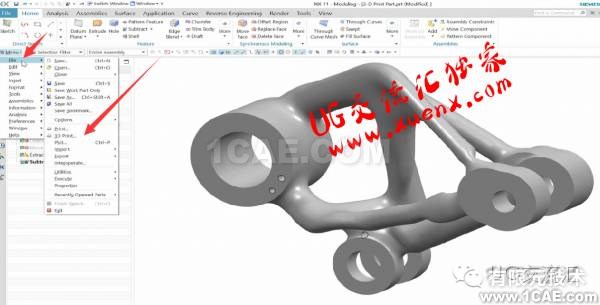

文件-3D打印

这样就可以直接对接3D打印设备
