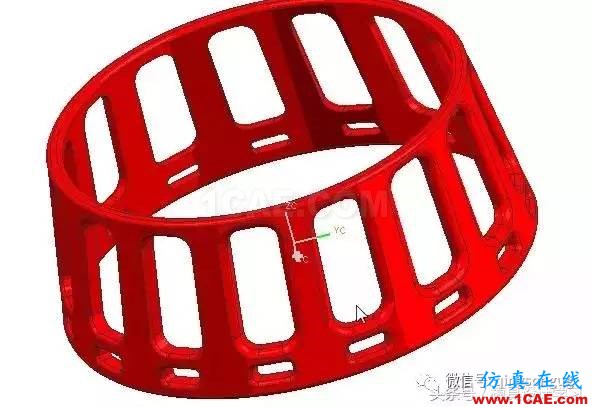

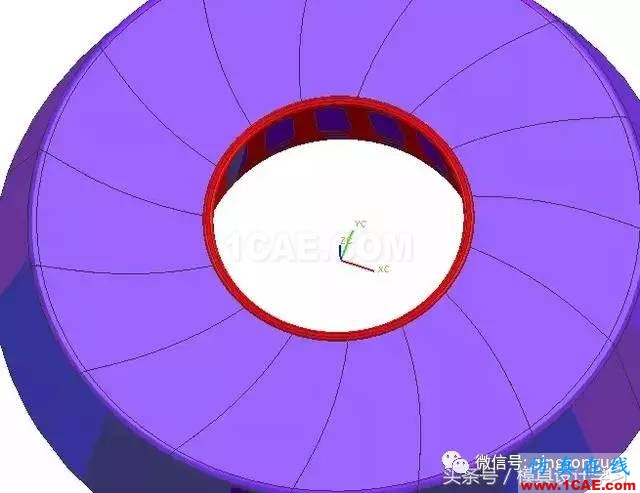

齿轮带着十五个行位弯抽芯

难与不难请自我对照

▼

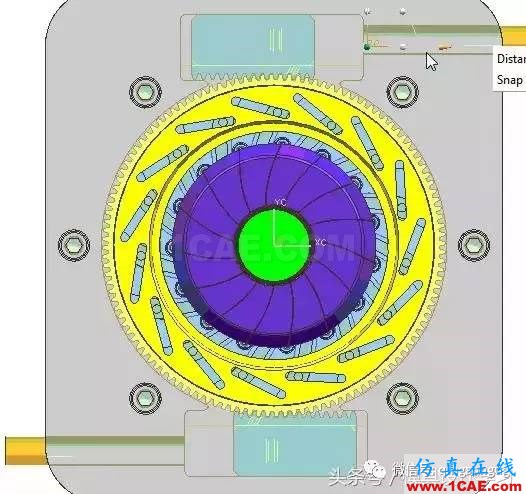

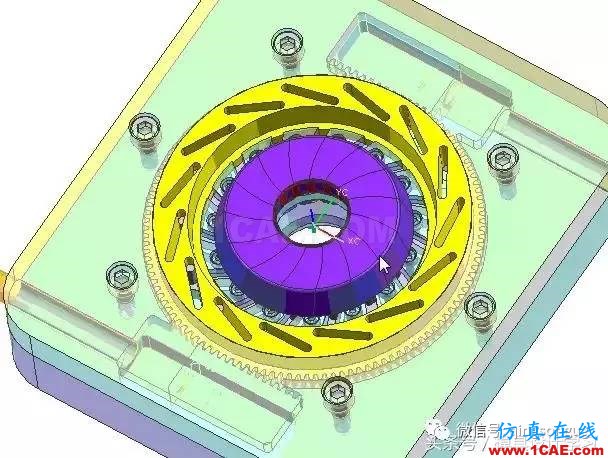

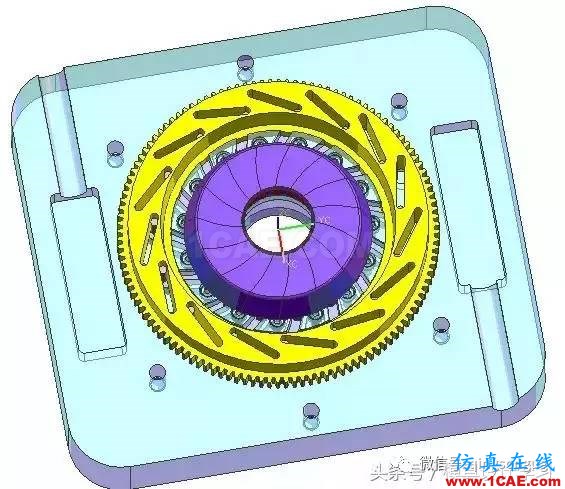

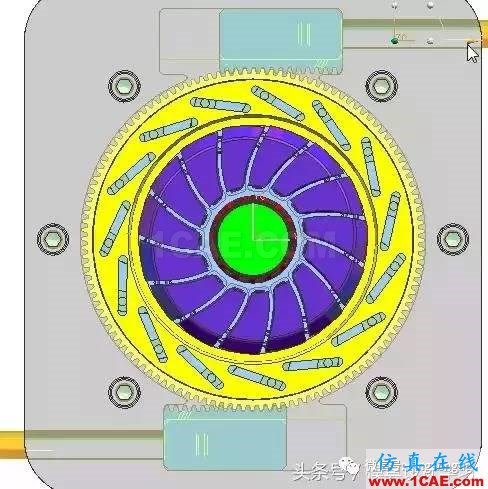

模具结构

▼

开模步骤如下:

1-A/B板打开之前,中间入子缩苛。

(不可缩太多,大概3~5MM就好,产品还须要定位,产品拿出时才不会卡在行位上)

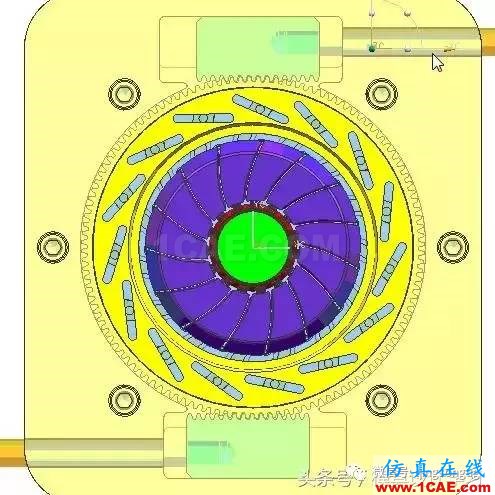

2-A/B板打开,同时拉动齿条。

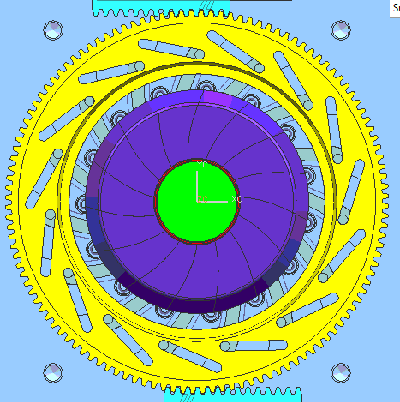

3-齿条拉动齿轮。

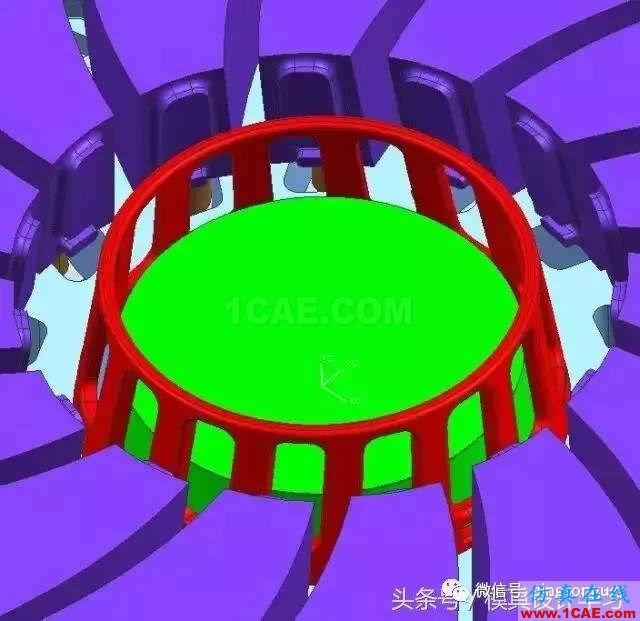

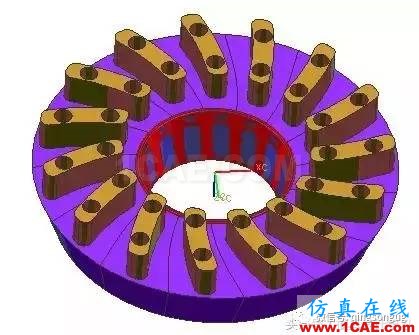

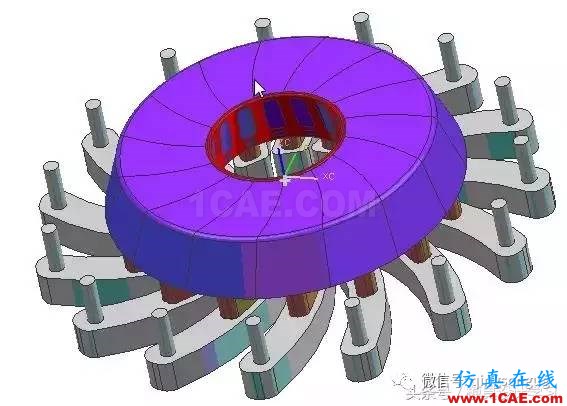

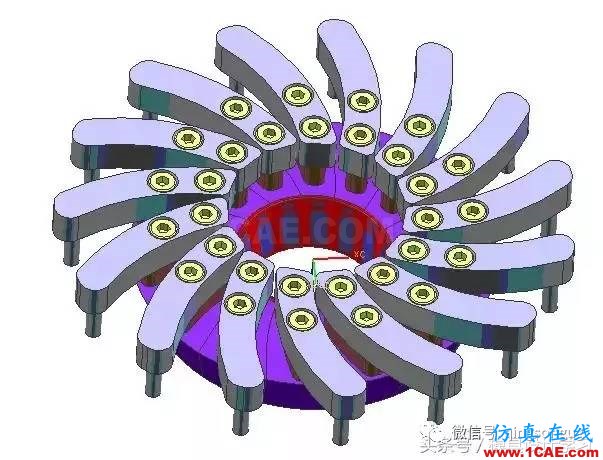

4-齿轮带着十五个行位弯抽芯。

5-机器手夾着唧咀料将产品拿出。

(唧咀进料在产品中心,三点进胶)

6-为了让论坛更有活力!让大家参与讨论也让兄弟们头脑运动运动。问题如下:

6a-在A/B板打开之前,中间入子缩苛的情况下,如何保证澆道的三点側澆口不会

因中间入子缩苛时的拉力而脱离产品.

6b-如何保证产品会顺利留在公模,不被唧咀拉到母模上,要知道A/B板打开时, 行位还没退完哦。
