模具达人：解剖一下”弯管圆弧“抽芯模具的设计

2017-04-09  by:CAE仿真在线  来源:互联网


弯管大家都知道有点难度

如果并且还带圆弧呢?

这个模具是不是更难呢?

今天模具达人带你领略一下

先来看一下产品图

模具达人：解剖一下”弯管圆弧“抽芯模具的设计ug设计图片1

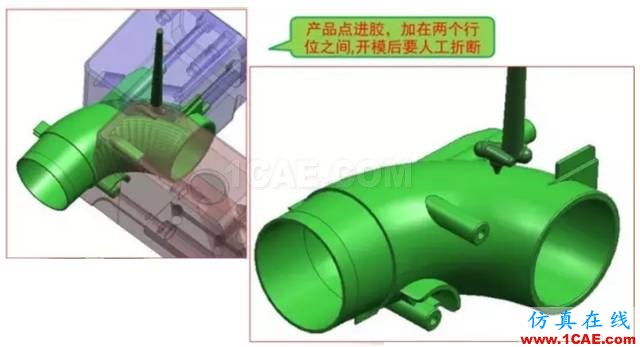

产品点进胶



模具达人：解剖一下”弯管圆弧“抽芯模具的设计ug设计图片2

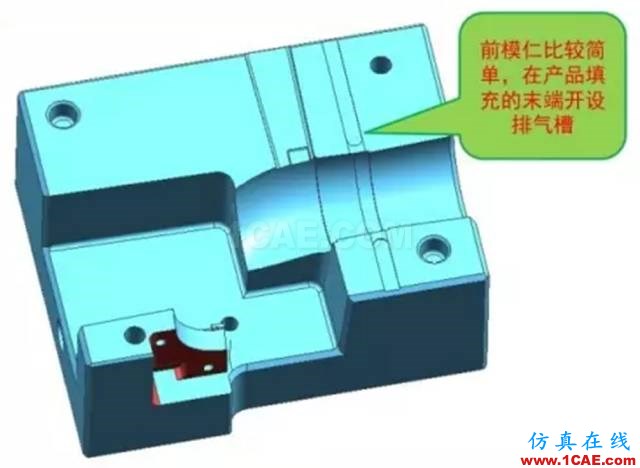

前模仁其实并不难




模具达人：解剖一下”弯管圆弧“抽芯模具的设计ug设计技术图片3

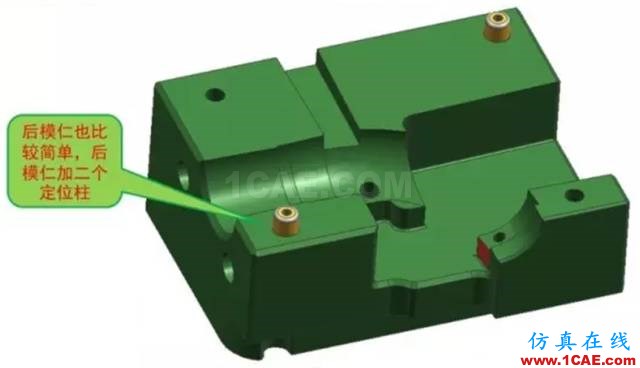

后模仁加二个定位柱




模具达人：解剖一下”弯管圆弧“抽芯模具的设计ug设计技术图片4

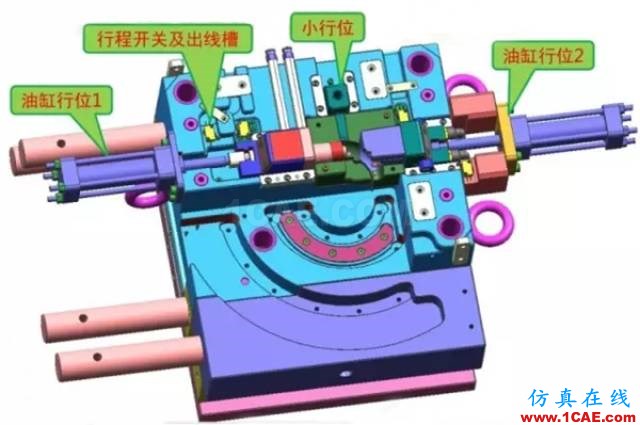

后模第二位图




模具达人：解剖一下”弯管圆弧“抽芯模具的设计ug设计技术图片5

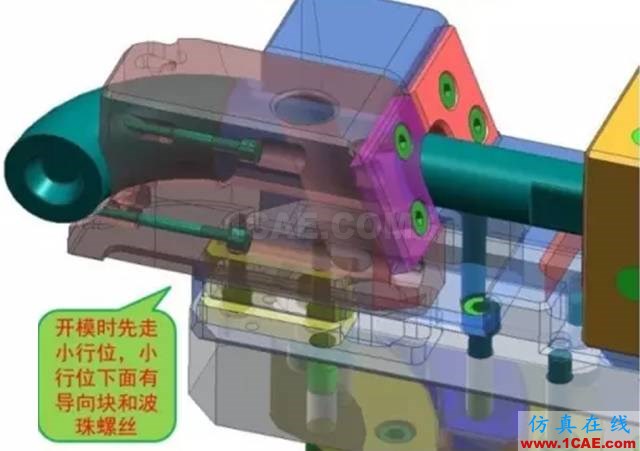

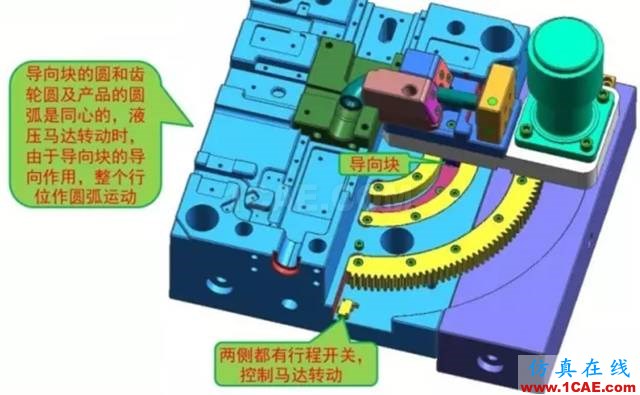

弯管抽芯图示


▼

模具达人：解剖一下”弯管圆弧“抽芯模具的设计ug设计技术图片6
模具达人：解剖一下”弯管圆弧“抽芯模具的设计ug模具设计技术图片7

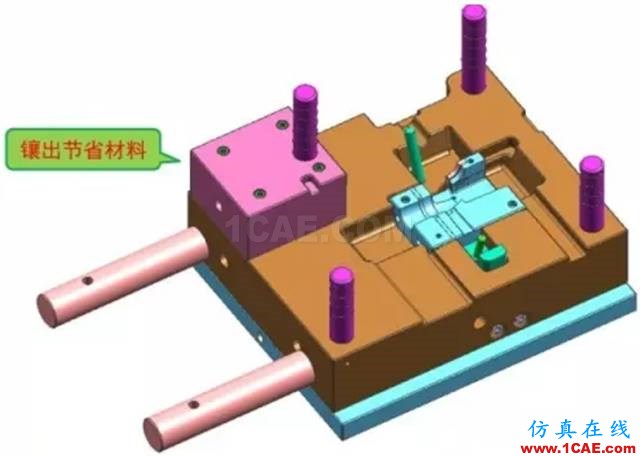

整个前模出来了

模具达人：解剖一下”弯管圆弧“抽芯模具的设计ug模具设计技术图片8

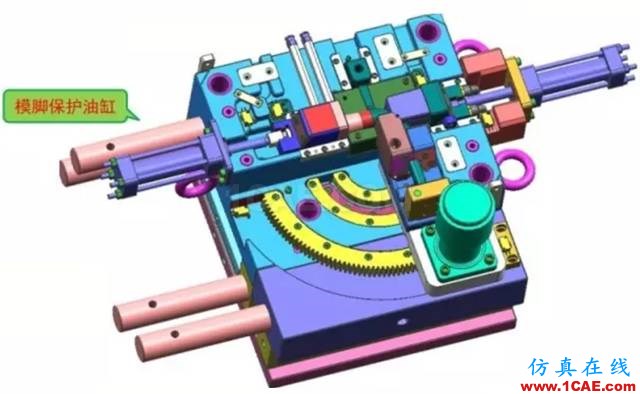

整体后模具图




模具达人：解剖一下”弯管圆弧“抽芯模具的设计ug模具设计技术图片9

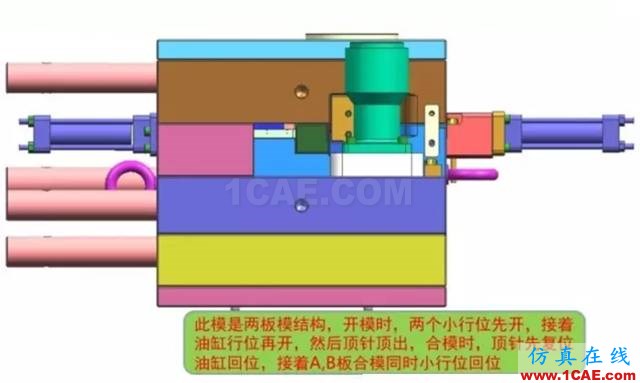

最后讲解一下顺序

模具达人：解剖一下”弯管圆弧“抽芯模具的设计ug设计教程图片10
