搜索ug模具设计之用扫掠构建无利角分型面的方法
2017-02-03 by:CAE仿真在线 来源:互联网
在一些曲率较大的分型边上很难直接在某一方向上拉伸成型,可以尝试规律延伸,但建议还是使用扫掠成型,此贴会对此进行探讨…

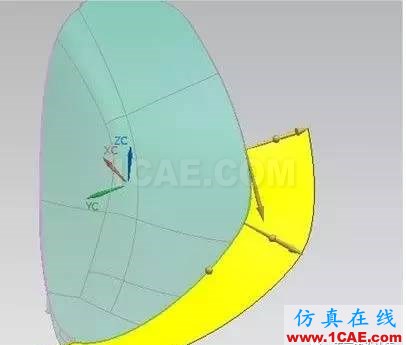

1、如下图所示,沿产品的最大轮廓构建分型边,并作出分型面。

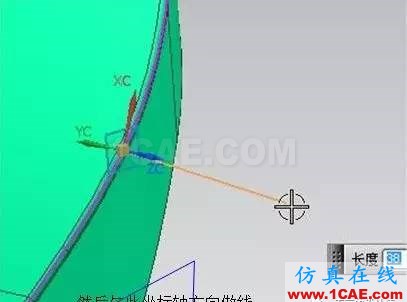

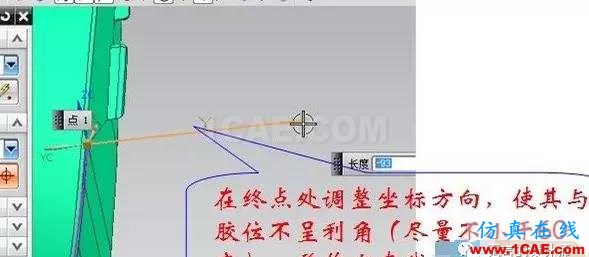

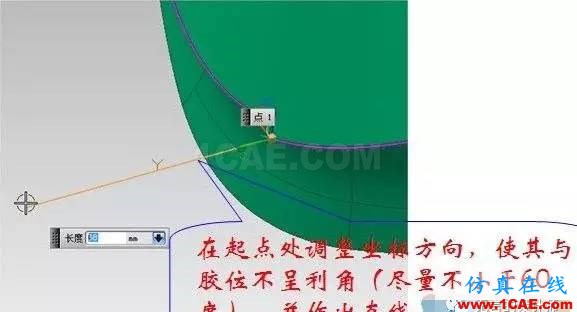

2、在分型线上找出三条与胶位不会成为利角的扫掠路径,分别有截面线的起点,终点,与转角一点。

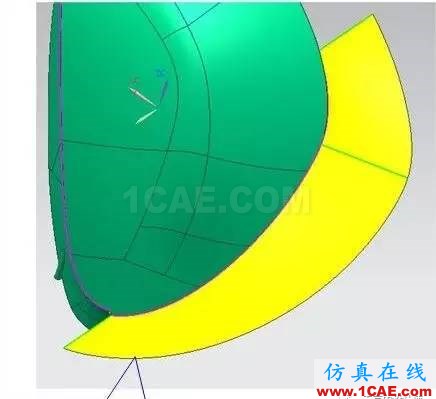

3、以分型线作为扫掠截面,以三条直线作为扫掠路径作分型面。

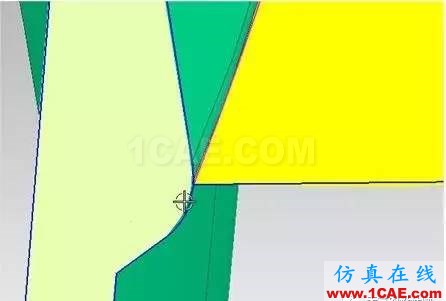

4、以“工作截面”检查各个位置分型面与胶位的交角。
