搜索UG制图导出时 如何将比例调成和CAD一样的？
2017-02-24 by:CAE仿真在线 来源:互联网
专业UG三维造型,模具设计,数控编程培训学习

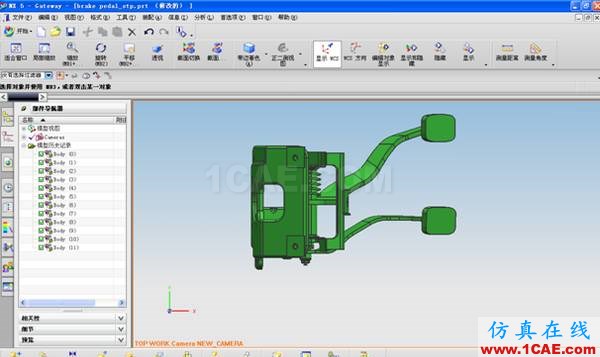

1. 在UG中打开需要转换的零件图

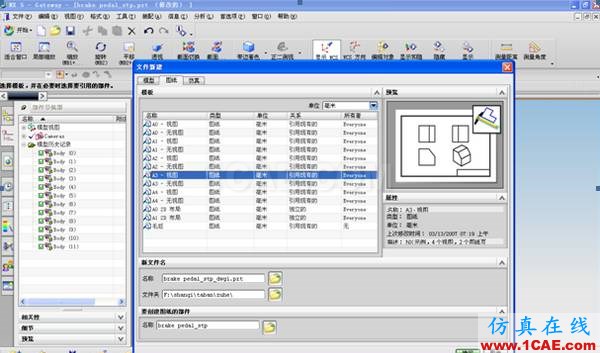

2. 选择新建文件——图纸文件——图幅等——确定

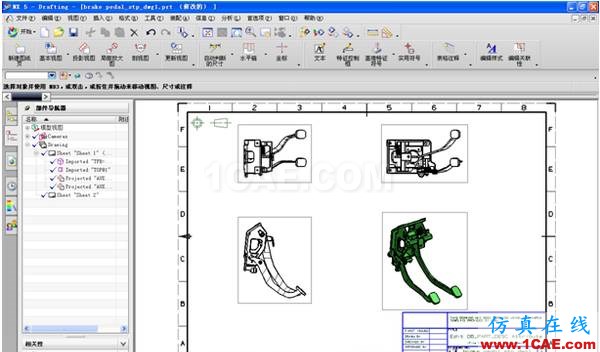

3. 这时转换到UG工程图,做好视图布局如下:(这个时候要注意每个视图的比例要为1:1,不然后面输出到cad后比例不一致)

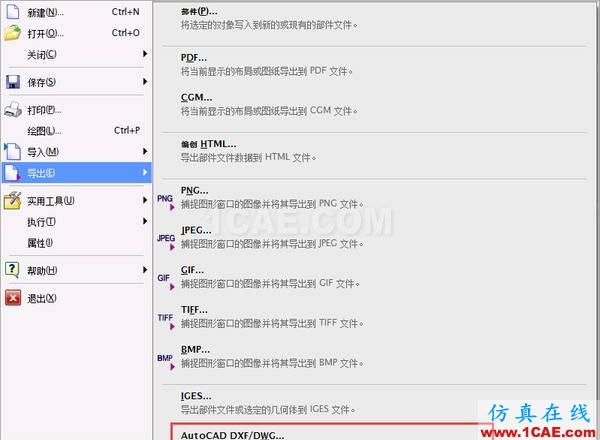

4. 选择文件——导出——autocad dxf/DWG

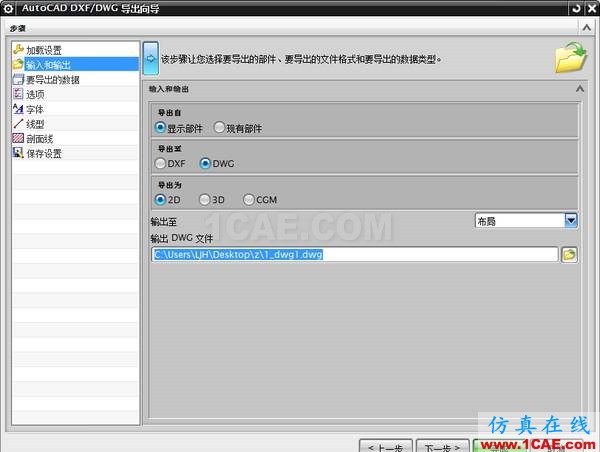

5. 在导出向导内设置各种导出参数,格式可以选择DXF或者dwg,设置输出目录别到后面自己找不到,具体根据自己需要来,一路下一步,然后完成。

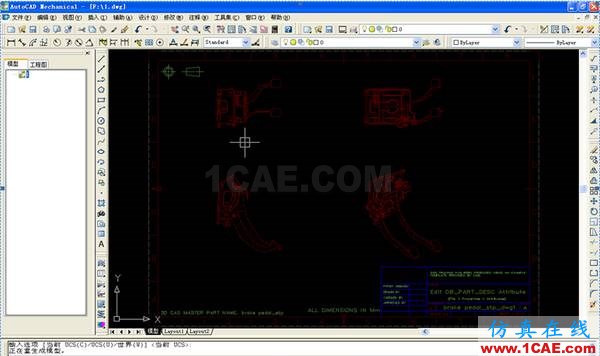

6. 找到导出的dxf、dwg图纸,打开后可见
这个时候基本就完成了导出了,这里面其实还有一个技巧,如果说前面在ug内布局时,确实没有做到1:1,其实也没关系,导入到cad后,只要你知道图形中其中一个尺寸就行了,按照比例在cad中反向缩放也是可以的,以前我在ug中忘记设置1:1就采用这种方法,总的来说就这么两种方法:一个是在ug工程图做好1:1视图,另一个就是在cad反比例缩放。
