ug如何完全去除拔模分析和斜率分析产生的颜色花面

2017-02-24  by:CAE仿真在线  来源:互联网

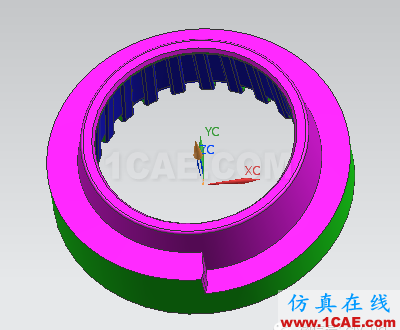

如下图所示,这是ug通过斜率分析得到的颜色面。

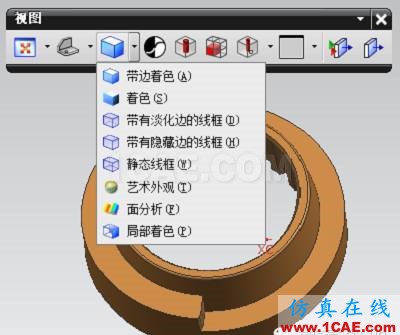

假如我们要把颜色面去除掉,一般情况下,大家多会认为通过修改显示方式去掉颜色面。

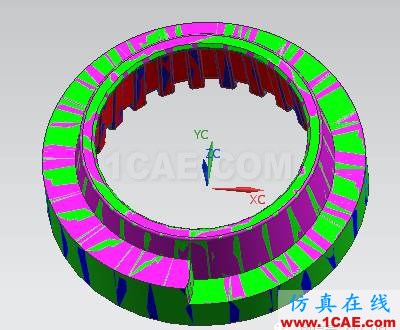

那么这个时候我们是去除了颜色面,但是我们再次点击面分析显示或者斜率分析的时候,产品的颜色面它还是自动会出现,也就是说它没有真正意义上去除掉,而且,我们有时候再次通过ug拔模分析会出现花面的情况,如下图。

反复通过修改显示方式,它就是存在,那么我们如何才能真正意义上去除掉呢?

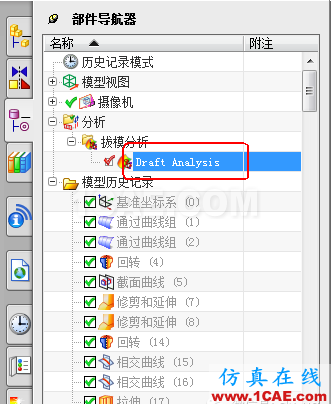

首先我们来删掉拔模分析,它可以通过ug8.0部件导航器那分析菜单右建删除掉!

这个时候我们就把两次分析重合的花面去除掉了,剩下就是斜率分析的颜色面了。

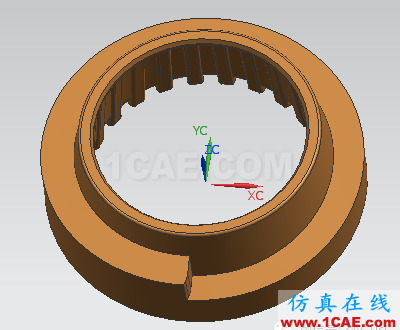

那么剩下斜率分析的颜色面,其实我们可以这样删除,再次点击斜率分析的命令,按住shift键,同时框选产品面,按确定。这个时候我们就最终删除掉了斜率分析的颜色面了,得到原始颜色产品面。

这样我们也可以延伸出面反射分析斑马纹也可以用这种方法去除掉。

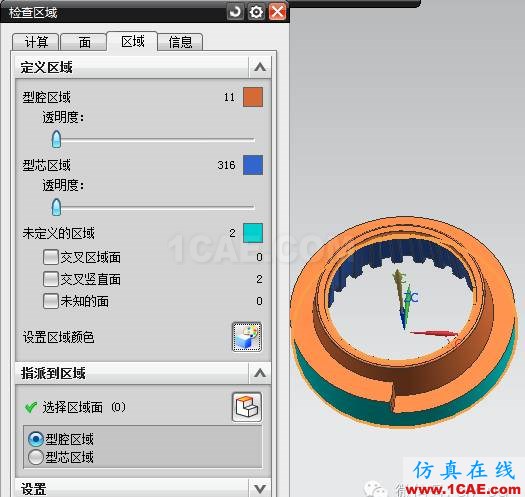

那么产品通过ug塑模部件验证得到颜色面呢?如何恢复呢?

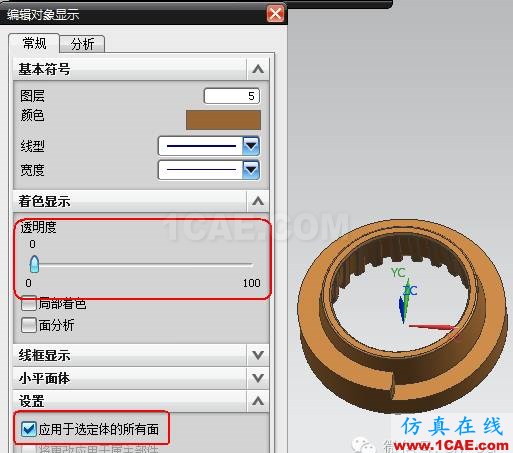

这个其实我们可以通过编辑对象修改颜色面就可以了。

那么讲到这里,大家可以看到编辑对象显示那里有个面分析选项,通过这个选项其实我们也可以修改斜率分析和面反射分析产生的颜色面的。大家可以自己试下。
