【模具知识】UG多余刀路优化问题

2017-02-03  by:CAE仿真在线  来源:互联网

在ug加工中,不管我们用什么方法做,有的时候总会多出来我们不想要的刀路。

这个时候咋办呢?

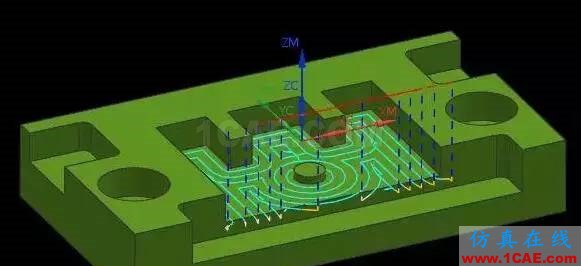

我们先来看一个平面加工的刀路,如下图:

这个刀路是不是不咋地,为什么呢?

我们用的切削模式是跟随部件,所以跳刀才多的,而且在边上的部位刀路也跑出来了很多,基本这也是费刀路。

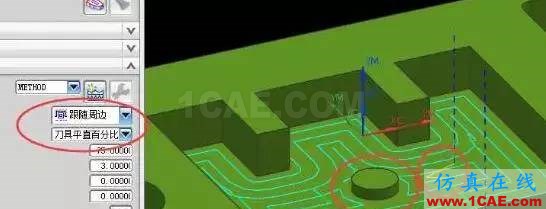

我们去优化掉这些,首先我们在切削参数里面改下毛坯延展50% 。

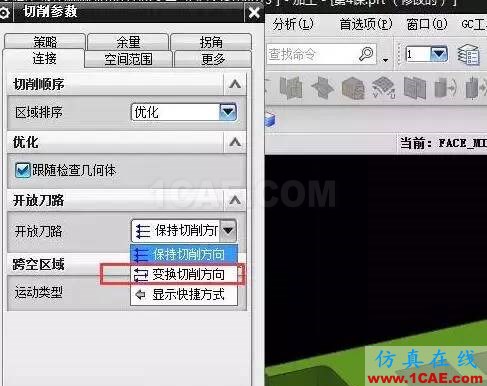

在链接里面-改下变换切削方向。

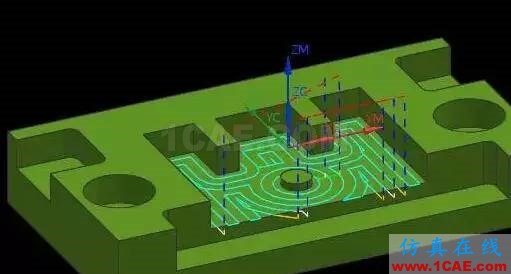

然后我们看到如下刀路,比刚刚的强了很多了吧!

不过还是不行,跳刀还没弄掉是吧。

在这里如果我们不更改切削模式就改不掉了,如果在想做好点,我们要更改模式,比如我们用跟随周边去做!

跟随周边的刀路也是有问题的,我们也要优化。

看下图红色圈圈的地方是不是有问题? 那我们怎么优化呢?

第一个进刀的位置我们要从外部进刀的,在就是岛屿的地方要清根。

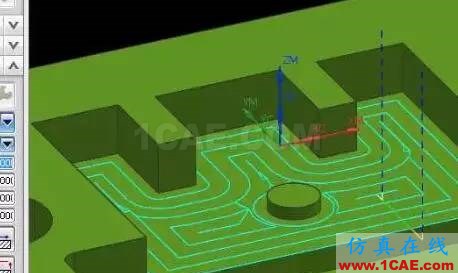

更改后的刀路如下,是不是好很多啦?

来源荣哥
