在UG中转出2D图时,通常需要把出图的零件一同转出,这样产品在显示时容易相互干扰,这就要求使用图层来控制不同产品的显示。
1、需要转化下列3个零件的2D图

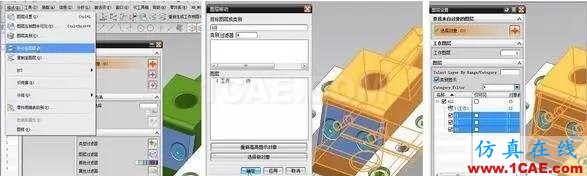

2、首先用“移动至图层”给需要转图的零件分配独立的图层,分别是11,12,13层

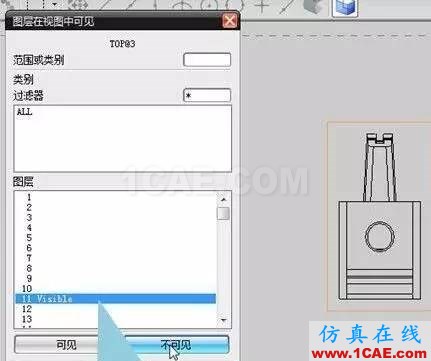

3、进入制图环境,有“图层在视图中可见”控制产品的显示

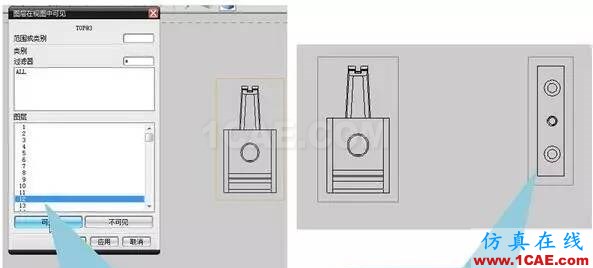

4、同理可作另两个产品,具体操作如下
