搜索UG出线割图---制图导出
2016-11-01 by:CAE仿真在线 来源:互联网
模具加工中有很多需要线切割加工部分,就需要构建线割2D图,对于简单的线割数据可以图纸发给线割,如果数据比较多导出DXF格式输出线切割更方便。下面是制图里的数据如何导出DXF.
准备工作把需要线割图数据移动到单独的图层里,线割数据最好由直线和圆弧组成。尽量不要有样条。样条转图或者绘制都不好控制。
-
新建图纸页,图纸大小随意,只要能放下1:1的图就可以。
-

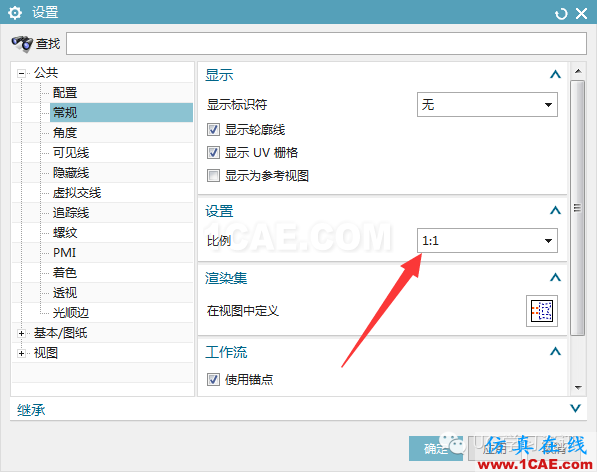

构建线割视图。注意比例1:1
-

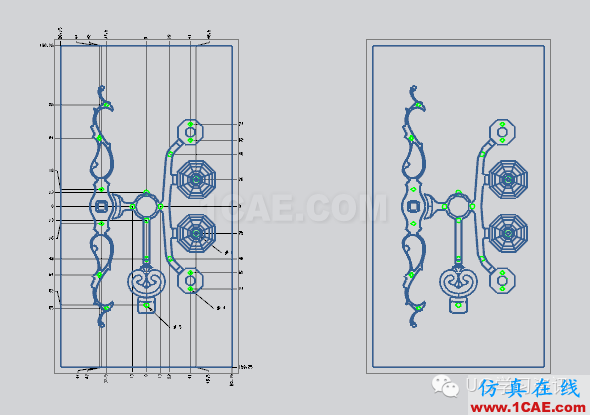

复制一个视图副本,其中一个标注中心数。方便线割打孔。
-

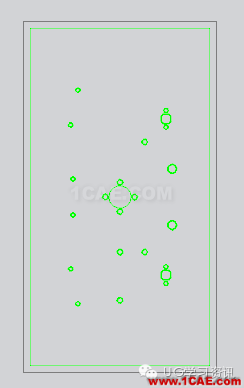

另一个设置图层显示

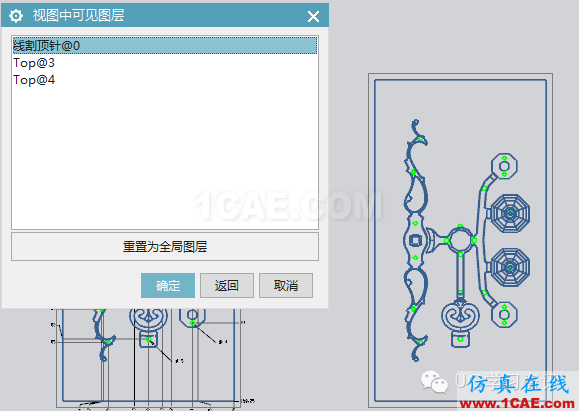

,关闭当前层,打开单独的线割层
-

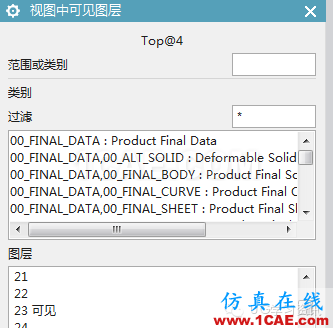

本例是23层为线割层,设为可见层
-

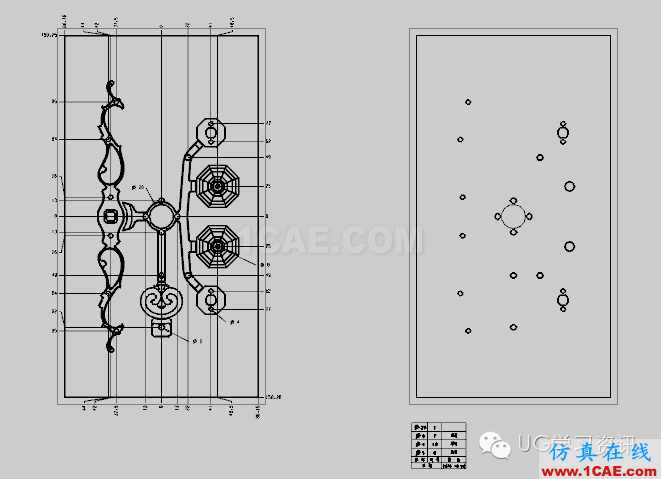

完成视图效果,其余的线框数据就不会显示了
-

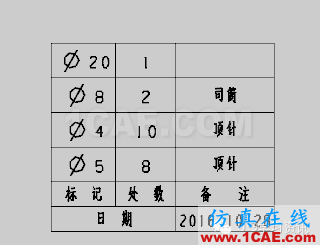

构建表格
-

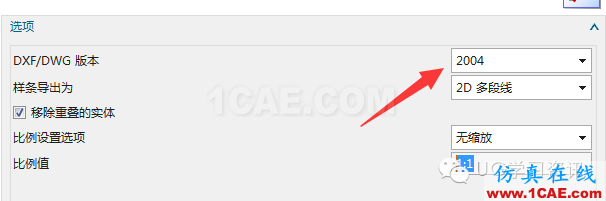

导出图纸,图纸版本用低一些的,方便低版本软件打开
导出图纸到CAD方法查看历史消息。《UG11.0制图转CAD2D方法》
对于需要配镶件的需要说明镶件线割角度和镶件长度。对于碰穿的镶件顶部留高以便碰死。
