搜索UG模具设计——寻找模具重心的方法
2016-09-07 by:CAE仿真在线 来源:互联网
对于一些大型模具一般均需要加装吊?？?吊环螺丝常居于模具重心位置,那么这个模具重心怎么去寻找,请看下面:

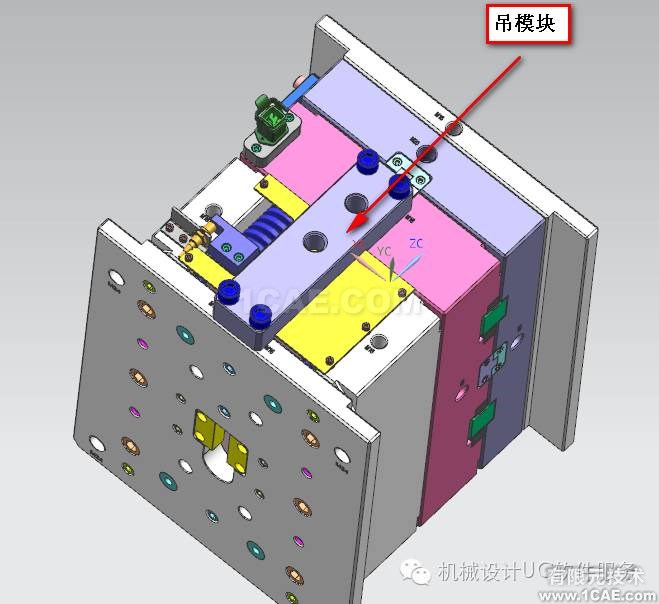

此为一套汽车模具,要求较高

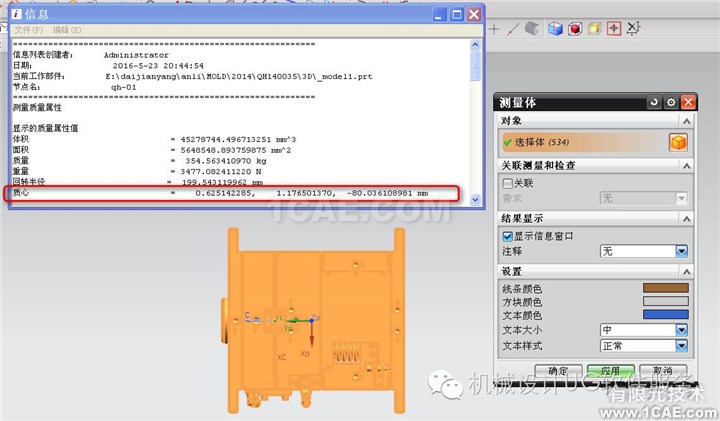

分析---测量体(框选整套模具)
勾选显示信息窗口
在信息栏中即会出现质心:

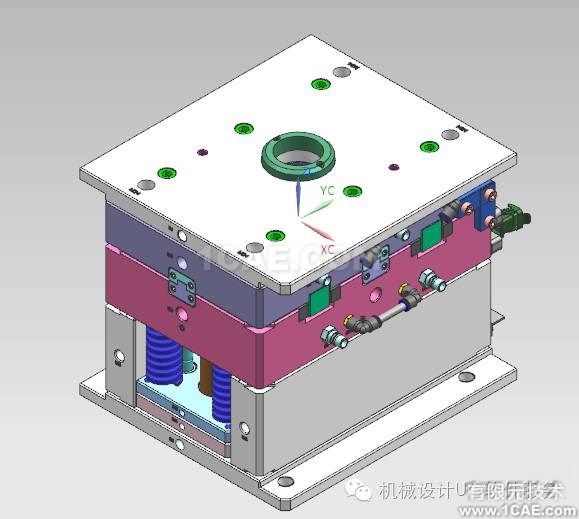

坐标系位置(即为模具重心位置)

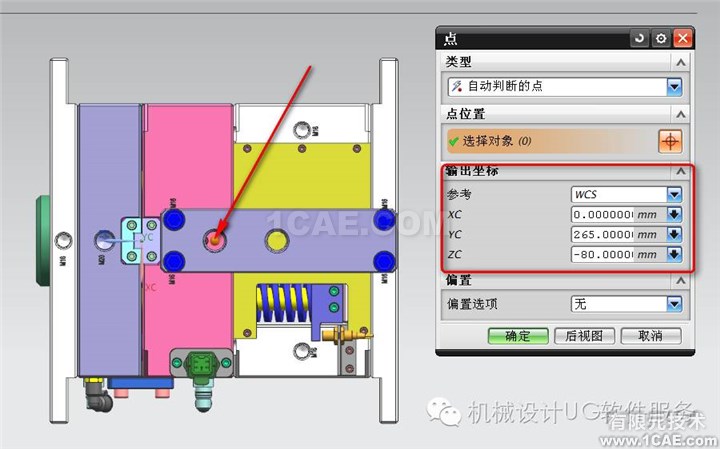

模具中心即为上图质心数据
X/Y方向数据较小,忽略不计
Z方向取整数80

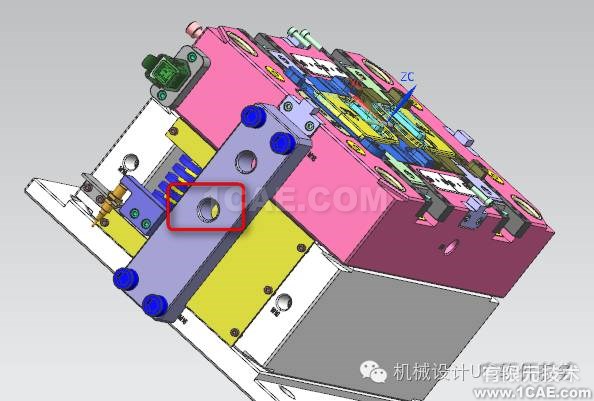

此孔为单独起吊后模侧吊环螺丝位置

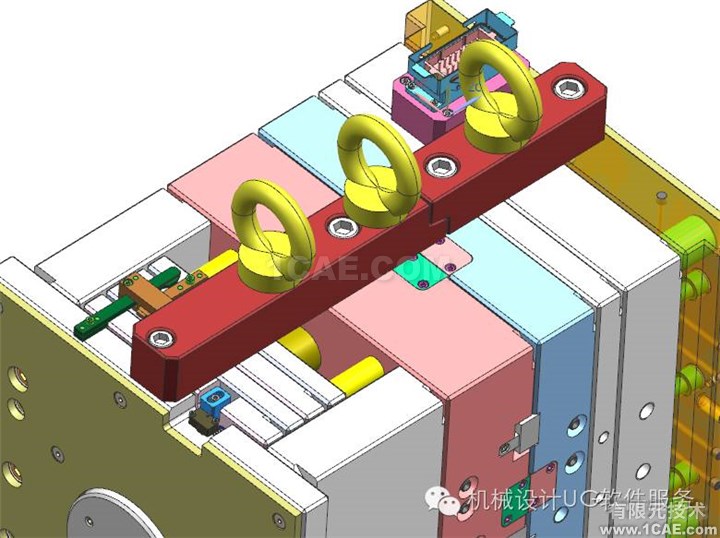

也可做成这样
如果对你有帮助,请帮忙点赞转发!
