行位设计是模具结构中非常常见的一种结构,其中斜导柱的安装方式及使用场合有几种方式,我们结合实例对其进行一个总结:

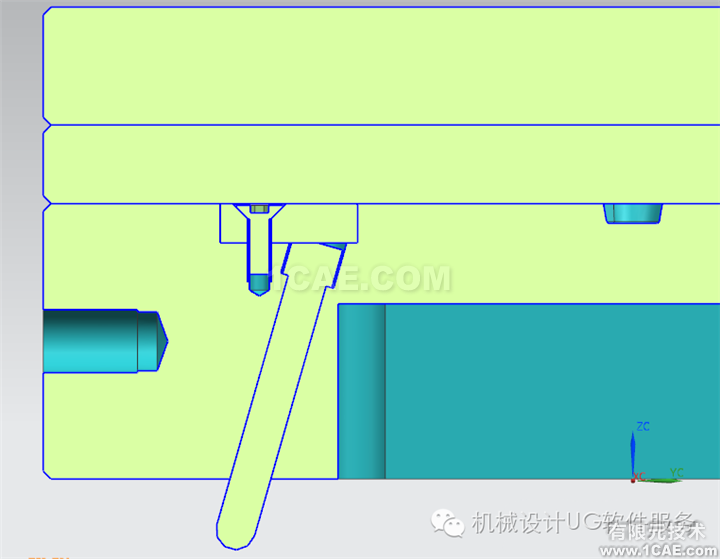

方式一:
最常用的安装方式,直接安装于A板。此种方式常在A板较薄的中小型两板模上使用。加工简单,强度好。

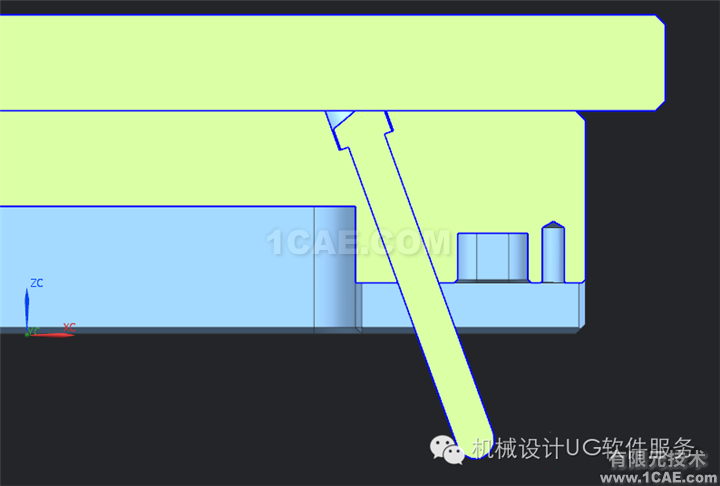

方式二:
采用压板的安装方式,直接安装于A板,背面用压板压住。此种方式常在A板较薄中小型三板模上使用。(因为A板和水口板需分开,所以必须做压板)
也可用垃圾片或者直接用螺丝压

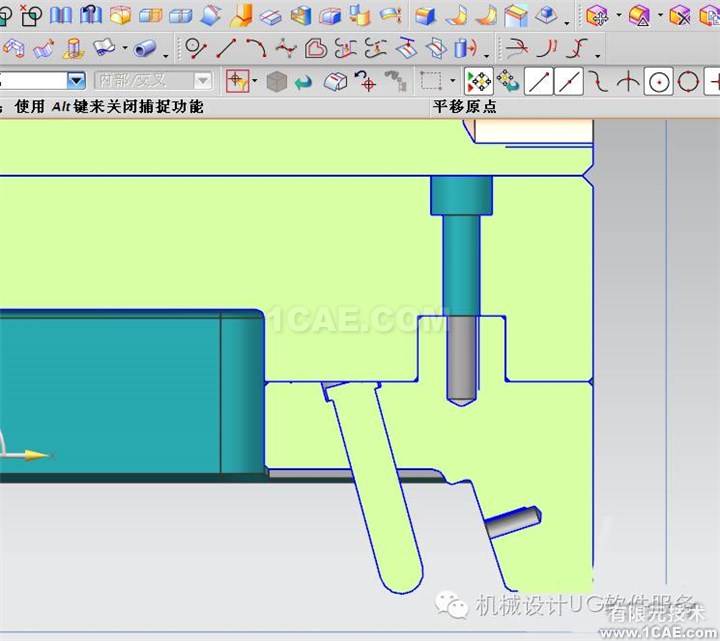

方式三:
采用镶拼安装方式,直接安装于镶件上,将镶件再锁于A板上。此种方式常在A板较厚、或者大型模具上使用。两板或者三板模都可以。

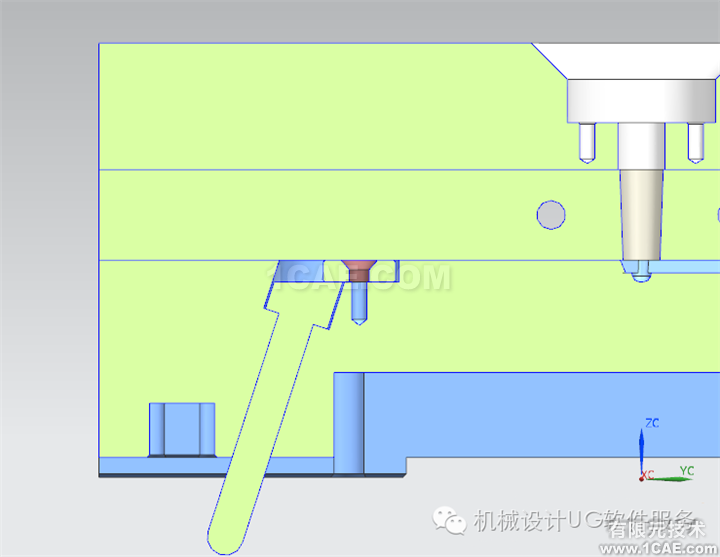

也可以做成这样,斜导柱直接固定于铲基上。
