UG曲面造型中如何拆分6边面

2016-09-06  by:CAE仿真在线  来源:互联网

在我们产品设计中,有很多的产品都包含了大量的曲面,比如玩具呀,汽车呀,鼠标呀等等。很多产品呢里面包含了6边面,那么当我们遇到6边面的时候如何将它转换成4边面呢?下面我们来看下这个案例。

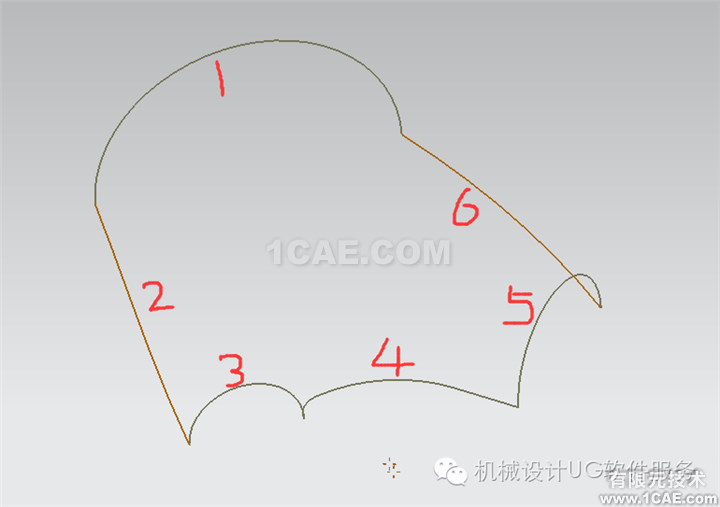

如下图所示,第一条线是比较光顺的大圆弧,3、4、5呢是三条小圆弧,2、6呢是直线,这样的一个6边面,我们怎么去做拆分呢?在我们拆分的过程中尽量验证第一条规律变化来做,从最高点滑动带到最低点。

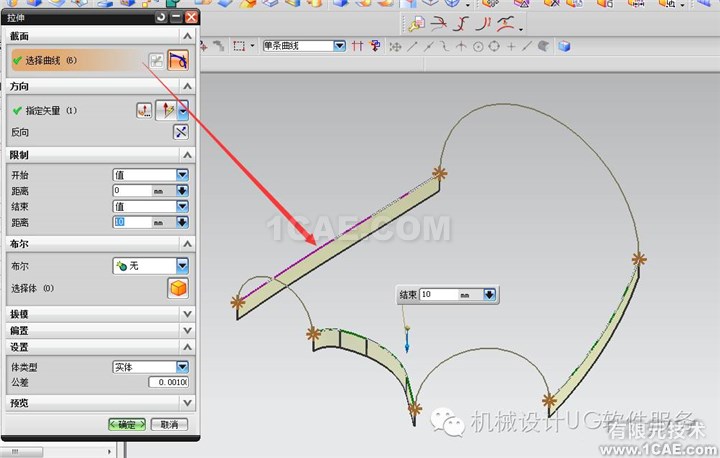

如果下面两个面是对称的产品,那么在中间的交线出,我们要做一个辅助面,和产品曲面相切,作为支撑基准面。

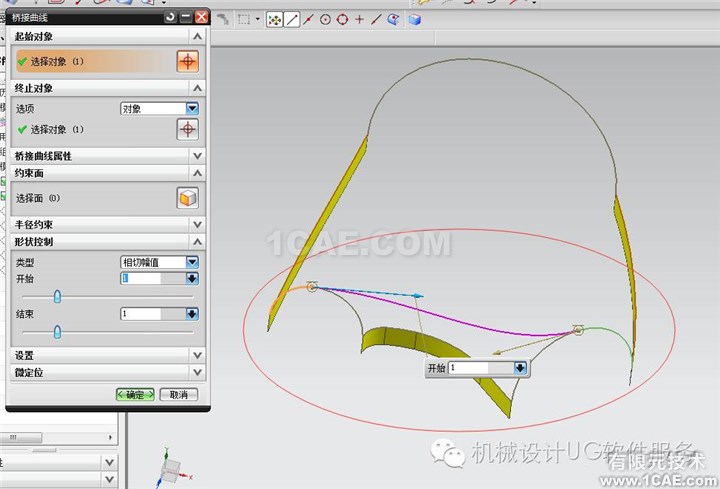

我们是一个6边面,那么它这里没办法直接构成曲面,所有我们呀拆开。这里我们把3、5的线利用桥接方式连接成一条光顺的曲面,这样就构成了我们的四边面了。就可以利用我们的网格曲面做构面了。

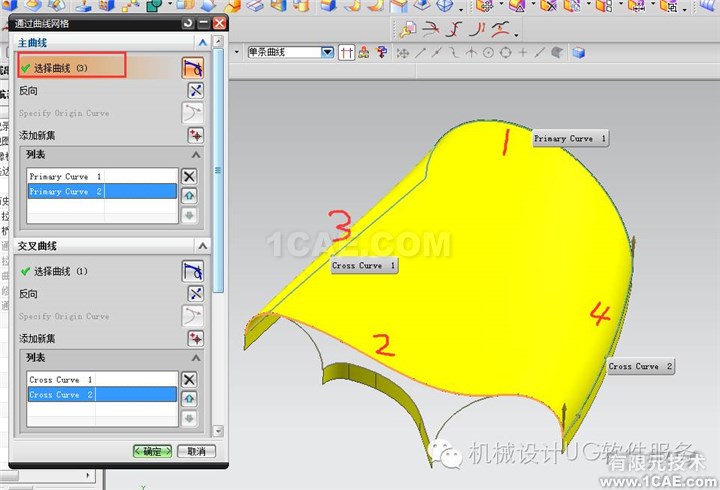

通过曲面网格,这里我们第二条线的规律变化要和第一条线的规律变化大致近似才可以的。这样做出来的面才会好看,光顺度高。

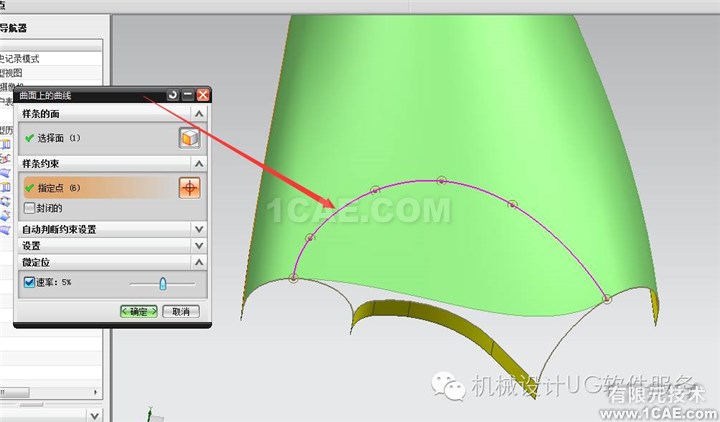

然后我们在将下面拆分成第二个四边面,我们做的线,在拐角处尽量接近法向

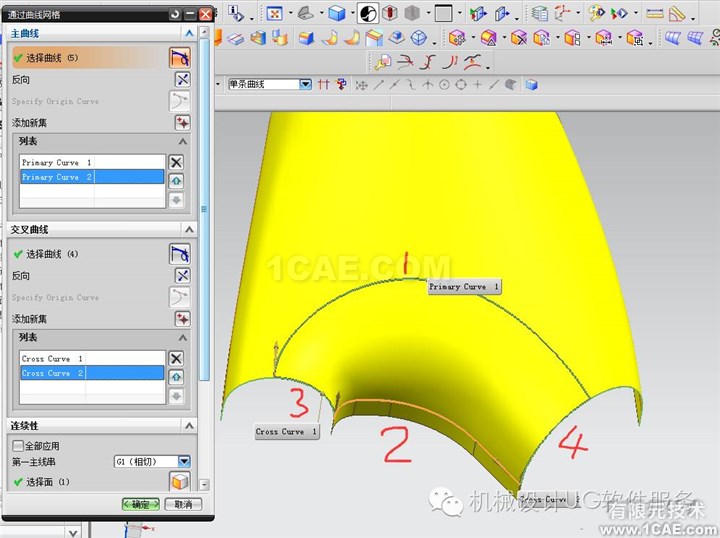

最后再用曲线网格,把剩下的面补上。
