搜索UG10 发动机活塞运动仿真图片+视频教程
2016-08-20 by:CAE仿真在线 来源:互联网
本文后附带视频。
在用UG10.0创建发动机活塞的运动仿真时,需要为其添加滑动副及旋转副,与以往所创建的运动仿真不同在于,在本例中,要额外增加连接连杆,关于发动机活塞运动仿真模拟请看此NX10.0教程;
NX运动仿真步骤:

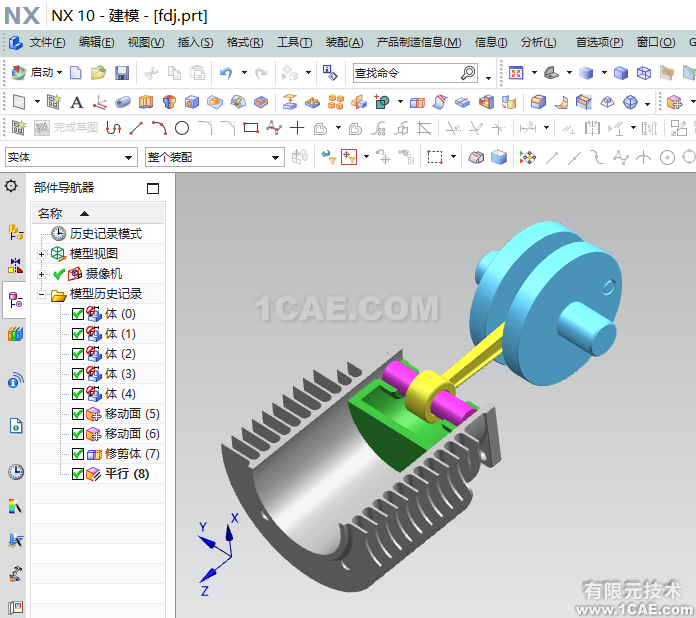

1、打开事先绘制好的发动机三维模型;(发动机活塞零件包括曲轴、连接杆、火塞、缸体、销钉等零件)

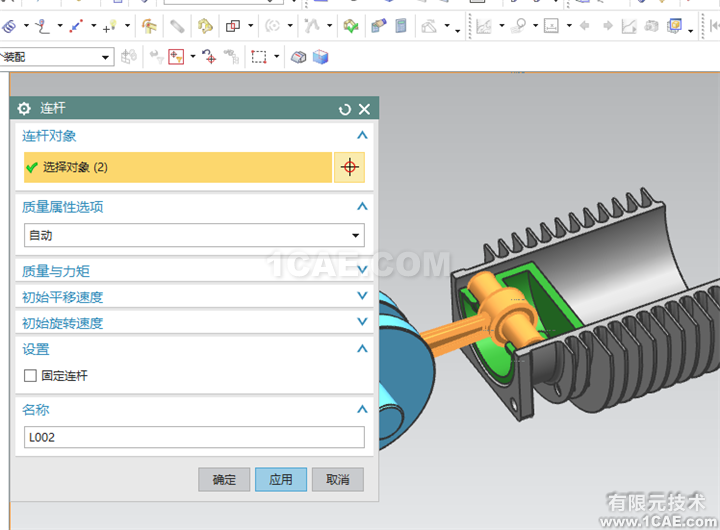

2、从UG10.0建模模块切换到运动仿真模块,新建一个运动仿真并为其创建连杆,在创建连杆时需要注意,连接杆与销钉要创建在一起;

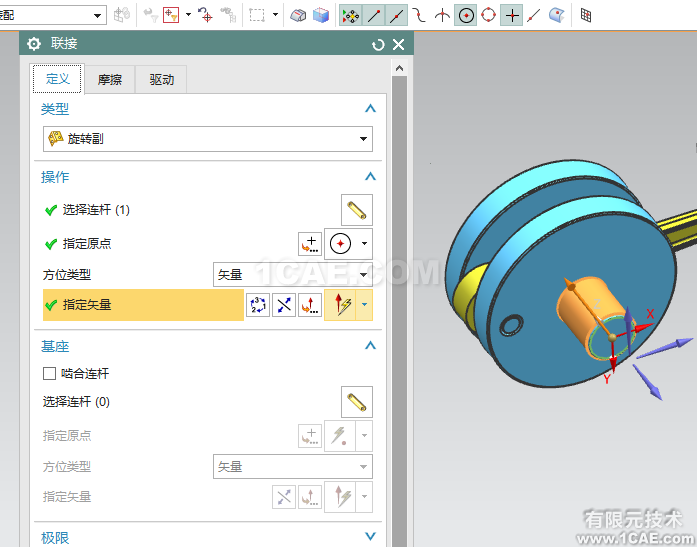

3、把曲轴作为第一个运动副,其类型为旋转副,在创建旋转副时,要为其增加驱动;

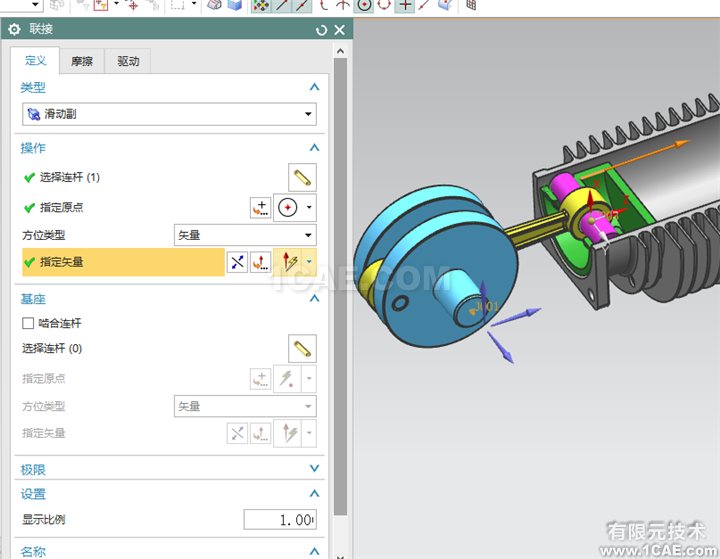

4、依次创建旋转副(需要添加连接连杆),最后为活塞增加滑动副;

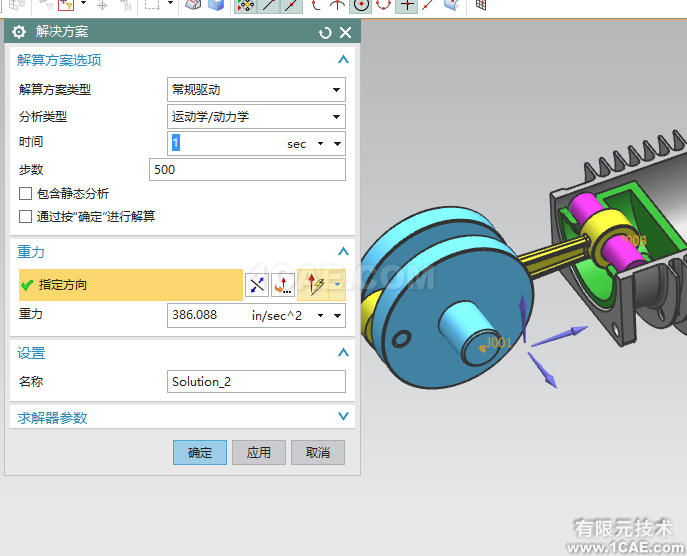

5、在以上四步完成后,单击计算求解;步数可以设置成500,时间可以给1;

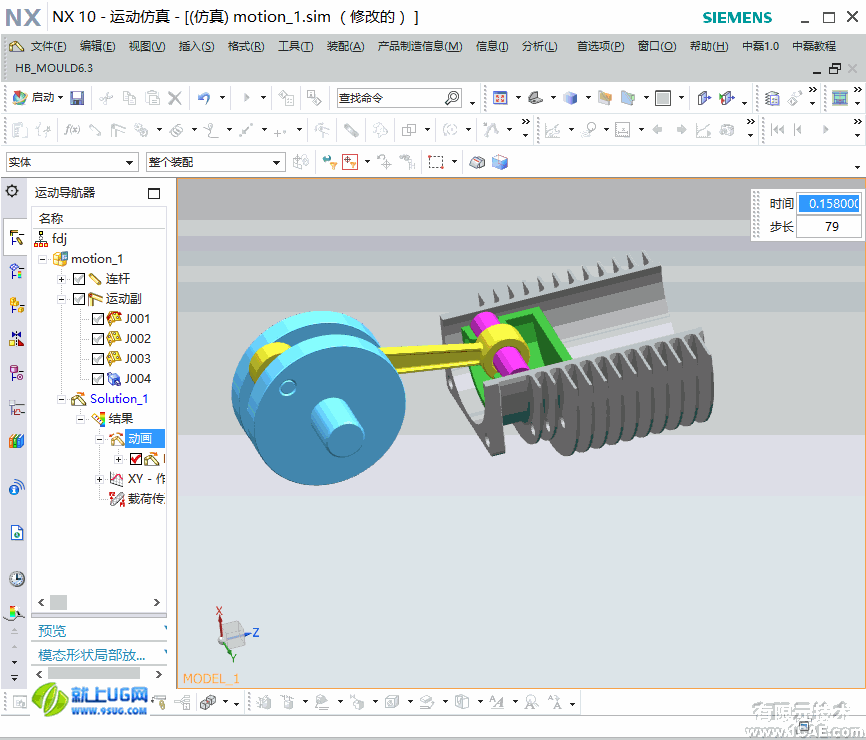

6、通过解算、动画等一系列的操作,最终使用UG10.0模拟出的发动机活塞运动仿真如图;
