搜索UG规律延伸用法之波纹垫片的画法
2016-08-12 by:CAE仿真在线 来源:互联网

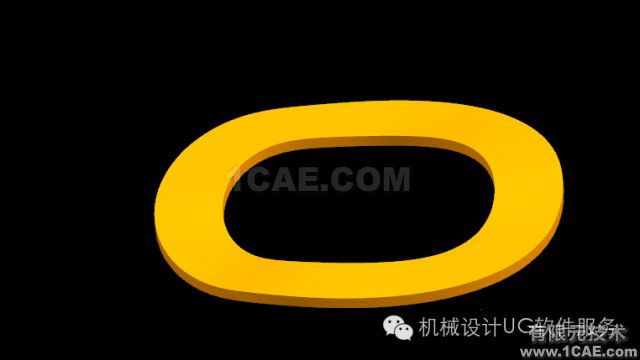

首先我们看下波纹垫片长什么样子吧!

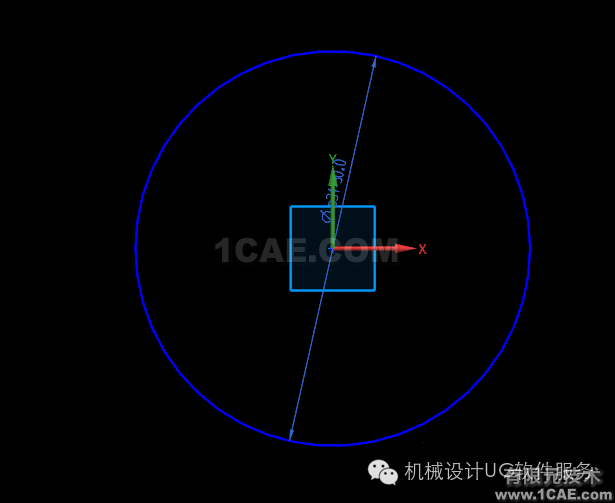

第一步:首先,我们先在草图里面画一个圆

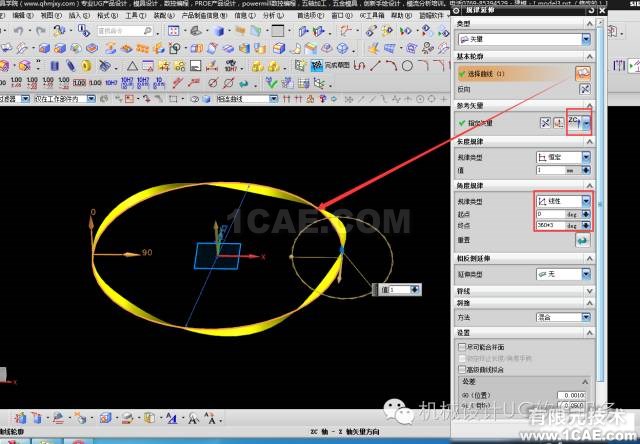

再用规律延伸绕圆三圈生成螺旋面,这里,我们类型选择矢量,角度为线性变化,从0到180度。

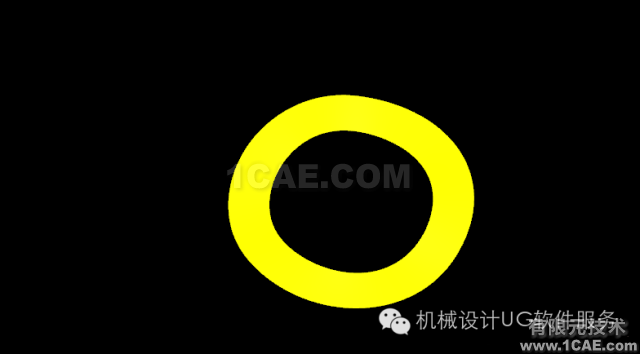

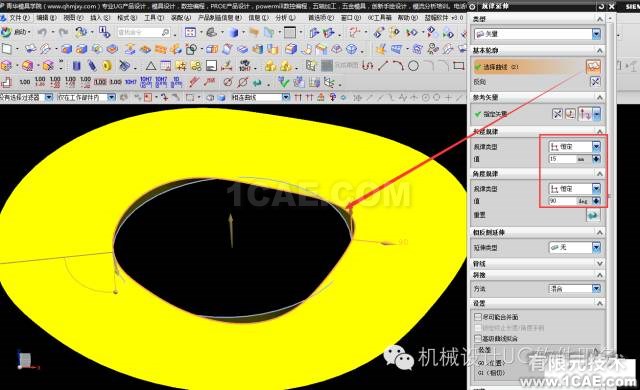

再螺旋面另一边接着做规律延伸,生成波纹面,还是矢量方式,角度改为恒定(与Z轴保持90度)

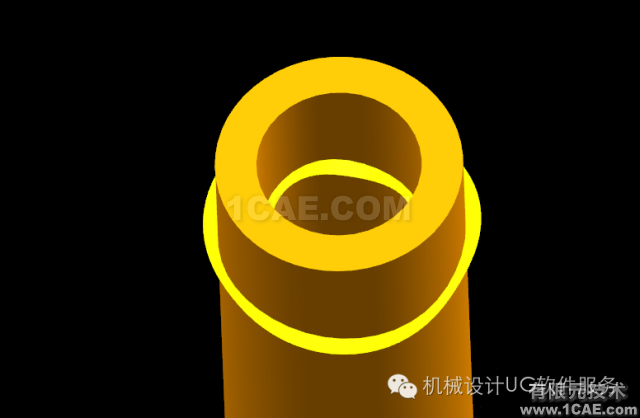

最后我们用管道去求交。
然后我们加厚就完成啦!
