SolidWorks转cad乱码解决办法

2013-07-11  by:广州SolidworksUGCatia培训中心  来源:仿真在线

SolidWorks转cad乱码解决办法

该方法前提是存在附件中的宏程序文件(ggzt1.vlx)。

1.首先打开SolidWorks,打开工程图,另存为dwg格式文件,不需要任何选项设置,直接另存为即可。

2.打开cad(以2006版cad为例),打开刚才转换的dwg文件,然后点击我们自己定义的按钮(下面有设置方法),保存文件即可解决乱码问题。

自定义按钮制作方法(以2006版cad为例)

1. 首先打开cad绘图窗口(绘图环境)。

2. 工具——加载应用程序——内容——添加,选择宏程序文件ggzt1.vlx(路径任意)。如图所示:

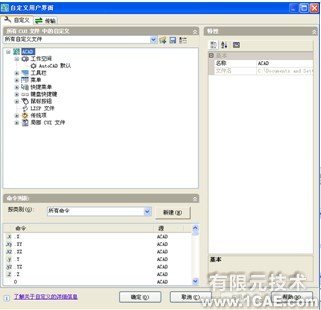

3. 视图——工具栏

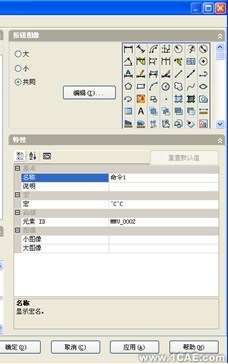

4.在命令列表中,选择“新建”,自定义用户界面右侧如下图所示:

5.在特性菜单中,名称(自己设置,随意),例如“正乱码”

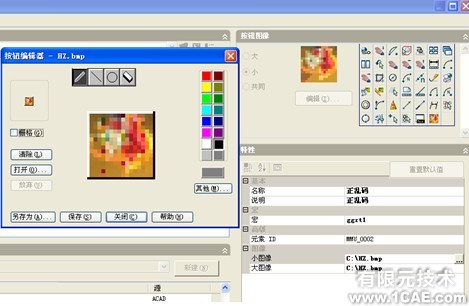

宏后面选项,输入  ggzt1    下面图像可以自己选择一个小图标,任选,在上方可编辑图片属性。设置完后,如图所示:

6.点击“应用”按钮结束。

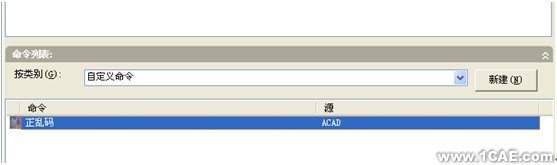

7.在左侧命令列表中,选择自定义命令,如图所示:

8.鼠标拖动“正乱码”命令,到上方工具栏区域(具体位置根据个人喜好随意放置),例如放置在“绘图工具栏”中,如图所示:

9.点击确定结束设置,则在cad绘图工具栏中出现我们设置的自定义按钮,如图所示:

试验结果:

未转换前的cad图纸,如图所示:

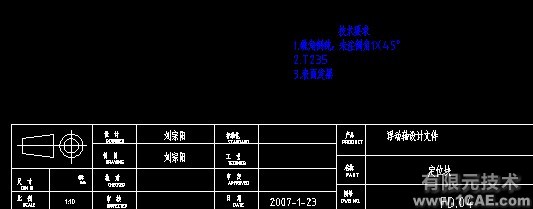

转换后:
