SOLIDWORKS草图的简单设置,让你工作更轻松惬意。

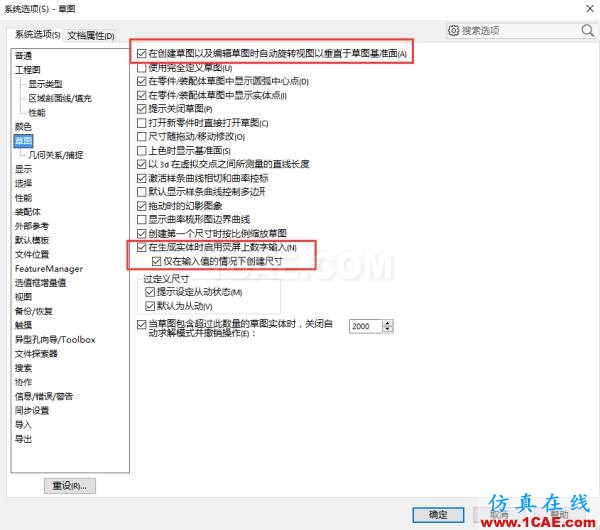

选项设置,将下图内容选中,创建草图及编辑草图时自动旋转视图以垂直于草图基准面。此选项控制的是在绘制草图或者编辑时,是不是像CAD那样正视于我们,如取消该选项,编辑时的视角就不一定与我们的视角是垂直的了,这样草图会变形新手会觉得特别别扭,所以该选项非常重要。
在生成实体时启用屏幕上数字输入,仅在输入值的情况下创建尺寸。
此选项是在2013版本中添加的,使用时必须要配合使用,即两个选项同时选中,否则,有点画蛇添足的感觉。选中后每绘制一段线,鼠标旁边都会以数字框来显示,此时输入尺寸则直接添加,如不输入尺寸,软件不标注。
选项位置如下。
选项中必须要取消选中的项。
尺寸随拖动/移动修改
此选项激活后,即使已经标注尺寸的线段也可以随你鼠标拖动而修改长度,也就意味着之前的标注仅作为参考,而非定义线段了。
选项位置
