集成CAD、运动模拟和FEA

2013-06-08 by:广州有限元分析、培训中心-1CAE.COM 来源:仿真在线

今天,由于机械产品日渐复杂,不断加剧的竞争加快了新设计方案投入市场的速度,工程师们越来越迫切地感到必须使模拟超出FEA的局限范围。除了使用FEA模拟结构性能外,工程师还需要在构建物理原型之前确定新产品的运动学和动力学性能。
作者: COSMOS 来源: COSMOS
关键字: 运动模拟 FEA 机构分析动力学性能

集成CAD、运动模拟和FEA

运动模拟和FEA 都将CAD 装配体模型用作分析的前提条件。适用于所有这三种工具的通用集成环境可以简化CAD、运动模拟和FEA 之间的数据交换。通过集成,可以避免在使用单个应用程序时经常进行的通过中性文件格式传输数据的烦琐工作。此外,将运动模拟和CAD 集成起来使用而不将其与CAD 相关联,可以大大减少设置运动模拟模型所需的工作量。

如上所述,在创建运动模拟模型时,可以“反复”使用材料属性与CAD 装配体的配合。运动模拟所产生的结果,即运动轨迹,可以转换成CAD 几何体。但是,此操作只能在集成软件环境中执行。此外,与CAD 相集成可以将模拟的模型数据和模拟结果与CAD 装配体模型存储在一起,从而不需要专门维护一个运动模拟模型数据库。最后一点(但并不是最无关紧要的一点),任何CAD 更改都与运动模拟和FEA 紧密关联。

带有COSMOSWorks (FEA) 和COSMOSMotion(运动模拟)插件的SolidWorks CAD程序是最先进的集成模拟工具。由于SolidWorks、COSMOSWorks 和COSMOSMotion 都是基于Windows? 的应用程序,因此现在它们之间可以进行完全集成。所有这些程序都是专门针对Windows 操作系统开发的,而不是从其他操作系统移植而来的。与Windows 的完全兼容还确保了它们能够与Windows中运行的其他应用程序兼容。

长期以来,领先的FEA 程序COSMOSWorks 已经证实了作为与CAD 紧密结合使用的产品设计工具的重大价值,如图21 所示。如今,此程序中增加了COSMOSMotion,从而可以进行更完整的新产品模拟,并有助于减少产品开发过程中所需物理原型的数量(图22)

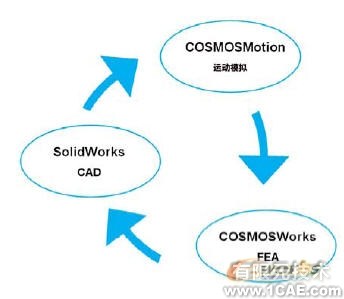

集成CAD、运动模拟和FEAsolidworks simulation学习资料图片1
