SOLIDWORKS中的设计算例可以评估和优化设计,为设计找出最优化的方案

SOLIDWORKS可以通过自行调整和更改设计参数,在满足给定条件为前提的情况下,软件将进行多次的计算并在众多结果中找出最优的设计方案,从而提高设计效率。

本例将通过一个一次性杯子为大家展示,SOLIDWORKS是如何在不同的设计方案里找到最优解组合。

给出一次性杯的一组尺寸:

底部圆:40mm,50mm,60mm
杯高度 :60mm,70mm,80mm

锥度:7mm,8mm,9mm

问:当杯子容积不小于225ml时,哪种设计方案杯子质量最小?

主要操作内容:

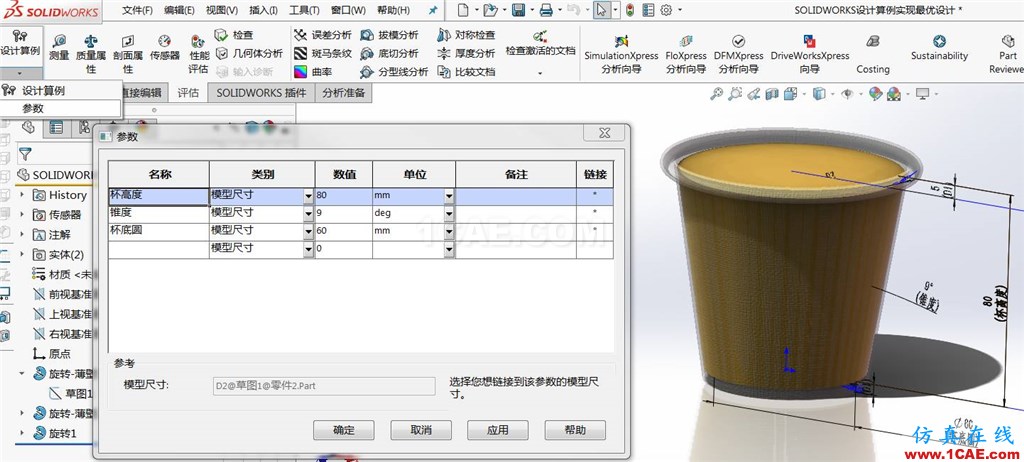

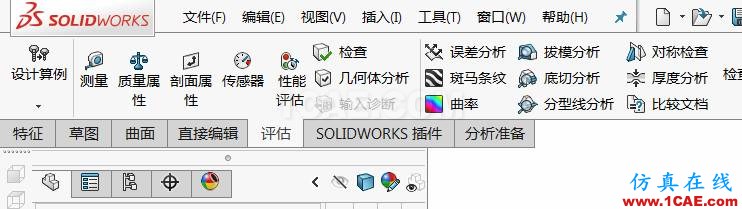

• SOLIDWORKS设计算例可以通过评估找到



• 通过设计算例中的参数为设计变更指定对应的变量





• 通过添加传感器工具可以实时的对模型的质量和容积进行监控



• 最后通过设计算例界面输入数据

• 通过计算后,获得最优值

当:

底部圆:50mm

杯高度:80mm

锥度:9mm

体积为228.317大于225,质量为21.104g符合设计要求

想知道更详细的操作和讲解,请点击下方视频:

操作源文件提供的是SOLIDWORKS 2016版操作文件和x_t通用格式文件,如果您的SOLIDWORKS版本较低,请使用通用格式文件。
