搜索SolidWorks MBD：符合ASME Y14.5-2009标准的连续特征公差标注
2017-04-29 by:CAE仿真在线 来源:互联网
近日来,一些用户经常询问SolidWorks MBD是否符合ASME Y14.5-2009标准所要求的,进行连续特征的公差标注。该标准列举了两个用例,如下图所示。
一种情况是涉及到同轴的并且具有相同尺寸大小的孔。另一种情况涉及到多个凹槽的多个平面的保证一个共同平面的问题。
图例1:ASME标准的连续特征标准
SolidWorksMBD能够符合这些标准是非常至关重要的。尽管这些特征“孔或平面”是分离的,但是它们在制造和检验的过程中是一整套连续不间断的工序。
因此,它们被称之为连续特征。我创建了一些我自己的测试模型,来与您分享SolidWorks MBD是否符合最新的行业标准。

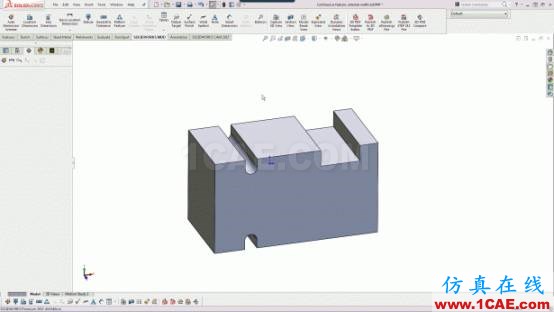

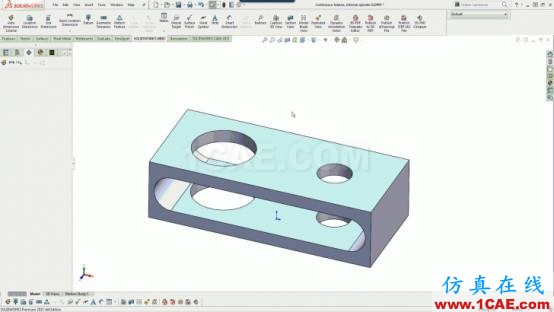

图例2:连续特征标注的测试模型:内筒

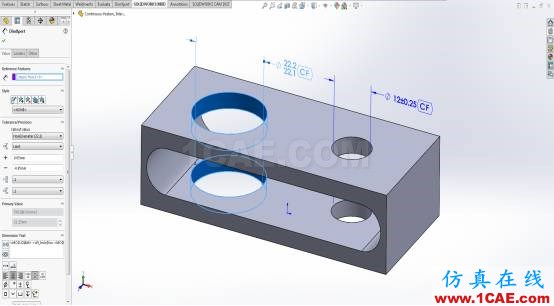

图例3:连续特征标注的测试模型:内筒

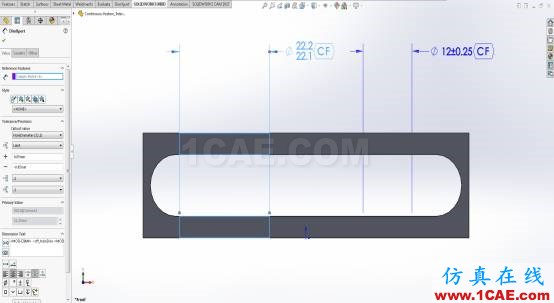

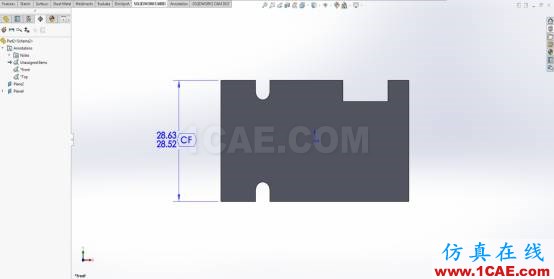

图例4:连续特征标注的测试模型:外部宽度

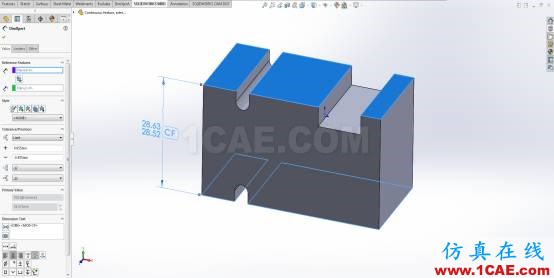

图例5:连续特征标注的测试模型:外部宽度
我创建了这些模型用来展示SolidWorks MBD标注连续特征是符合ASME标准的。这里值得注意的是,当单一的DimXpert注释被选择的时候,如何利用MBD的功能为零件的多个部分特征进行突出的标记。
这种基于连续特征进行图形绘制的表达方式有助于消除在制造过程中的任何的误解。为了实现这些的结果,用户可以创建一个混合的特征,我将在下面的一些短片中进行演示。
进而帮助那些遵循ASME标准的使用者可以轻而易举的将标记添加到DimXpert的注释中,就像上面所看到的连续特征标记(CF)。额外更多想要添加的标记都被放置在DimXpert管理员菜单窗口下的尺寸文本种类里面。
混合特征和标记则正是另一种让人绝口称赞的途径,SolidWorksMBD能够完全展现和遵循最领先的行业标准。

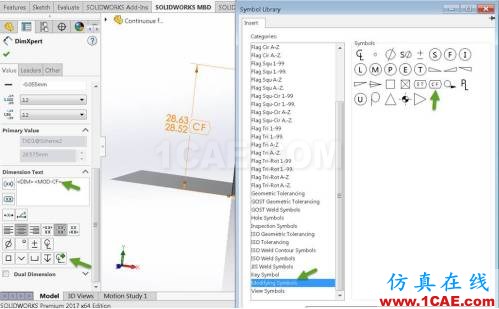

图例6:添加符号图标(左面),SolidWorks的符号库(右面)
