参数化设计是SOLIDWORKS重要的设计方法,利用参数化设计,我们可以快速的找到产品结构的内部意义,从而建立快速的关联。SOLIDWORKS提供了多种可以实现的参数化设计方法,方程式是其中最为实用的一种。在【工具】中点击【方程式】可以让模型中的属性参数得到定义的配置。

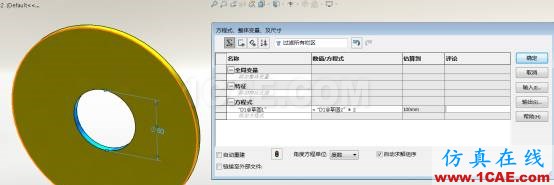

比如,我们可以规定圆环的外径是内径的两倍。

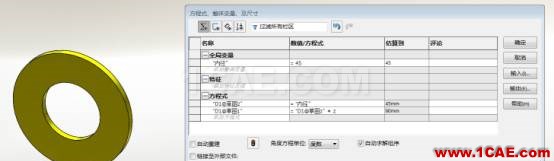

同时,我们可以指定全局变量来控制内径的数值,这样就可以通过一个参数来配置整个模型。

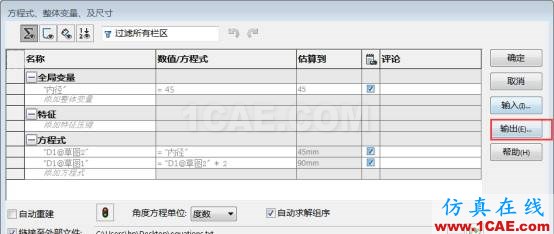

我们还可以将方程式输出到TXT文件中,建立一个外部关联的文件来操控模型的变化。

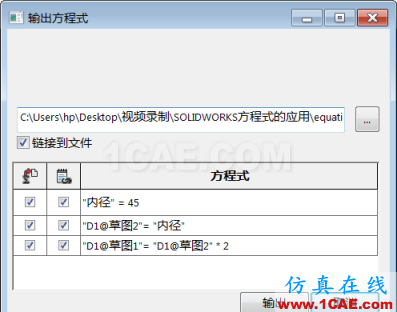

勾选链接到文件,可以生成一个TXT文件。
如果我们更改这个链接文件,会发现模型会自动做更改。通过下面的视频学习,建立自己的参数化设计库。
