搜索【实用技巧】超实用SolidWorks工程图轴测图剖切技巧
2017-03-15 by:CAE仿真在线 来源:互联网

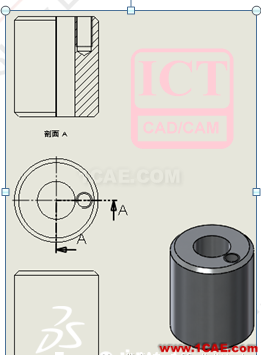

我们来分享两种在SolidWorks工程图轴测图剖切技巧,如果我们要在工程图内实现图一的剖切而又同时存在图二未剖切前的轴测图。有两种方法,如上图所示。
方法一:利用零件模型配置
步骤:
1、在零件模型新建一个切除后的配置:
2、在生成的工程图“视图调色板”内选择“等轴测”和“当前”:

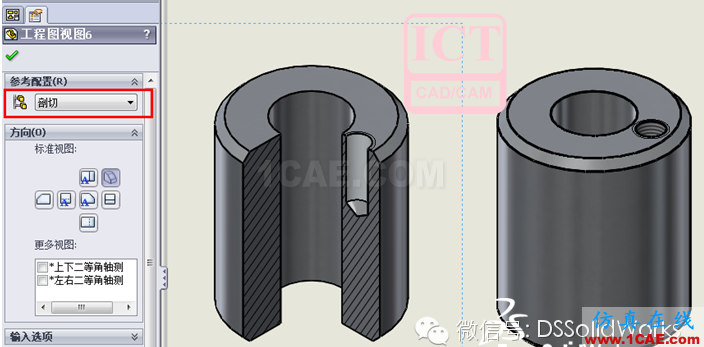

3、在图纸内点选轴测视图,在属性工具栏的“参考配置”内切换为“剖切”如再手动添加剖面线:
方法二:直接在工程图纸上剖切
步骤:
1、在相应视图上进行剖切生成剖面A:
2、利用剖面A生成轴测剖面图:

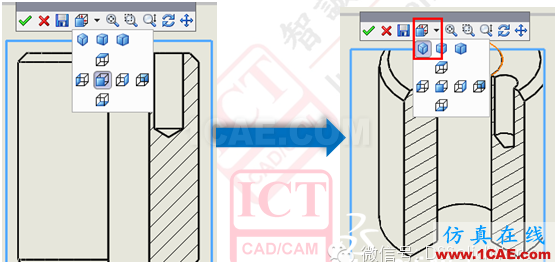

选择剖面A 利用前导视工具栏里面的3D工程视图旋转剖面A,我们也可以也可以用里面的视图定向定位剖面A :
3、确定!我们就可以吧剖面A转换为轴测剖面图了如图
