SOLIDWORKS Toolbox 中新增规格

2016-12-18  by:CAE仿真在线  来源:互联网

SOLIDWORKS Professional模组中 Toolbox 包括一个与 SOLIDWORKS完全整合的标准零件库。选择需要插入的零件的标准和类型,然后拖曳零部件至组合件中。 可以自定义Toolbox 零件库,以包含您公司的标准,或包含您频繁參考的零件。

Toolbox 资料库包含所支持标准的主要零件档案的资料夹,以及零部件尺寸和属性。 当您在SOLIDWORKS 中使用新的零部件大小时,可根据喜好设定,Toolbox 会更新主要零件档案以及零部件信息,或会为该大小尺寸产生一个零件档案。

Toolbox 支持国际标准,其中包括: ANSI、AS、GB、BSI、CISC、DIN、GB、ISO、IS、JIS 及KS。 Toolbox 包括下面的标准件:

• 轴承螺栓

• 凸轮齿轮

• 工模衬套 螺帽

• PEM® 插入销

• 扣环螺钉

• 链轮结构形状,包括铝和钢

• 正时皮带轮Unistrut®

• 垫圈

新增自定义 Toolbox规格方式:

• 在 SOLIDWORKS 中,选择 工具 > 选项 > 异形孔向导/Toolbox > 组态

• 从Windows 中按一下开始 > 所有程式 > SOLIDWORKS 2014 > SOLIDWORKS 工具 > Toolbox 设定

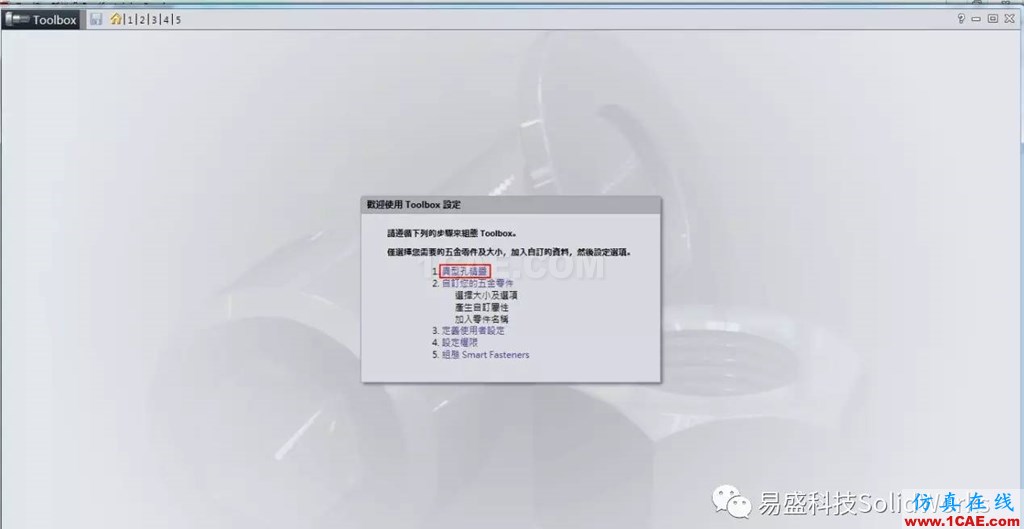

Toolbox选择点击>1.异形孔向导(请参考图片一)

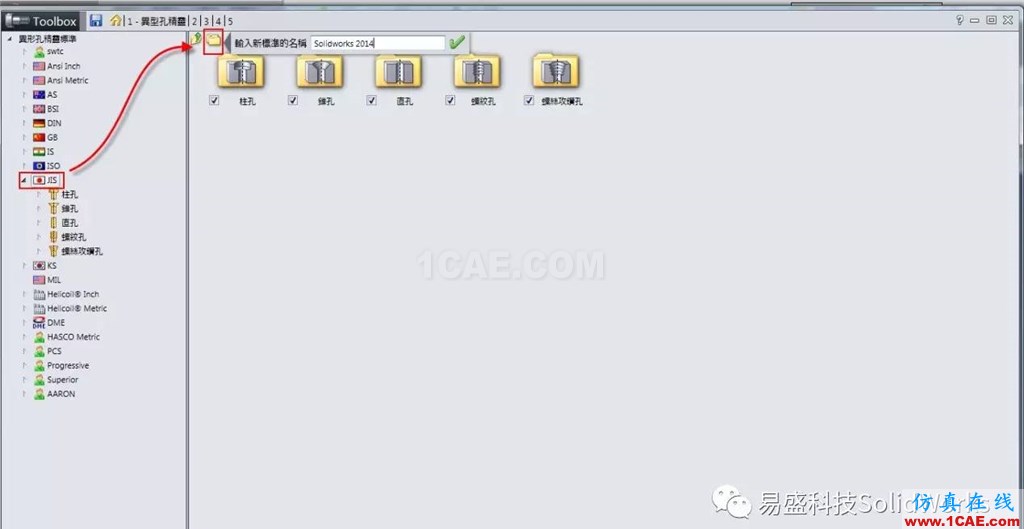

选择预新增的标准 > 复制标准,并定义名称 (请参考图片二)

上方功能表 > 2.自定义五金零件 > 选择刚新建的标准 (请参考图片三)

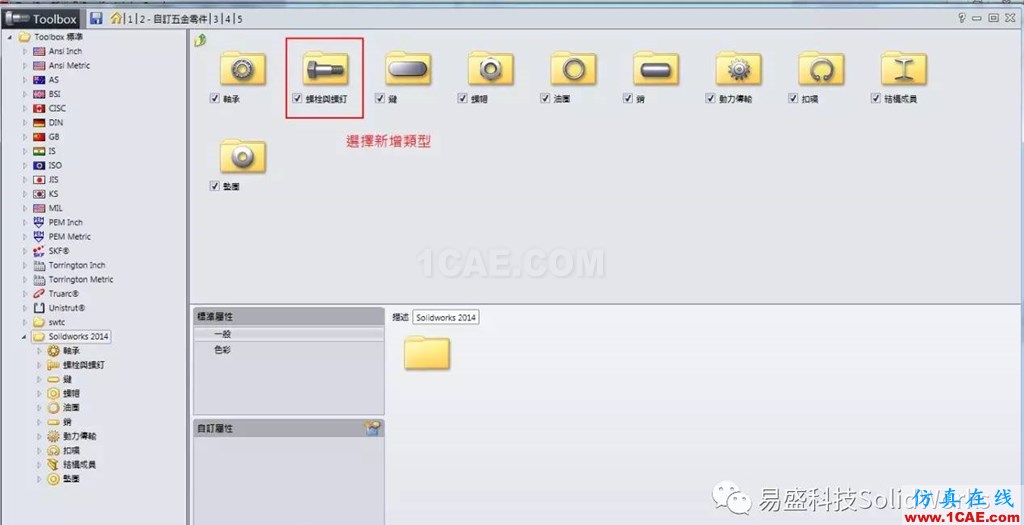

选择要新增的类型 (请参考图片四)

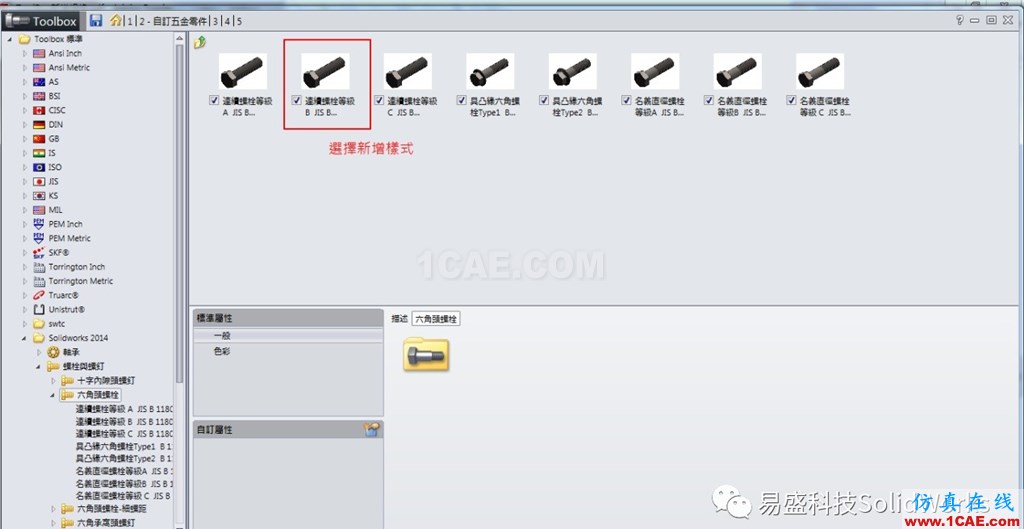

选择要新增的样式 (请参考图片五)

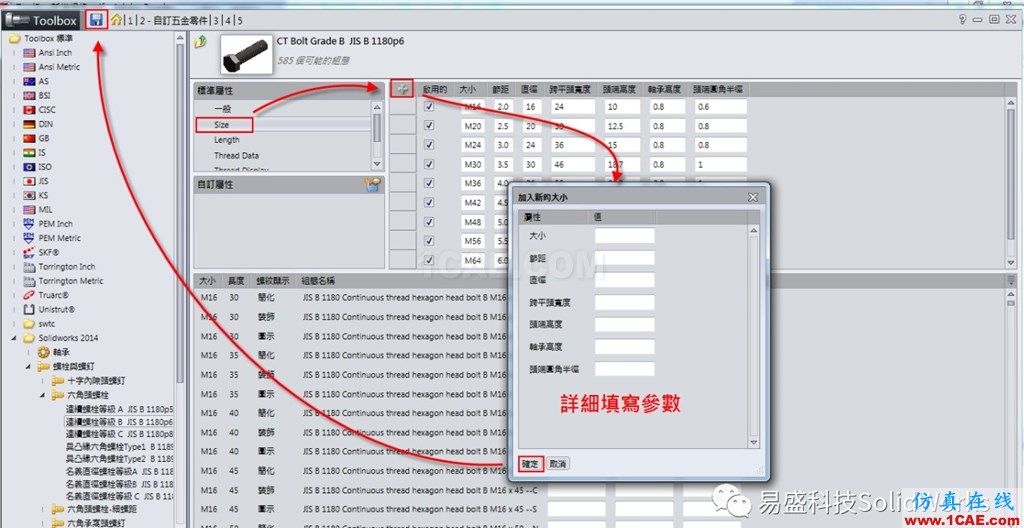

点击Size > 新增 >详细输入参数 > 确认 > 储存完成Toolbox新增规格

您是否遇到SOLIDWORKS 升级后,开放有Toolbox旧档案,Toolbox零件尺寸会跑掉太大,太小,描述遗失的问题? 当系统预设会去读取新版Toolbox资料库时,请修改系统选项设定:

至系统选项 > 异形孔向导/Toolbox > 取消勾选 "使此资料夹成为Toolbox零部件的预设搜索位置"即可。
