SOLIDWORKS INSPECTION自动创建检查工程图和报告

2016-12-31 by:CAE仿真在线来源:互联网

简化文档创建以帮助精简零件检查并提高质量

您对质量的承诺不应该对您的业务造成负面影响,您可能每天都会因为手动创建质量检查文档而浪费大量时间,SOLIDWORKS® Inspection 可帮助简化创建检查文档和执行内部进程或接受检查的流程。

SOLIDWORKS Inspection 直观易用,可以利用现有的 2D 旧制数据(无论文件类型为 SOLIDWORKS 文件、PDF 还是TIFF)来帮助简化带有零件序号标注和规格的文档的创建,并使手动且繁琐的流程实现自动化。可使用数字式测量仪器(例如USB 卡尺),以手动或自动方式直接输入所测得的检查值。SOLIDWORKS Inspection 可帮助设计师和质量检查员消除几乎所有错误、缩短上市时间,并确保零件符合规格,从而提高质量并优化配合与功能。

简化质量检查流程

公司质量部门肩负着执行质量检查流程的任务。这通常涉及创建文档,例如带有零件序号标注的工程图、在检查过程中使用的报告或零件所需的其他交付物。这项耗时的任务通常是设计师、工程师和质量检查员的责任,他们可能每天花费大量时间手动创建所有这些文档。并且不得不在Microsoft®Excel® 电子表格中手动输入数以百计的特性、尺寸、公差和注释。此外,这一冗长的过程容易导致人工抄写错误,这在一段时间后可能造成严重损失,甚至危及您的质量承诺和认证。工程师或客户对模型所做的任何更改都可能导致工程图修订,造成质量检查员不得不返工并重新输入所有特性。

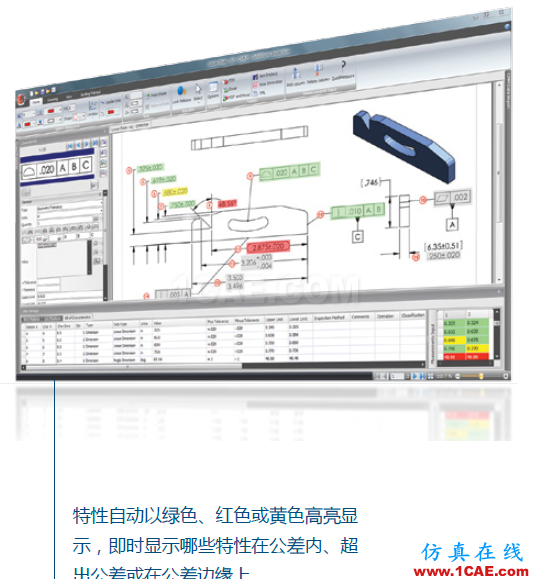

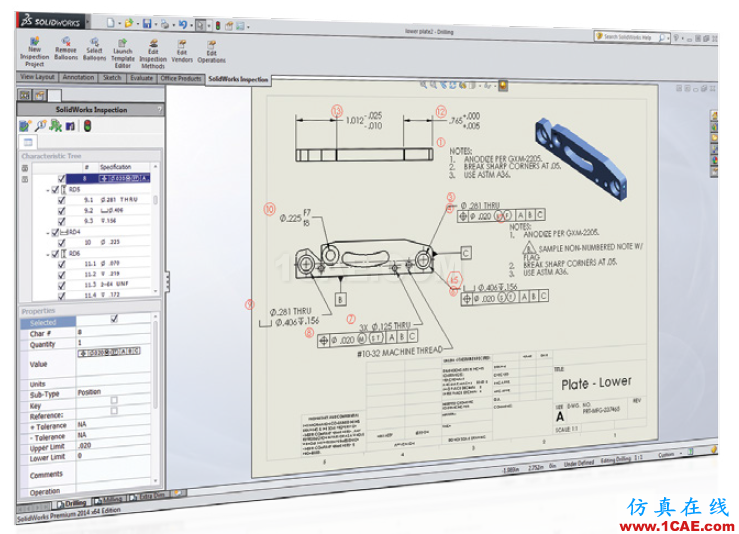

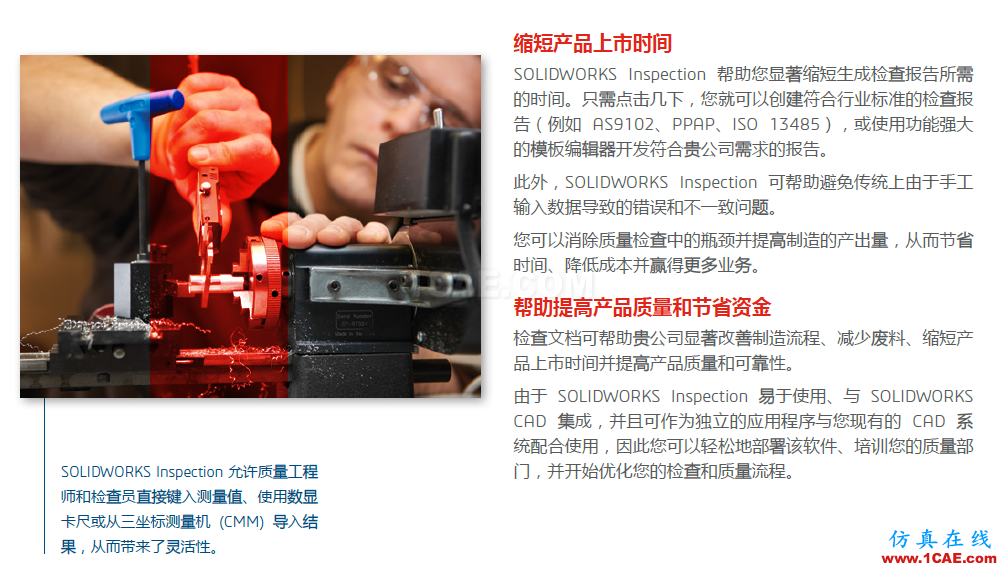

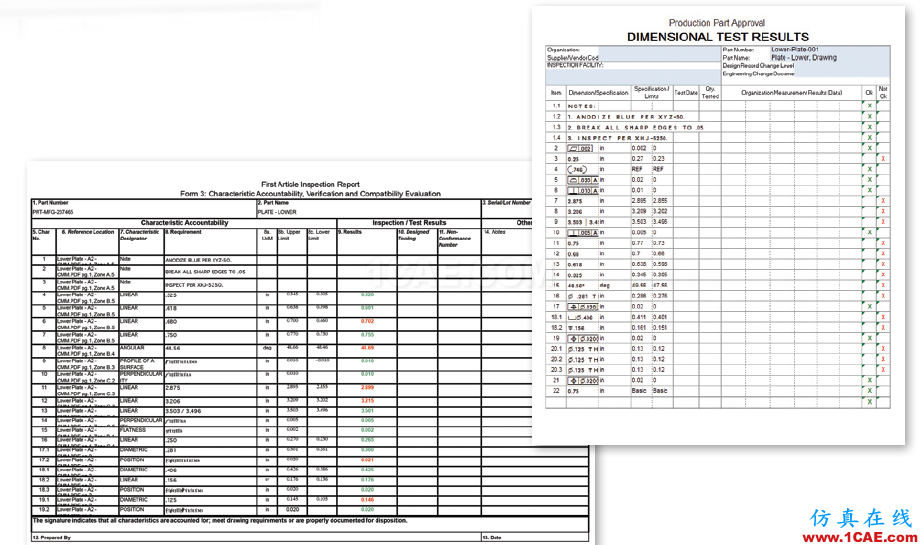

SOLIDWORKS Inspection 可使工程图上零件序号的创建以及检查数据表和报告的创建均实现自动化,从而简化您的检查流程。自动应用按顺序编号的零件序号,以帮助您跟踪要检查的尺寸和特性。只需几分钟就可以生成准确的发泡印刷品和检查图纸。借助SOLIDWORKSInspection,许多公司将创建首件产品检查包的时间缩短了高达90%。

光学字符识别(OCR)

在许多公司中,工程图的格式是PDF 或 TIFF。在这些情况中,SOLIDWORKS Inspection 使用光学字符识别 (OCR) 来读取和识别标称尺寸、正负公差和尺寸类型(例如直径或线性),帮助几乎完全消除手动输入并减少错误。该软件可处理水平和垂直尺寸、分割尺寸、注释、孔标注、粗糙度符号以及几何尺寸和公差(GD&T) 符号。这意味着无论您现有的 CAD 系统是什么,借助随附的SOLIDWORKS Inspection 单机版,您都可以创建检查文档。
