SolidWorks工程图技术要求添加到库

2016-12-18  by:CAE仿真在线  来源:互联网

一张完整的工程图通常都会有技术要求,技术要求是用一些规定的符号、数字以及文字注解等表示出零件制造后在技术指标上所应达到的要求。主要包括:形状和位置公差、零件的表面处理、热处理、检验要求等。

对于企业而言,其行业的技术要求一般都形成了规范,所以其所用的技术要求一般都是固定的。这样,我们就可以将这些常用的技术要求写好,保存到库中直接调用,而不需要重复地再在每一张工程图上都填写了。

步骤如下:

1、建立一个技术要求文件夹

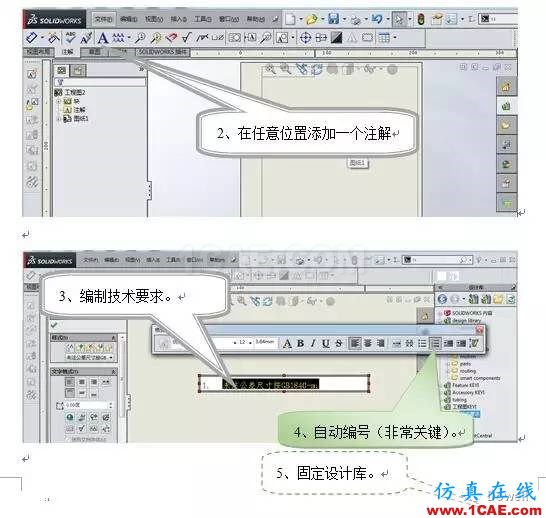

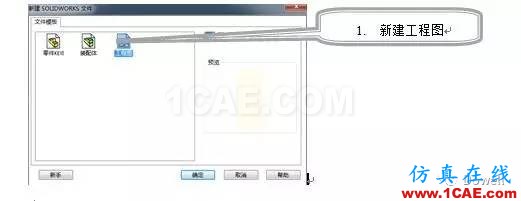

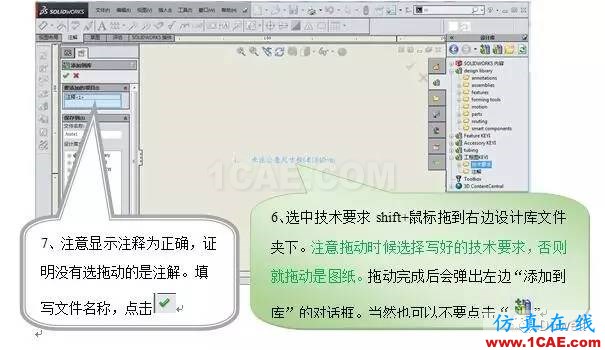

2、开始制作技术要求

至此一个技术要求既已添加到库,注意一定要添加自动编号,这样插入使用的时候才能自动编号。

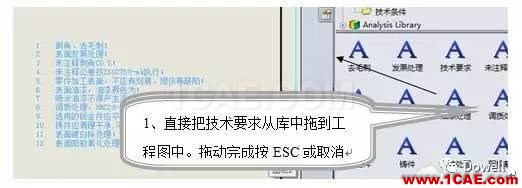

3、调用技术要求

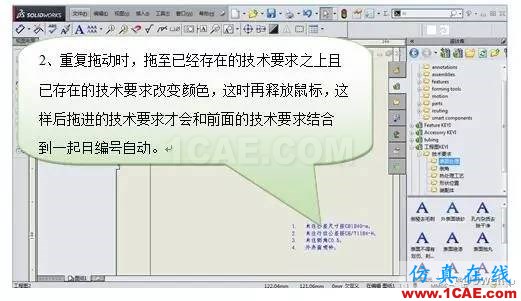

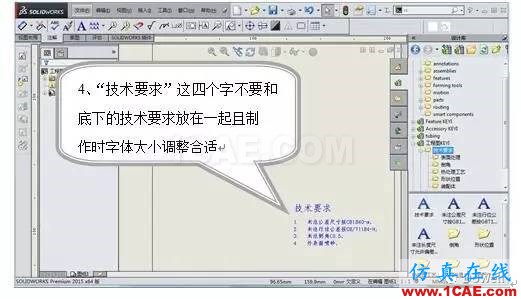

注意:能拖进且自动编号还有个条件如下
