solidworks如何创建拉伸文字？

2016-12-03  by:CAE仿真在线  来源:互联网

这篇教程主要介绍如何在solidworks拉伸出文字。

方法:

1.新建一个零件文件。

2.创建一个2D草图。选择FRONT平面,点击草图绘制按钮,进入草绘环境。

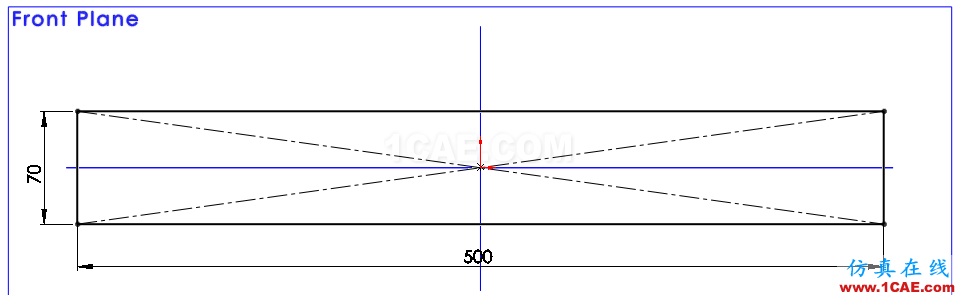

绘制如下的草绘。

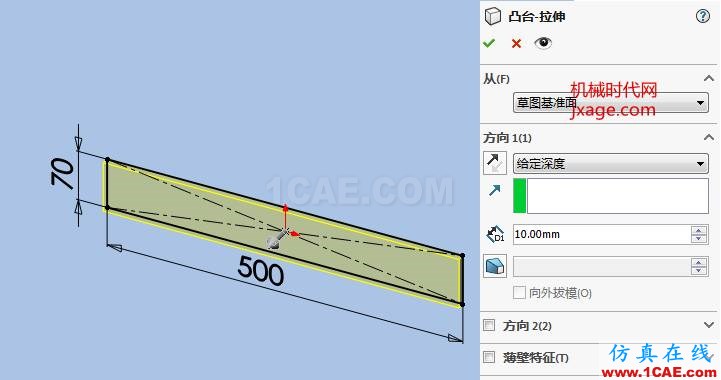

3.点击【拉伸凸台/基体】,拉伸厚度为10.

点击勾号完成。

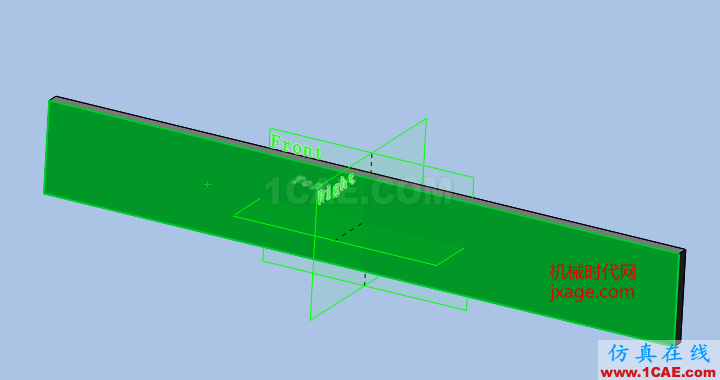

4.再次创建一个草图。选择下图绿色平面作为草绘平面,点击草图绘制。

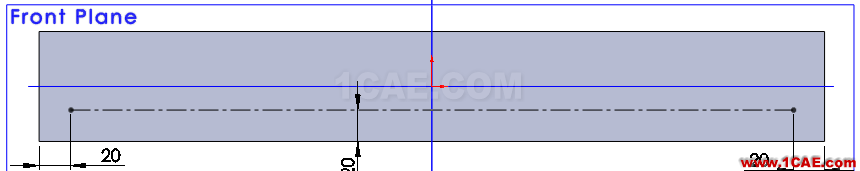

绘制如下的草绘。

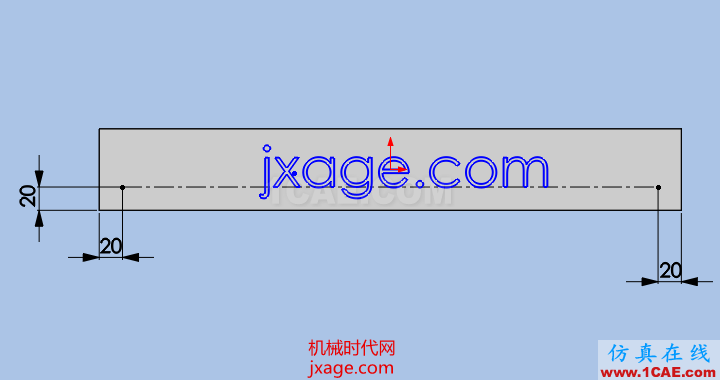

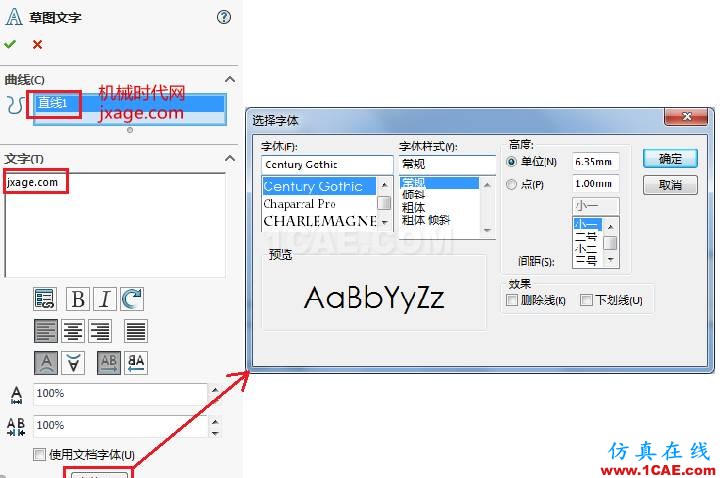

现在开始创建文字。点击【文字】按钮。选择水平中心线作为文字曲线。点击【字体】,在出现的选择字体窗口中选择自己喜欢的字体。

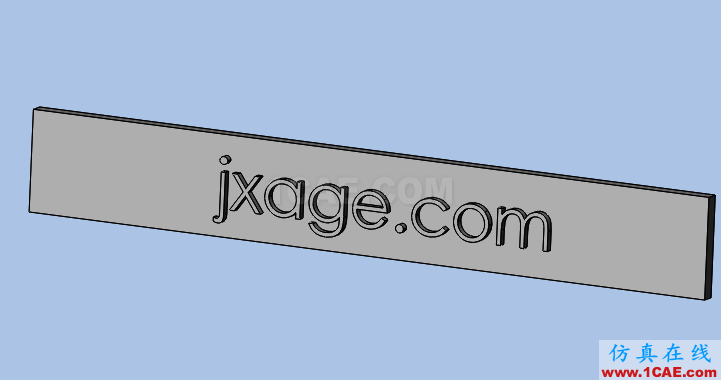

在特征树选择草图2,在点击【拉伸凸台/基体】,拉伸深度为5.

如果我们使用圆或者样条曲线作为文字曲线,我们可以创建如下的效果。

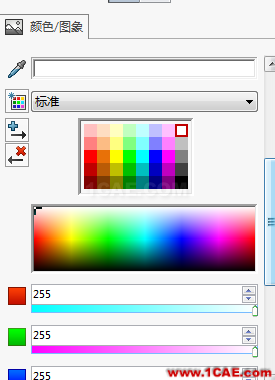

5.改变文字背景颜色。选择拉伸1特征,点击【外观】按钮,选择凸台–拉伸1,弹出下面的窗口。选择自己喜欢的颜色。

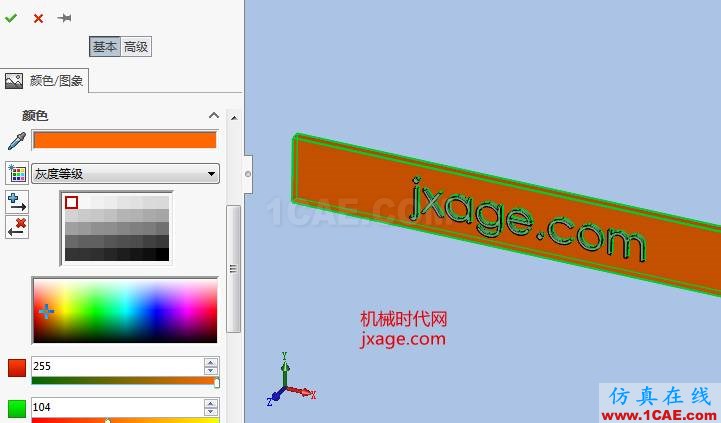

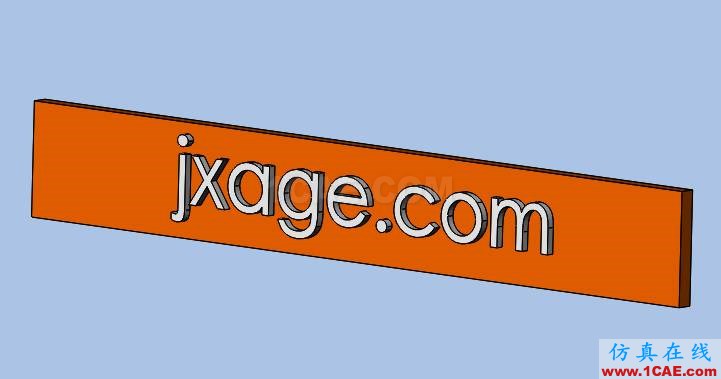

6.改变文字的颜色。选择拉伸2特征,点击【外观】按钮,选择凸台–拉伸2,弹出下面的窗口。选择自己喜欢的颜色。
