搜索solidworks如何创建12面体？
2016-12-03 by:CAE仿真在线 来源:互联网
方法:
1.新建一个零件。

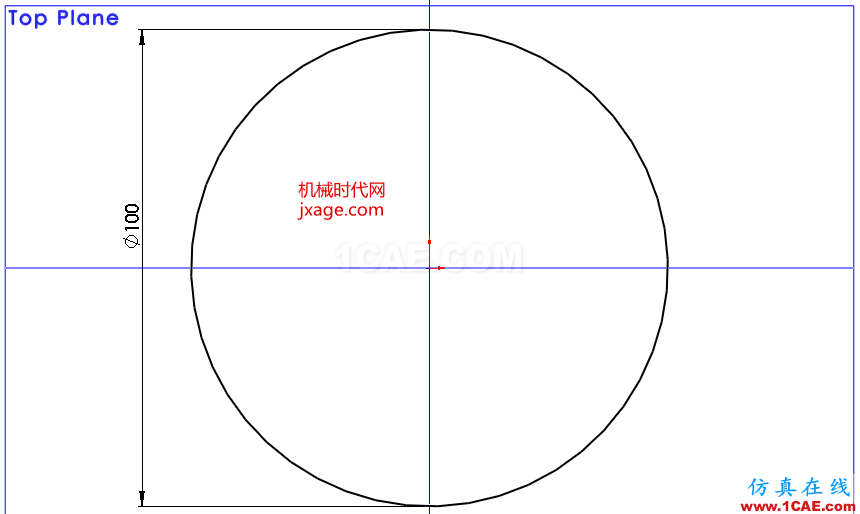

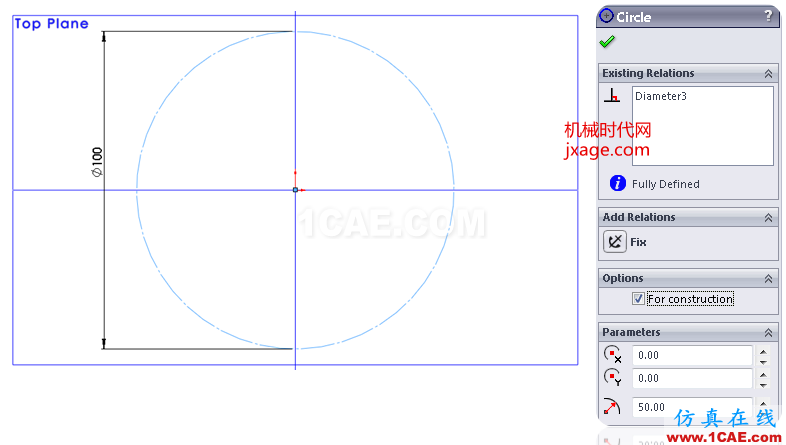

2.在TOP平面绘制如下的草图。
将圆转为构造线。

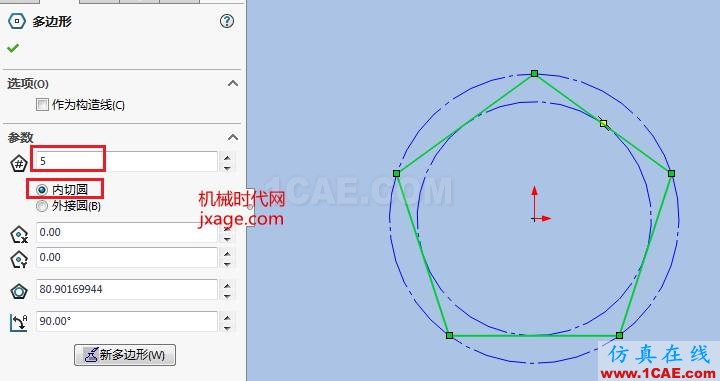

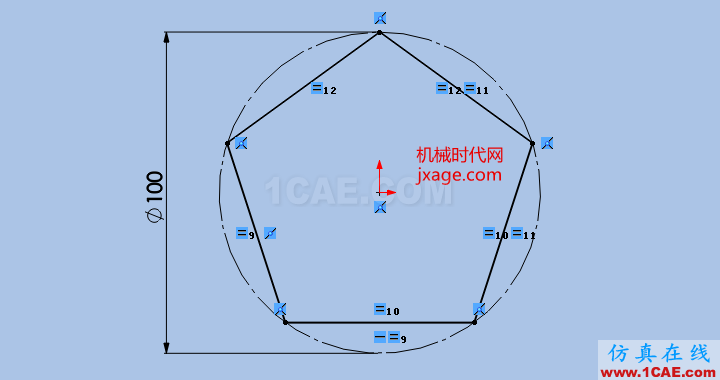

绘制如下的五边形。
为了确保五边形的顶点与构造圆重合,我们添加如下的几何关系。

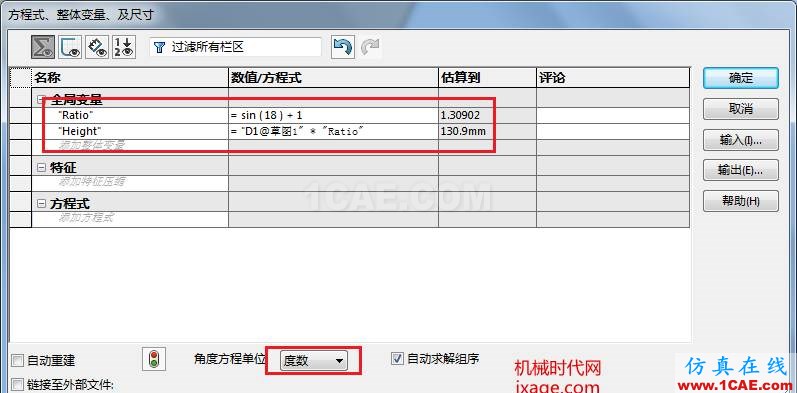

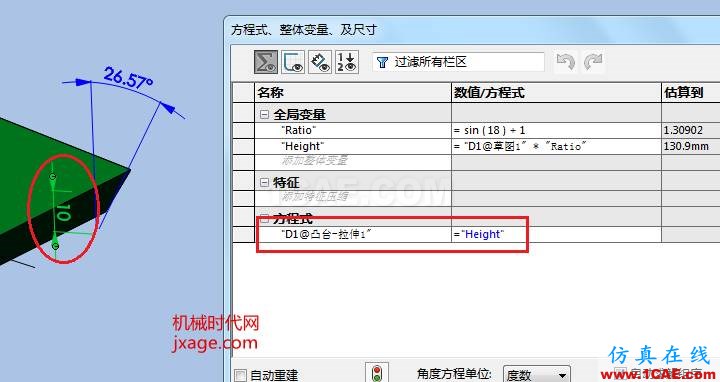

3.添加如下的两个参数:Ratio和Height。

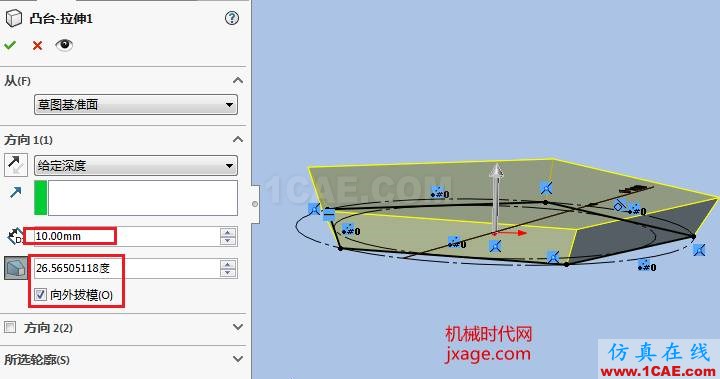

4.点击【拉伸凸台/基体】,拔模角度为26.56505118度,勾选向外拔模。
5.添加方程式,使得拉伸高度=Height。
6.完成。

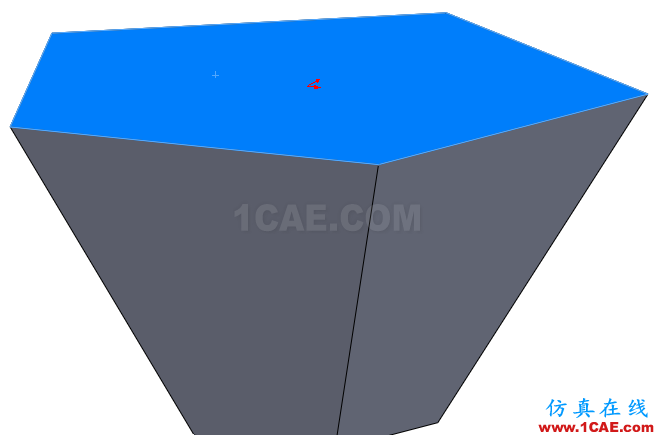

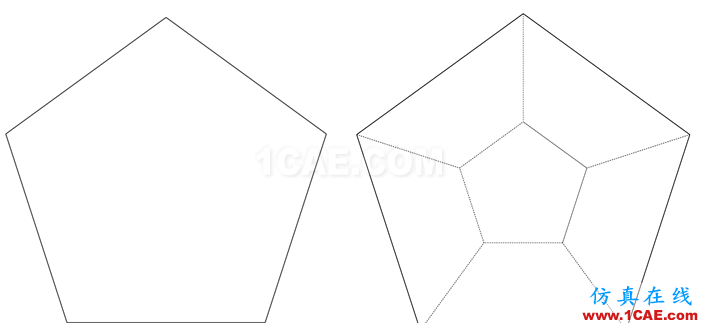

7.选择下图蓝色的平面作为草绘平面并将显示模式调整为线框模式。

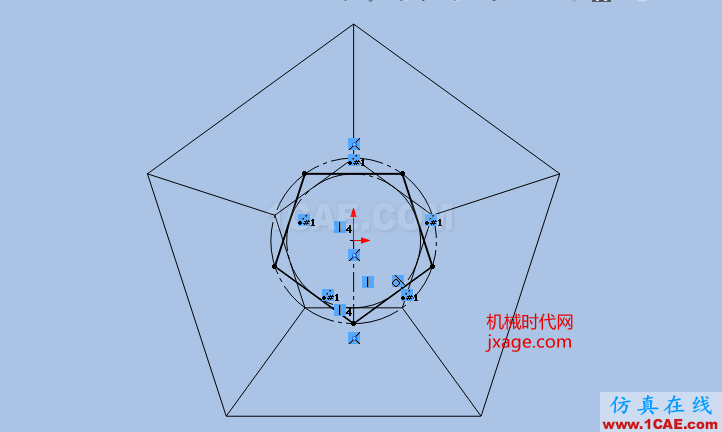

8.绘制如下的圆。

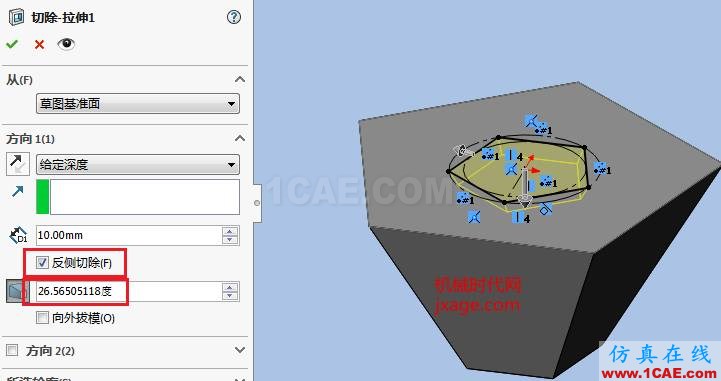

9.点击【拉伸切除】,勾选反向切除,设置拔模角度为26.56505118度。

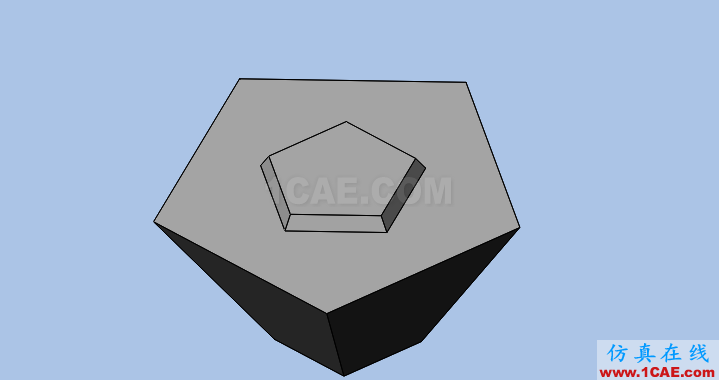

完成。

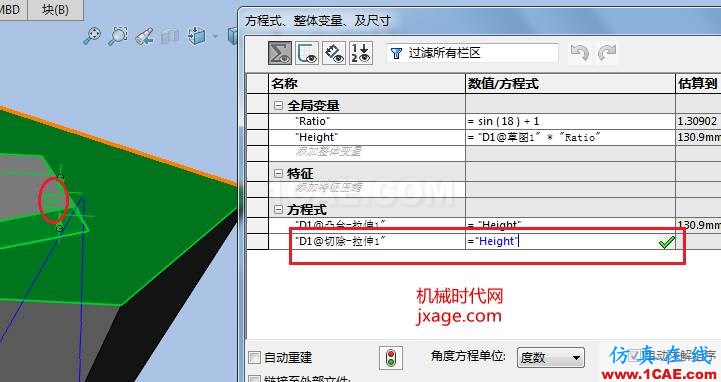

10.添加方程式。

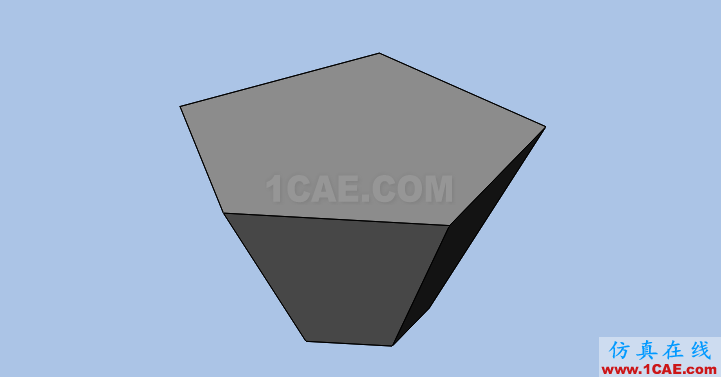

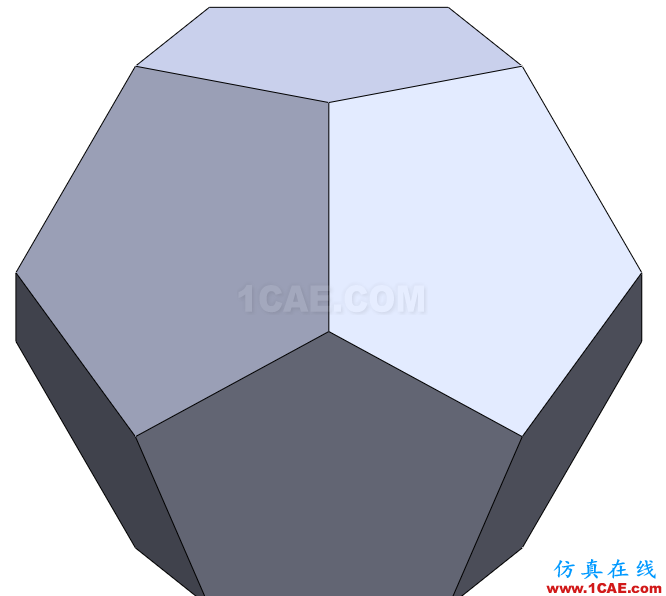

我们发现模型变成了下面的样子。
