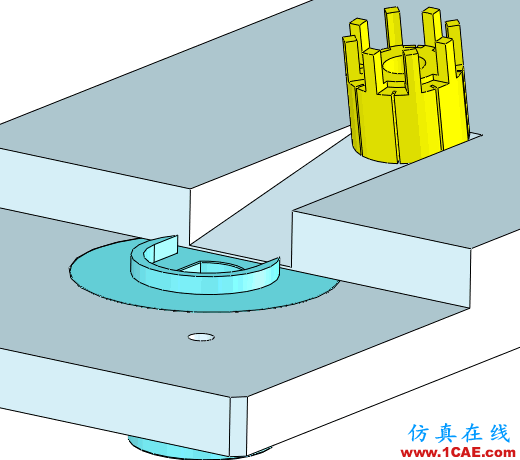

仅重力,不会冲出卡槽

在重力及1m/s时,冲出卡槽

这种分析,使用SolidWorks Motion几分钟就可以得到结果,对操作人员的1个小时的培训就足够了;

下面简单的看看具体的设置过程:

1:打开SolidWorks模型:

2:给不同的零件定义不同的材料,关键是滑动零件的材料:

3:给滑动零件定义一个引力:

这里需要注意,SolidWorks 2016之前的版本默认为Y轴向上!!!

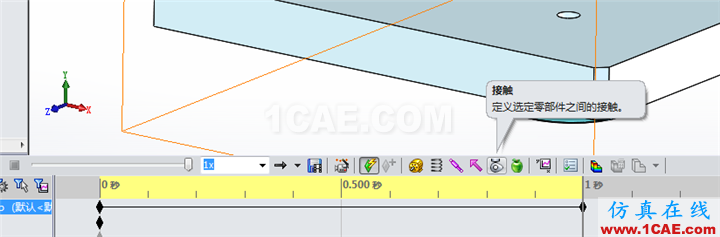

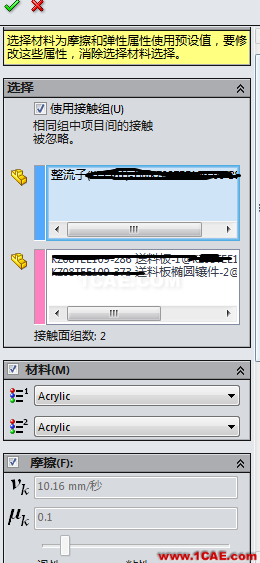

4:定义接触:

5:设置完毕这些,指定一个时间1S,就可以开始分析无初始速度,仅靠重力的运动了!!

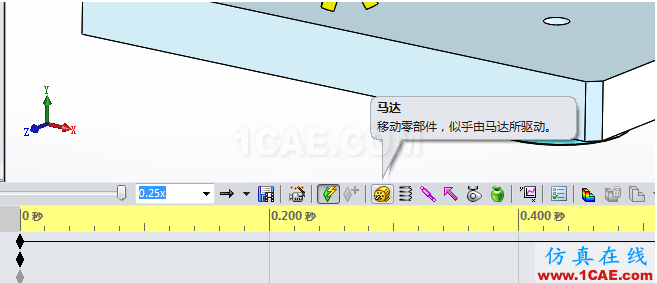

6:如果考虑初始速度,还要加一个初始速度:

看完上面的步骤,经常使用SolidWorks的是否感觉超简单呢@?这个就是CAD CAE一体化的大趋势!

不过对于复杂的分析还是推荐专业的分析人员使用更专业的工具进行!!
