SolidWorks 的Motion插件能够对机构的运动进行模拟,求解器使用的是MSC的ADAMS,笔者前几天在工作时,突然问道了一个重力作用下的物体的运动问题,想用有限元软件模拟一下,本来打算用专业软件的,忽然间想到了SolidWorks自带的Motion插件,结果在SolidWorks中只需要简单地处理几下,不到半分钟就出结果了,非常方便,如果用专业软件,光数据的导入导出和估计都得好几分钟,在这里跟大家做一个简单的分享;

重力作用下,球的筛选问题:

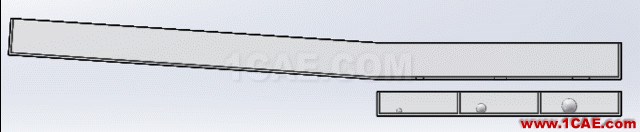

如下图所示,1个圆球(示意,可以有很多个)在重力作用下(可以放在漏勺里,这里简化了)运动,并通过不同的孔筛选到下方的盒子里;这个可以验证斜坡角度对筛选的影响;

1.1:在SolidWorks的装配体中,将圆球放好,然后取消所有的装配关系;

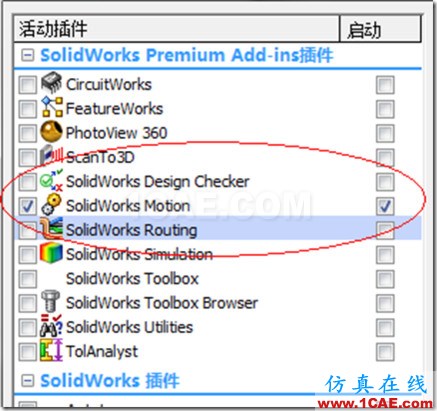

1.2:在插件中,选择SolidWorks Motion;

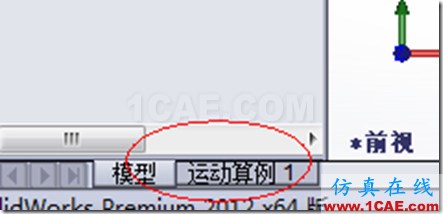

1.3:点击下方的“运动算例1”标签,进行设置:

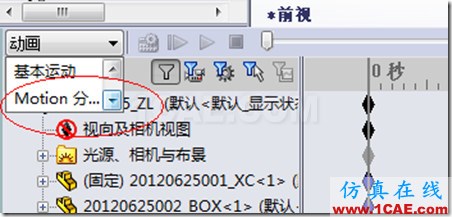

1.4 选择算例类型为Motion分析

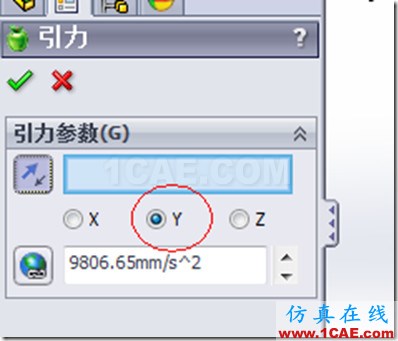

1.5设定引力:

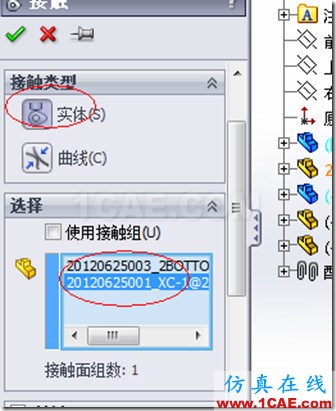

1.6 设定接触:分别设置3个圆球和筛选槽及盒子的碰撞接触;

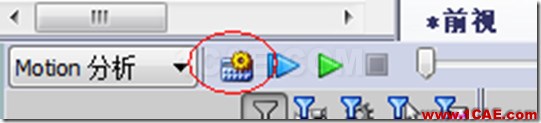

1.7 求解计算:

1.8 计算完毕后,点击 播放动画

通过上面一个简单的例子,我们可以发现,使用SolidWorks Motion可以非常简单的对重力作用下的一些物体的运动情况进行模拟,以确认实际的设计效果。
