SOLIDWORKS装配体中快速更改所有零件颜色

2016-11-19  by:CAE仿真在线  来源:互联网

1、单击【装配体直观化】(【工具】工具栏或 CommandManager 上的 【评估 】选项卡)或 工具 > 装配体直观化。

2、在设计树中,装配体选项卡中包含装配体中所有零部件列表,该表以文件名称,数量,属性(最初为质量,可更改为密度等待)分为三列,可通过单击标题按其参数进行排序。

3、单击竖直色谱栏,切换色谱为开或关,

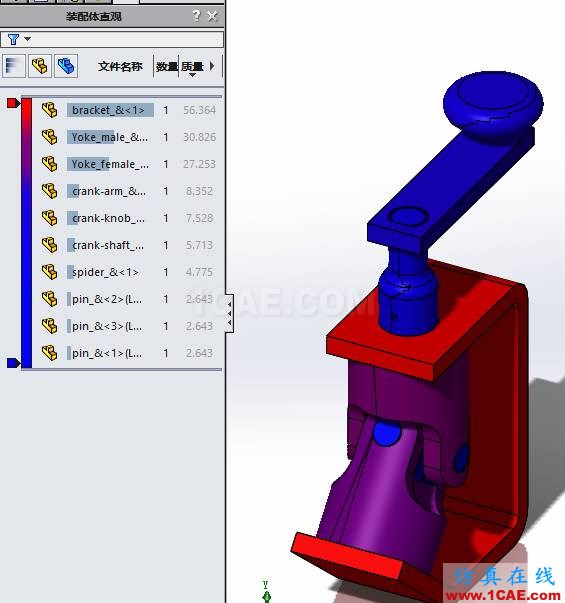

4、在色谱打开时,图形区域中的零部件颜色与色谱中的颜色对应,表示每个零部件的相对属性值。

5、也可在竖直栏左边,点击鼠标左键来添加颜色。

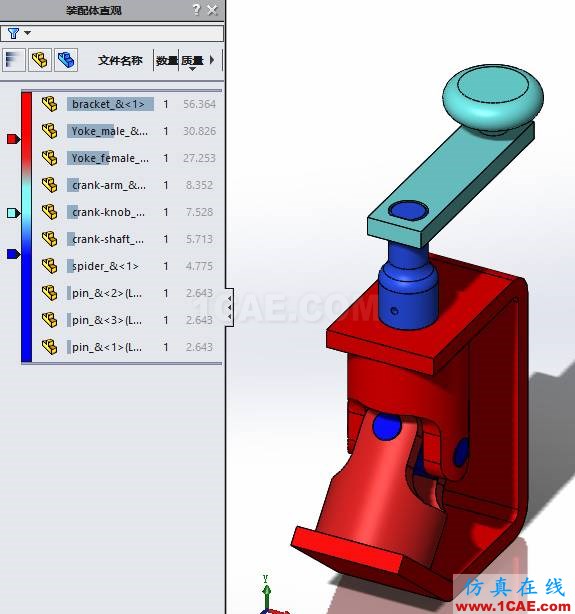

6、在竖直栏左边的空白区域中单击鼠标时,给色谱添加颜色滑杆。

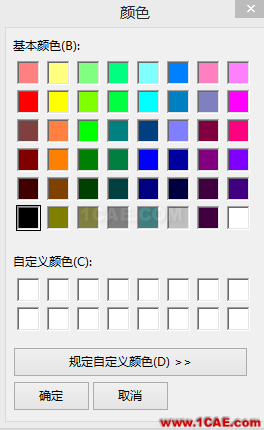

我们可以将颜色滑杆上下移动以修改色谱中的颜色分布,也可以右键单击某个颜色滑块,以更改其颜色或将其删除。 如果要返回到原有的两个滑块,右键单击任何滑块,然后单击全部重设。
