搜索CAD图框如何转换solidworks图框的方法你造吗？
2016-11-19 by:CAE仿真在线 来源:互联网
第一步:首先新建一个CAD图,图中只要图框,然后保存
第二步:启动solidworks,选择打开,在文件类型里面选择.DWG,然后找到你刚刚保存的CAD文件,
第三步:在文件类型里面选择.DWG,然后找到你刚刚保存的CAD文件,

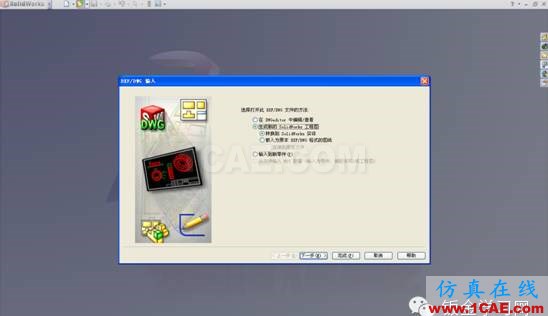

第四步:打开,选择“生成新的solidworks工程图——转换到solidworks实体”,

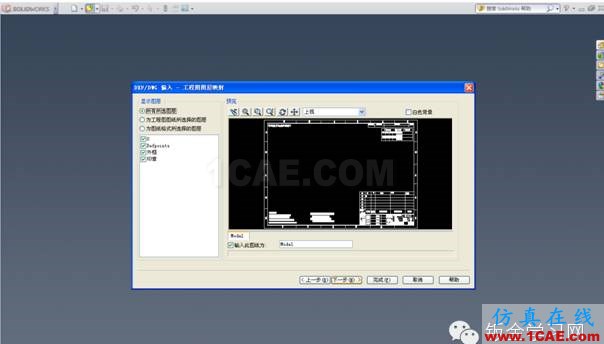

点击下一步,

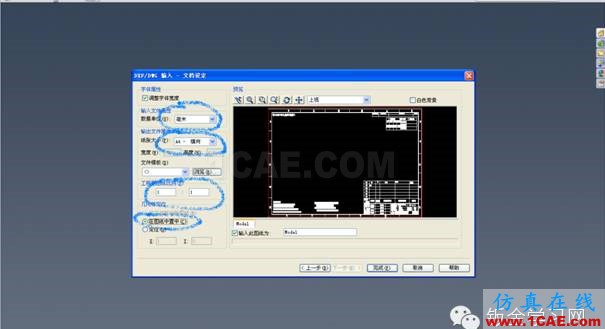

再点下一步,然后做一些调整,单位对应的选择一下(一般选毫米),图纸大小选一下(A几的,横还是竖,根据你的CAD图纸选),可以勾选在图纸中置中,点击完成。

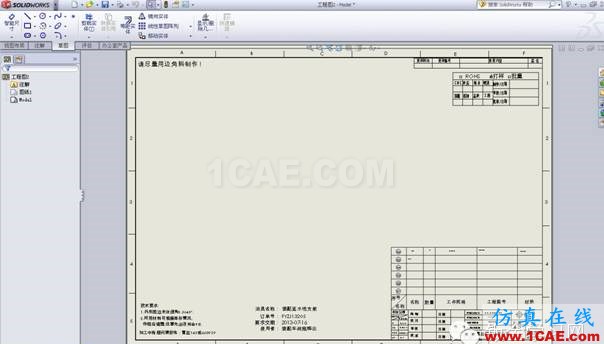

第五步:这时CAD的图框应该到你的solidworks图纸上了。
然后把它全部框选进去,

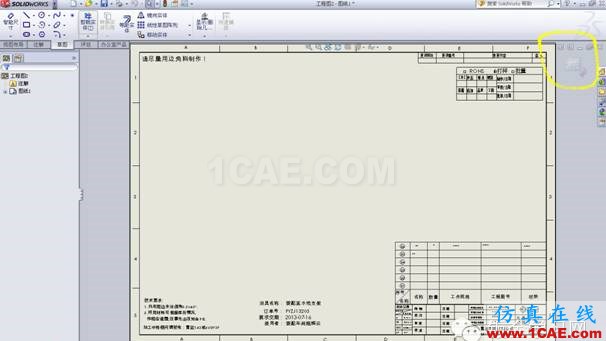

ctrl+X剪切,右键点击图纸,选择编辑图纸格式,
ctrl+V粘贴,右键点击图纸,选择编辑图纸,
第六步:回到图纸状态,

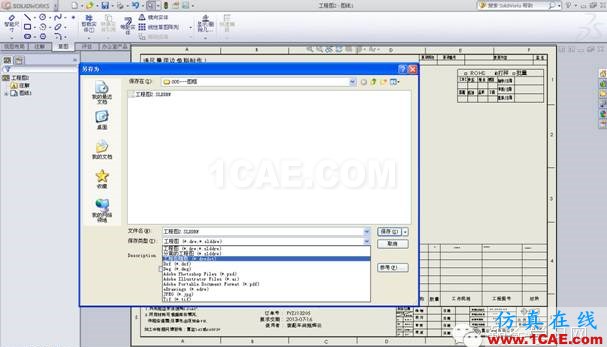

然后点击另存为,格式选为工程图模板,填个文件名,保存,就OK了。
