SOLIDWORKS2017初体验

2016-09-15  by:CAE仿真在线  来源:互联网

SOLIDWORKS提供的阵列功能是非常实用的快速建模功能,可以帮助我们快速的形成重复特征。在以往的版本中,无论是线性阵列还是其他都提供了可以双向进行的阵列选项。也就是可以帮助我们保证两个方向的阵列属性。

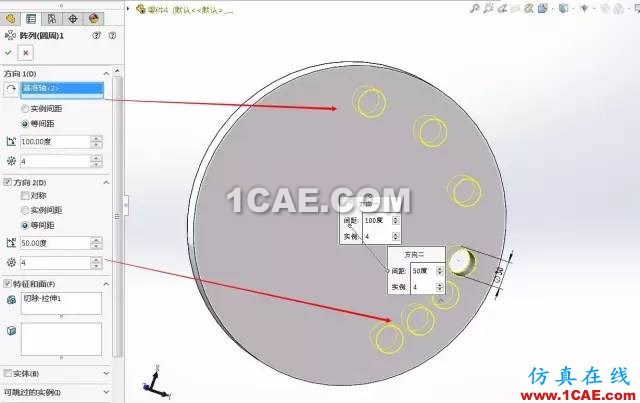

在SOLIDWORKS 2017中,在圆周阵列中增加双向的选择,可以根据要求对源实体进行不同“紧密度”的阵列。

完成阵列后,建立模型。如果需要对有圆柱面特征的零件之间进行装配,且进行尺寸约束。在SOLIDWORKS 2017中增加了圆柱面的距离属性。

分别对应的是,中心距离、最小距离、最大距离以及自定义距离。

中心距离

最小距离

最大距离

自定义距离

以上是SOLIDWORKS 2017圆周阵列功能的简单介绍,大家可以观看视频讲解,进行练习:
