ICEM CFD的分块包括两种基本思路,一种是自顶向下,采用雕刻式生成块;另一种是采用自底向上,采用增长式生成块。前者类似机加工成型,后者类似于3D打印成型。今天聊一聊自底向上生成2D块。

多数人接触ICEM CFD的分块,起始于自顶向下,因为很多的教程都是在教这个。然而在很多时候,采用自底向上的方式常?；嵊幸庀氩坏降暮么Α?/span>

自底向上生成块分为2D和3D,本文主要描述如何构建2D块。

众所周知,ICEM CFD中的2D块必须有4个顶点,这是所有map的根本。因此自底向上构建2D块就有了4种方式。

当只有1个vertice的时候,需要借助另外3个几何Point来共同构建块。

注意:这里的vertice指的是block的顶点,而point则指的是几何点。

• 选择Blocking标签,选择Create Block按钮

• 选择From Vertices/Faces方式

看下图操作。

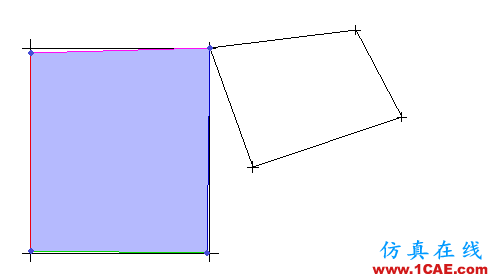

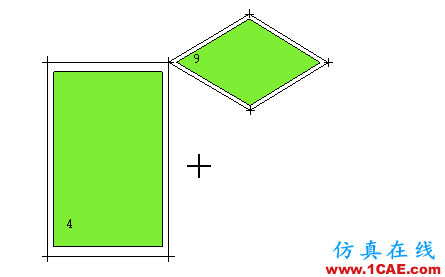

顺序为:先点击一个vertice,点击鼠标中键,在屏幕上选择三个点。注意点的顺序。

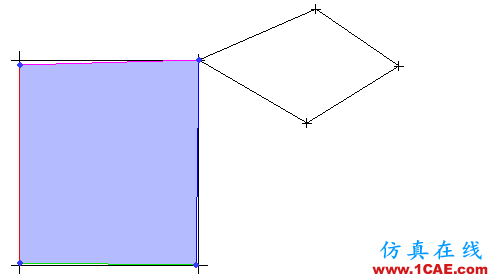

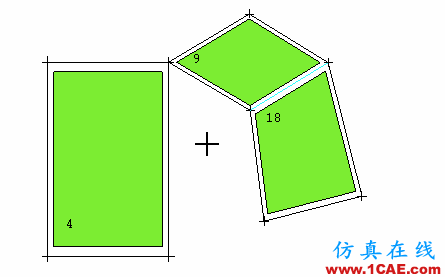

有2个vertices的时候,先选中两个vertices,然后点击鼠标中键,再选择两个points。如下图所示。

按次序点击vertices,然后中键,再选择1个point。

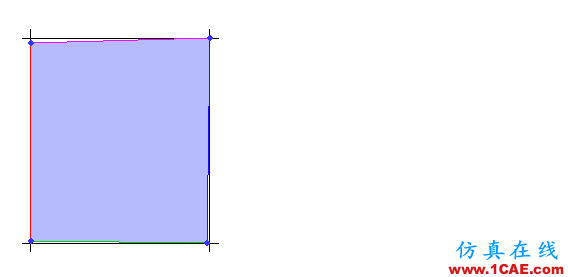

此时按次序选择Vertices即可。

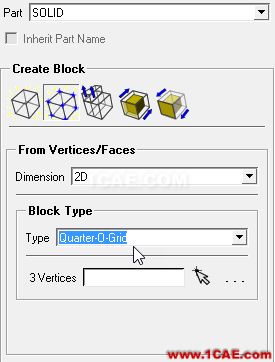

产生2DY型块只需要3个vertices。将Block Type设置成Quarter-O-Grid

如下图所示。
