搜索ICEMY-Block为三角形结构实体划分结构化网格
2016-10-07 by:CAE仿真在线 来源:互联网
形如下图所示的结构,使用Y-Block划分结构化网格
网格划分的基本思路:使用Y-block技术。首先建立底部底座六面体的块,对应好六面体,然后把块切割,再合并点,坍塌块,生成三角形块,然后在此三角形块上生成Y-block,再拉伸此块,即形成底座上不的三角棱柱的块,结束!
关键操作:1、坍塌块生成三角块:merge vertices--->collapes blocks(选择edges,blocks)。2、三角块内建立Y-block:edit block---->set type(type:Y-Block)。3、拉伸块:create block---->extrude face(s)(method:extrud along curve)!

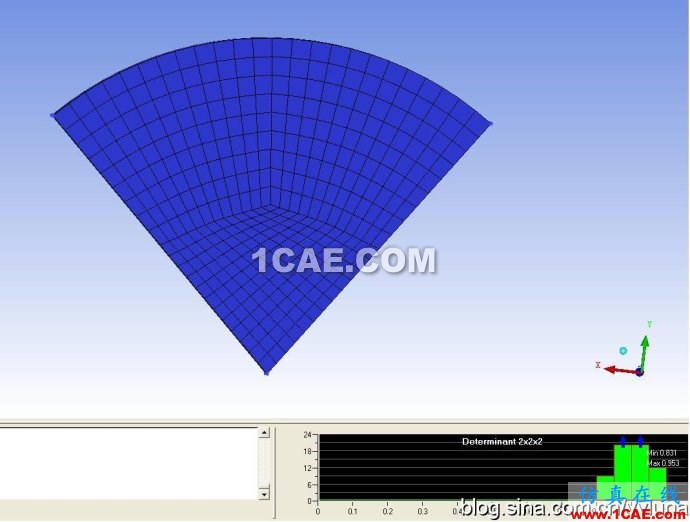

类似,扇形体也可以用Y-block划分结构化网格:
