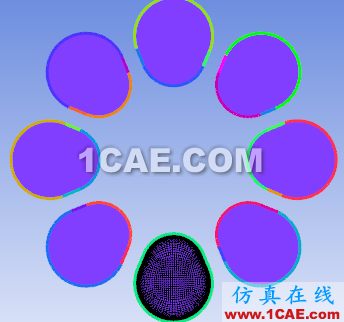

1周期性网格:当几何形状如下图时
首先划分单周期,然后再用旋转复制,生成所有网格?？梢越飧鐾夹慰闯芍芷谖?的图案,每个自周期有三个孔道,但是这三个孔道恰好成三角形,这种三角形有一个问题就是外侧的网格稀疏,内测的网格密集,这是不可避免的,如下图所示

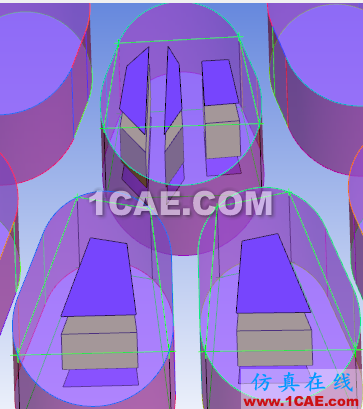

这样生成O-block时是这样的

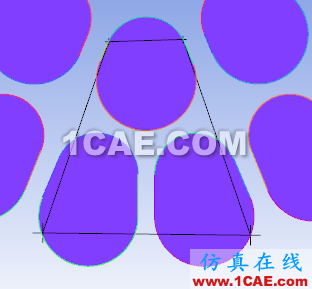

从这张图中可以很明显的看到结构网格的特点,块之间的映射关系并不会因为某些块的删去而受到影响,下边两个快之间的块虽然被删去了,但是他的映射关系在上一个块里表现了出来。这样下边两个块的两条边的点数之再加上中间被删去的块的点数=上边那个快的一条边上的点数,而三个孔道的面积却差不多,这样势必造成上边的网格稀疏,上边的网格密集,影响网格的质量。
为了解决这个问题,最好是内外层分别划分,而不要一起画。
具体过程如下

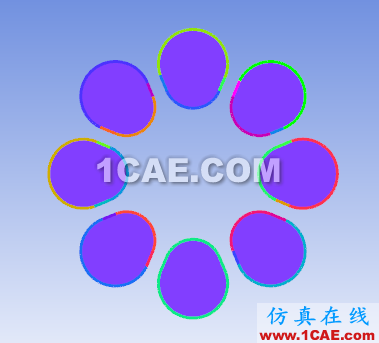

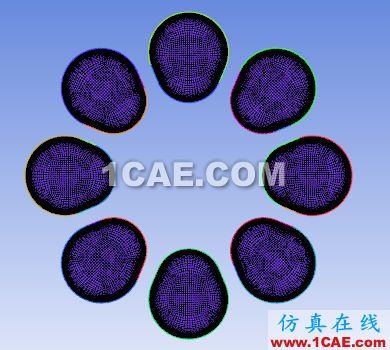

内层网格划分

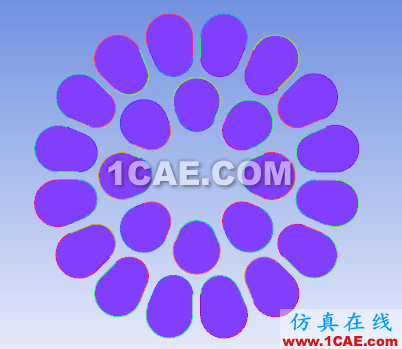

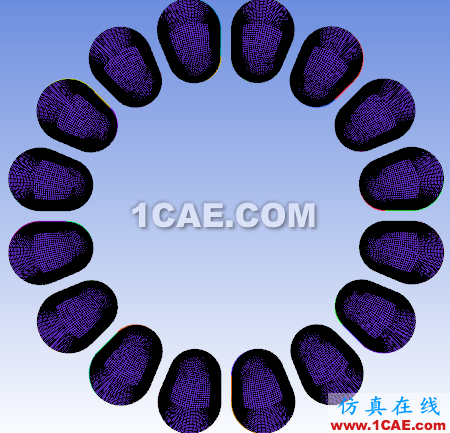

外层网格
总结:画这种周期网格时,各个自周期之间互不衔接,所以不用到edit
mesh 里去这是periodical vertex;但是当各个自周期相互接触时,必须进行periodical
vertex的设置,否则生成网格会出现错误。另外,设置复制的个数是要是n-1,如此例,总共16个子周期,但是在已经生成一个自周期的情况下,只需要复制,15份即可;在选择网格时,不能用框选,因为框选只是选择的表面的面网格,选不中体网格,这样复制旋转,没有意义,必须用那个黑叉选中所有的网格。
