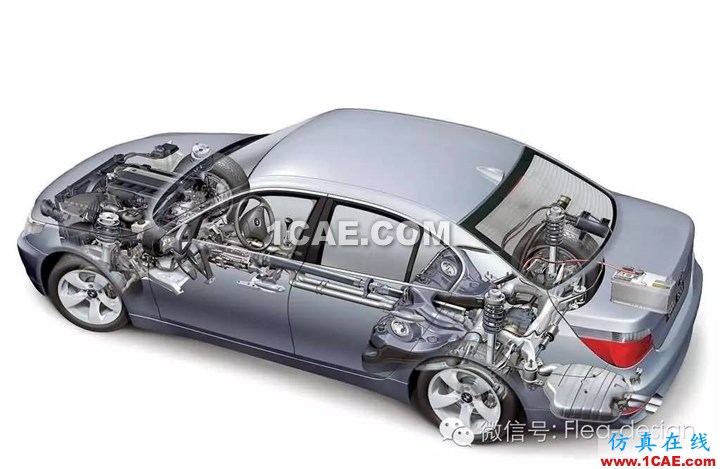

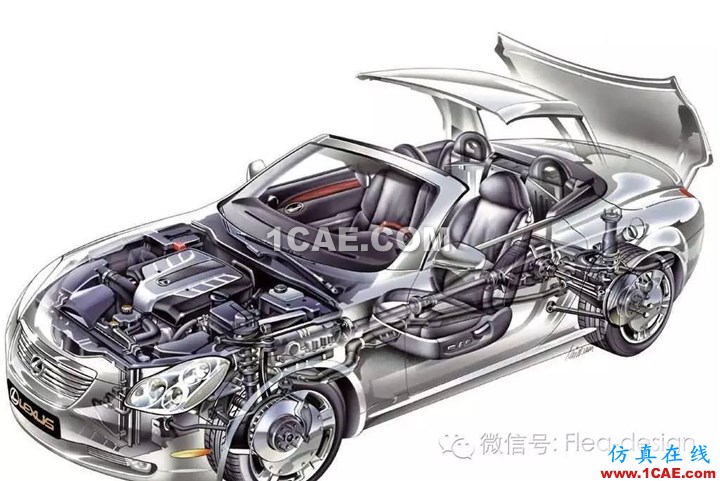

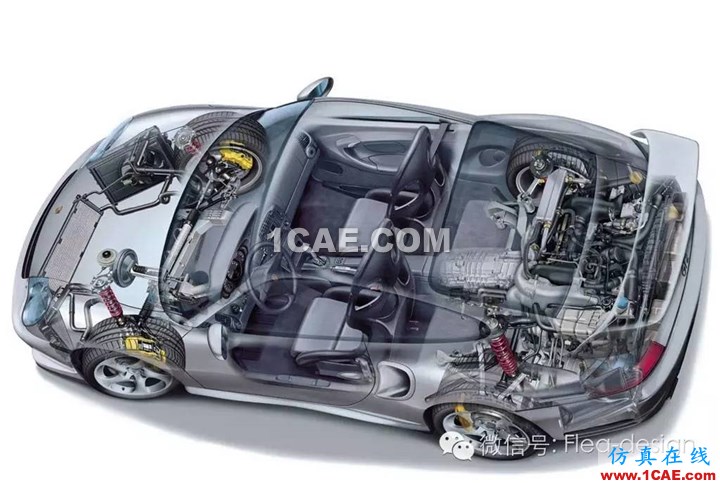

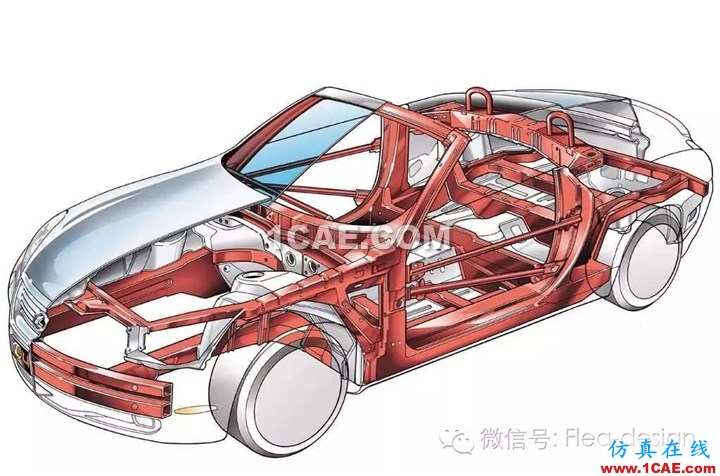

在推文开始之前,先看几张都见过的图片。

      对,就是这种能表达内部结构的透视图。其实这种视图的创建方法多种多样,在早期的时候,是美工用水粉、油彩...全凭一双灵巧的双手和对结构的认识来绘制的。再后来有了PS 技术,可以用电脑绘图,但还是处于平面阶段,劳动量依然巨大....再后来有了3D 渲染技术,才真正让这一炫技平民化。今天老李就给各位教一个创建零部件透视图的小技巧。

我们拿一个摩托车上的V2 汽油发动机模型作为案例,来创建一个表达它内部结构的透视图。

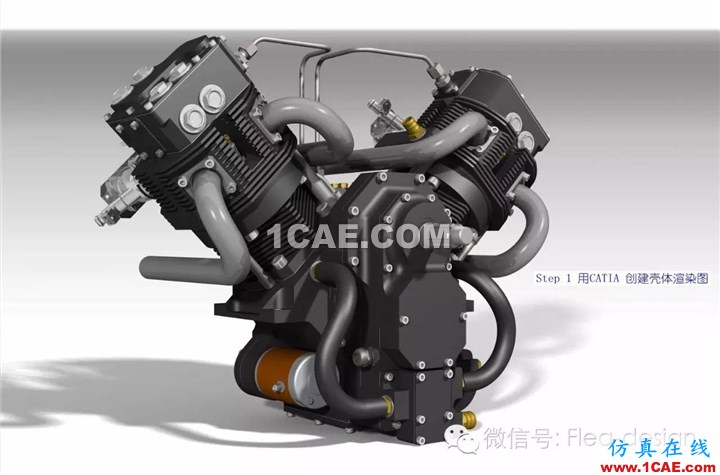

Step1创建外壳渲染图(CATIA 的渲染操作,将做一次专门的推送),旋转,移动模型在最合适的位置,创建一张外壳的渲染图并保存(比如高质量的JPG)。

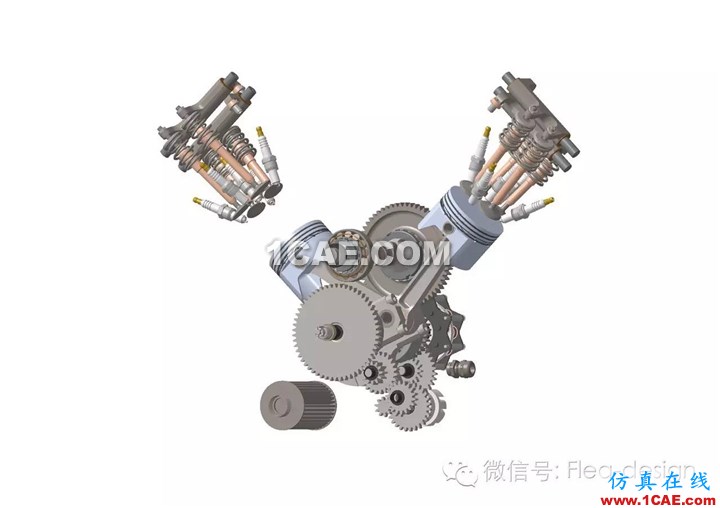

Step2 创建内部结构渲染图,同上一步的操作,创建出内部结构的渲染图,这里需要注意的是,模型的大小、位置,渲染的光效、背景均保持与上一步相同,唯一需要操作的就是从模型树中隐藏模型的外壳。

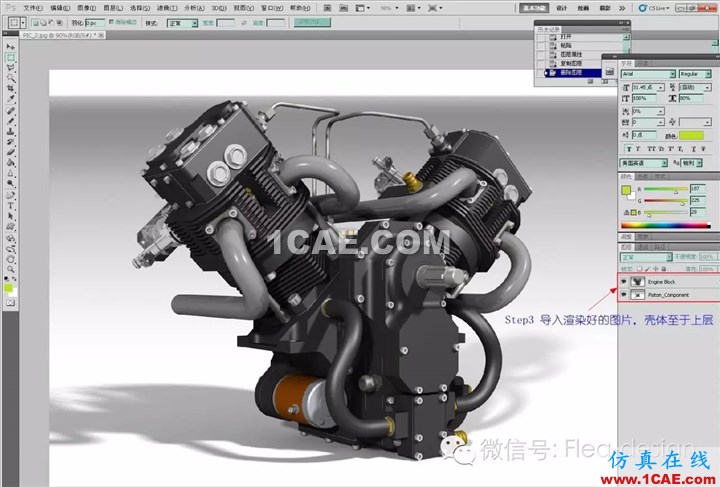

Step3 打开Photoshop,导入创建好的2张渲染图,并将壳图层体置于内构之上。

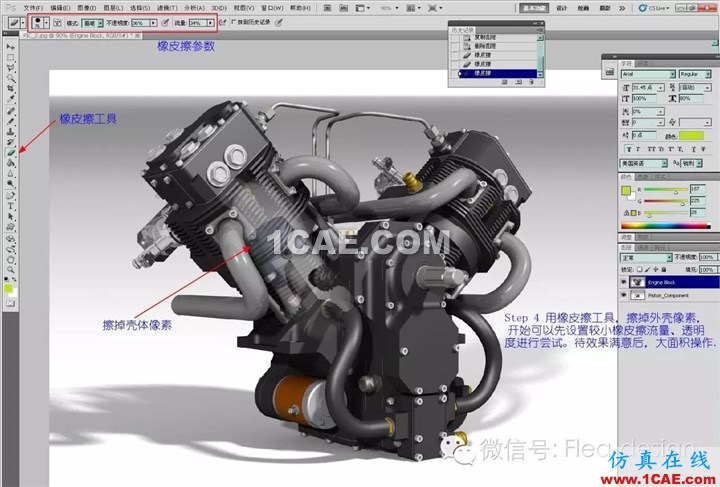

Step4 编辑壳体图层,用PS 橡皮擦,开始可调整较小的流量以及透明度,切换到壳体图层,在需要表达内构的地方,轻轻擦拭,并注意观察效果。

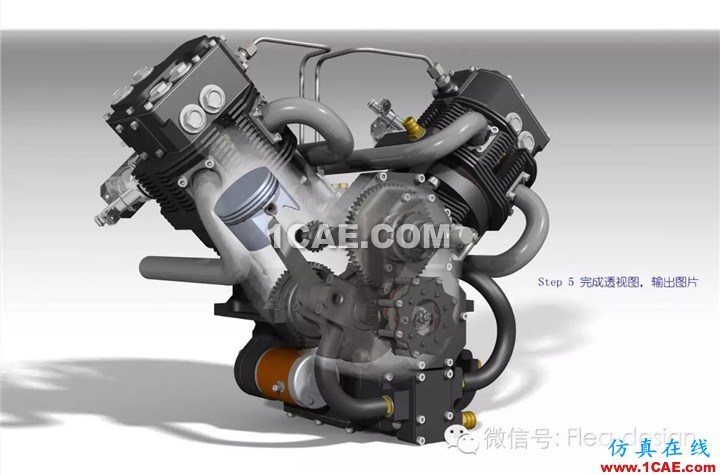

Step5 继续编辑,接上步,在局部效果满意之后可大面积的操作,直到完成所有表达内容,输出图片。

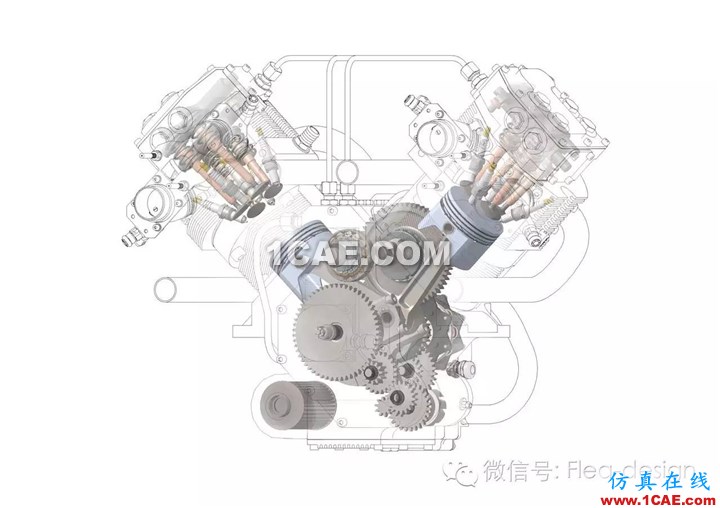

这只是一个简单的方法,类似的操作,我们还可以将外壳渲染成线框,而内构则为实体。如所示

线框外壳

实体内构

叠加结果

这一个小小的技巧会让你的产品说明书增色不少吧?
