Catia零件建模全过程详解

2017-03-21  by:CAE仿真在线  来源:互联网

本题主要是草图、凸台、凹槽、阵列、镜像、盒体、公式等命令的综合应用的一个小例子。

具体如下:

1、点击草图,以XY平面为基准平面进行绘制草图,随意绘制一个圆,在圆上用轮廓线绘制五条连续线段,如下图,注意有一点和H轴重合。

2、将圆转换为参考,并分别标注五条线段长度,五条线段约束为等效尺寸,长度为题中的80.如下图(可以一个一个的进行更改)。

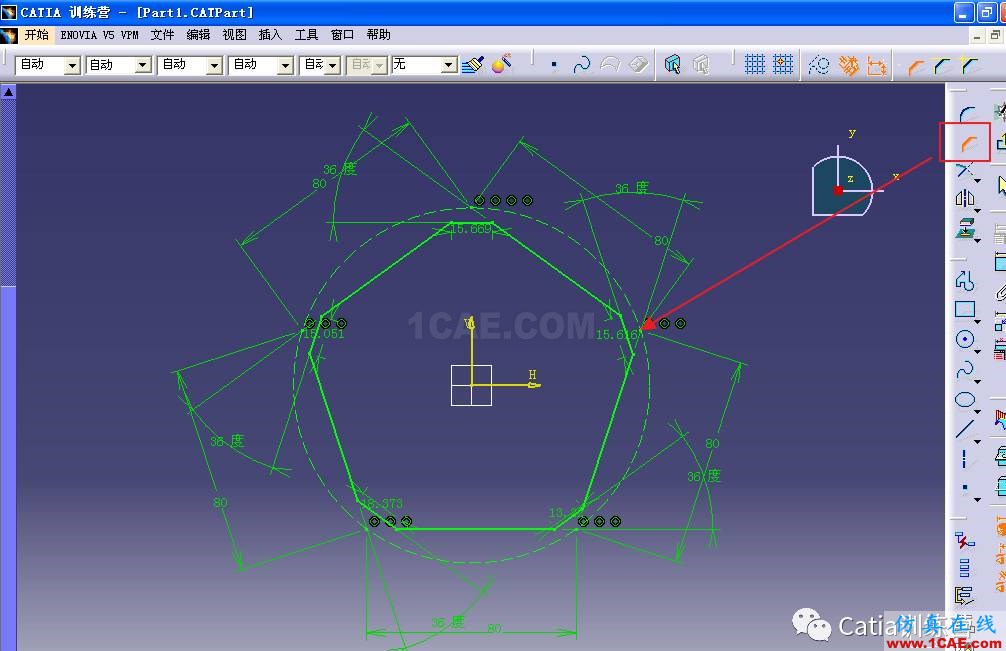

3、对正五边形顶角进行倒角,倒角后的长度为12,如下图

4、标注任意倒角后的边长,注意此时会过约束,将刚刚标注的转换为参考,具体如下

5、退出草图

6、点击凸台命令,拉伸凸台,稍微多拉伸点,此处小编拉伸100(不一定非要100),如下图

7、以拉伸后的凸台的上表面为草图平面,绘制上面的小的正五边形步骤同步骤1、步骤2,注意约束边长为12.五边形的一个尖点和上面做的五边形的尖点相反。如下图

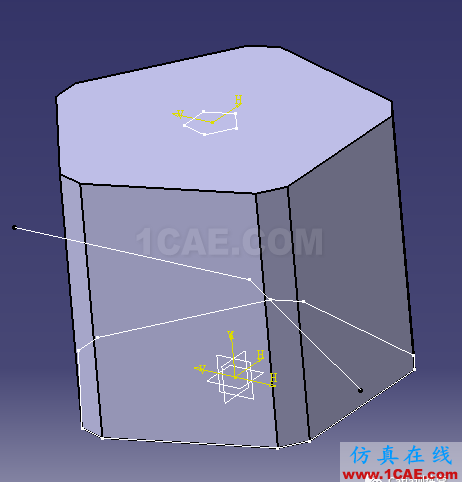

8、以YZ为平面建立定位草图

9、任意画一条斜线,下端点约束在面上,且距离下边距离为6mm。

10、约束此线的长度。右键编辑公式,公式为 步骤4中的参考尺寸*sin(60/180*PI)

11、约束斜线上端点和上面小五边行的顶点共线。

12、以斜线的上端点为起点,向左画一条水平直线。退出草图

13、用凹槽将上面的去除,如下图

14、旋转阵列,将刚刚做的凹槽进行阵列。

15、以上图所示三点创建平面。

16、以上面创建的平面为草图平面,建立大于边界的矩形,并退出草图。如下图所示

17、创建凹槽,如下图

18、旋转阵列凹槽,如下图所示

19、进行抽壳,壁厚为4mm,如下图

20、将上面挖空三角。用凹槽命令(比较简单这里不在重复描述)如下图21

21、旋转阵列凹槽,如下图

22、将上面的以XY平面进行镜像,完工。
