【品质课堂】Catia实用小技能--巧除R角

2016-12-01  by:CAE仿真在线  来源:互联网

移除面命令是数据修改中使用频率最高,主要作用用来移除R角、凸台等,运用得当能够节省我们许多宝贵的时间,但往往事与愿违,于是……小编常常苦晕在厕所,实在是搞不定啊!

下面我们来看一个范例,深扒一下,看看到底发生了什么,才导致我这个倒角总是不对!

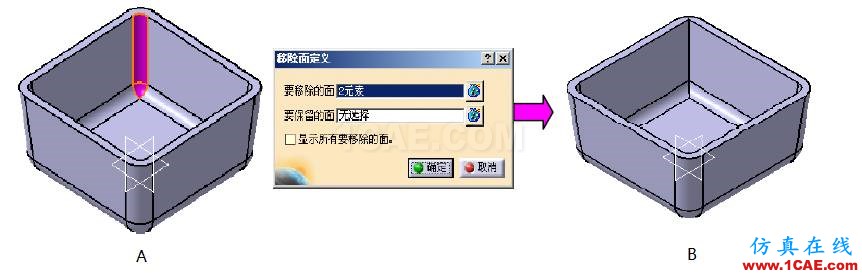

如图1,我们想将实体A内部的竖直向R角移除,得到实体B。

图1

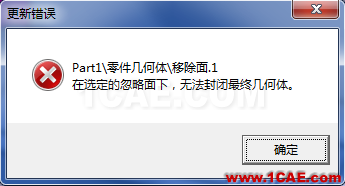

结果系统却报出了错误信息……

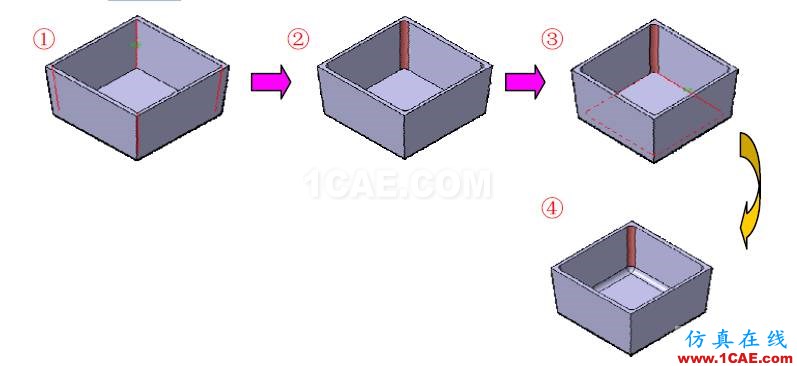

原来,R角并不是说移除就能移除的,它和我们倒角的顺序是有很大关系的,图2是我们倒角的顺序图 。在实体绘制中,我们首先进行了竖直面的倒角,随后又对水平面进行了倒角操作。对于系统而言,如果我们对竖直面的R角进行移除操作,就会令水平面的四个R角失去存在的基础,系统则会报错。

图2

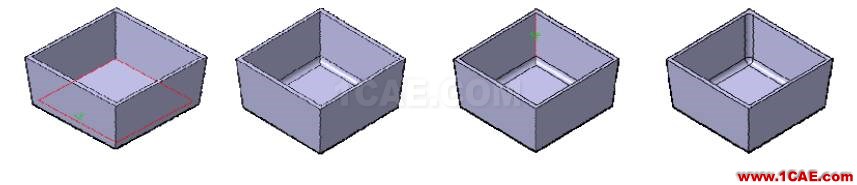

现在,我们如果换一种倒角顺序,先对壳体底部的四个边进行倒角,再对四个竖直面进行倒角,如图3。 那么,竖直面的R角存在与否就不会对水平面的R角产生影响,这时候我们用移除命令移除竖直面的R角时,就可以轻松得到图1B的实体啦~

图3

看完上面的范例,你应该对R角的移除有了一个新的认识吧。删除R角时一定要有耐心,仔细分析,先去除哪一个再去除哪一个,他们之间是否有先后顺序……直到最后完成去R角,数据得以修改,这时我们所有的辛苦都会统统消失,一股自豪感定会油然而生!
