GB/T 17626的本部分,即GB/T 17626.2-2006(IEC 61000-4-2:2001),规定电气和电子设备遭受直接来自操作者和对邻近物体的静电放电时的抗扰度要求和试验方法,还规定了不同环境和安装条件下试验等级的范围和试验程序。

本标准的目的在于建立通用的和可重现的基准,以评估电气和电子设备遭受静电放电时的性能。此外,它还包括从人体到靠近关键设备的物体之间可能发生的静电放电。

静电放电,具有不同静电电位的物体相互靠近或直接接触引起的电荷转移。

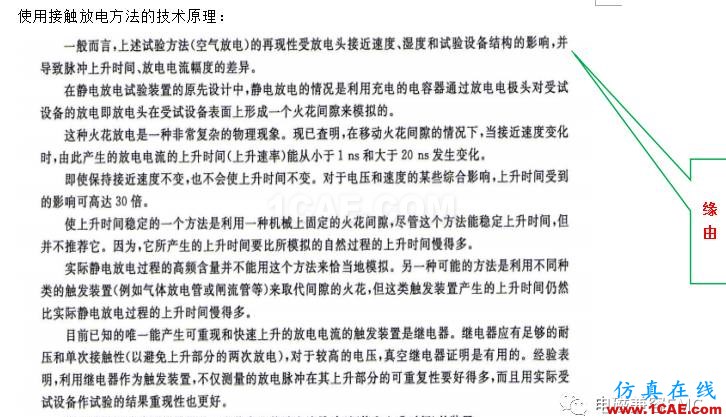

接触放电方法:试验发生器的电极保持与受试设备的接触并由发生器内的放电开关激励放电的一种试验方法。

空气放电方法:将试验发生器的充电电极靠近设备并由火花对受试设备激励放电的一种方法。

直接放电:直接对受试设备实施放电。

间接放电:对受试设备附近的耦合板实施放电,以模拟人员对受试设备附近的物体的放电。

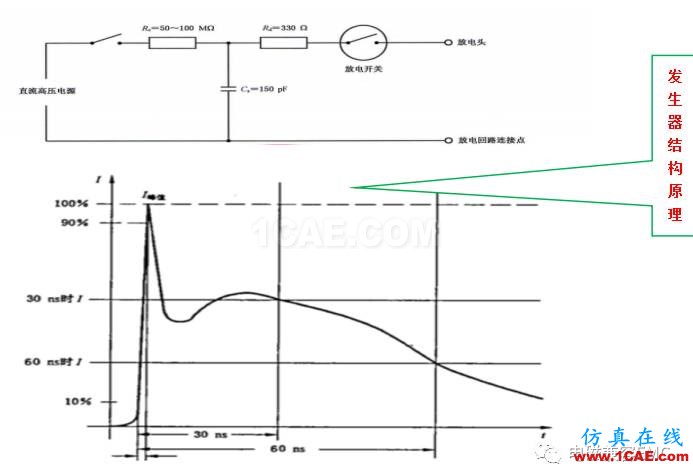

静电放电发生器的特性:

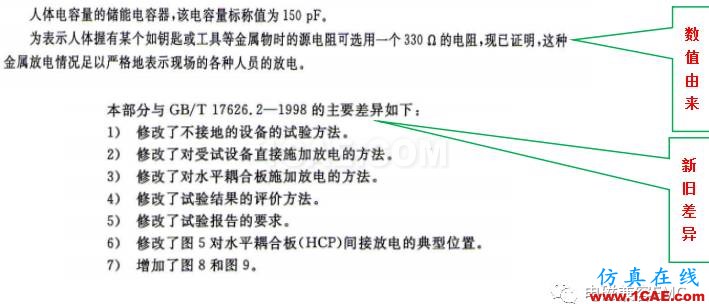

输出电压:接触放电8kV,空气放电15kV; 储能电容:150(1±10%)pF;

放电电阻: 330(1±10%)Ω;充电电阻: 50 MΩ与100 MΩ之间; 输出电压示值的容许偏差:±5%; 保持时间:至少为5s

试验发生器中放电回路的电缆一般长为2 m,其构成应使发生器满足波形的要求。若不够长,可使用不超过3 m,但必须校验是否符合波形的技术规范。

基本条件:

最小厚度0.25 mm的铜或铝的金属薄板,其它金属材料至少是0.65 mm。接地参考平面的最小尺寸为1 m2,每边至少伸出受试设备或耦合板之外0.5 m,并将它与保护接地系统相连。受试设备与周围物体最小距离是1 m,耦合板带有每端470 kΩ电阻的电缆与接地参考平面连接。

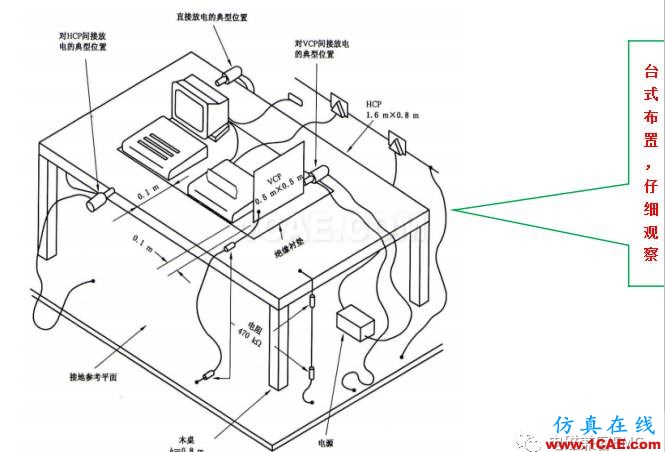

台式设备:

0.8 m高的木桌,水平耦合板面积1.6 m×0.8 m,用一个厚0.5 mm的绝缘衬垫。如果受试设备过大,与边距离0.1 m;若不能,加桌子,与另一块距0.3 m。

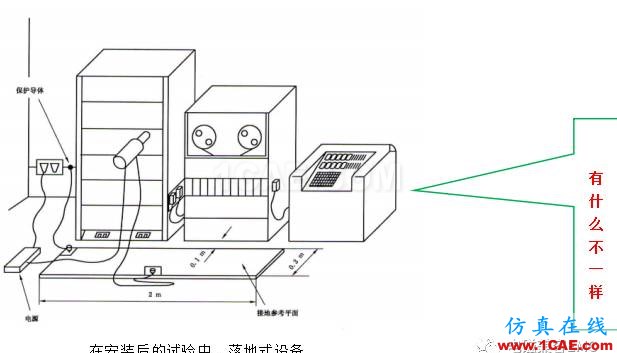

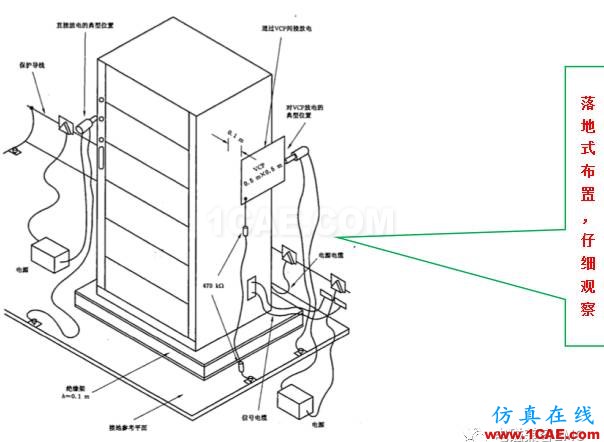

落地式设备:

0.1 m的绝缘支架与接地参考平面隔开。

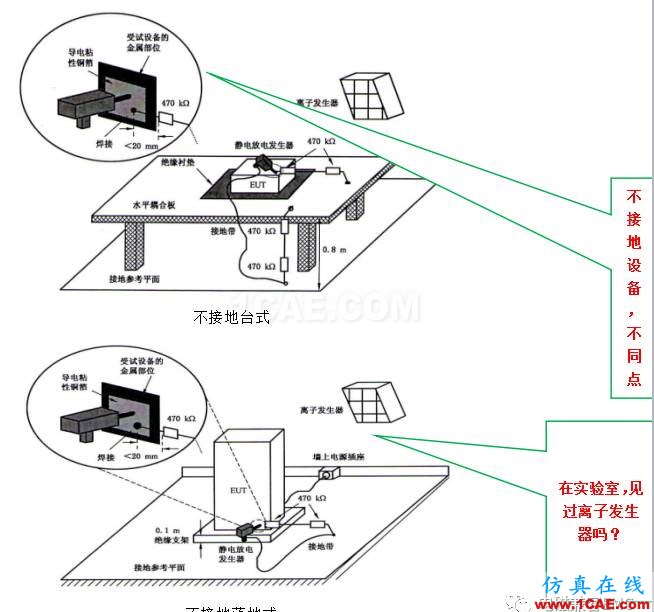

不接地设备的试验方法:

适用于安装规范或设计不与任何接地系统连接的设备或设备部件,包括便携式、电池供电和双重绝缘设备(II类设备)

备注:按照触电防护方式,电气设备分为以下4类:

0类。这种设备仅仅依靠基本绝缘来防止触电。0类设备外壳上和内部的不带电导体上都没有接地端子。

Ⅰ类。这种设备除依靠基本绝缘外,还有一个附加的安全措施。Ⅰ类设备外壳上没有接地端子,但内部有接地端子,自设备内引出带有?；げ逋返牡缭聪?。

Ⅱ类。这种设备具有双重绝缘和加强绝缘的安全?；ご胧?。

Ⅲ类。这种设备依靠特低安全电压供电,以防止触电。

通常?；ば越拥匚颐鞘强吹缭聪呤侨齈IN的,有接地线,只要电源线符合的话,就判定产品为I类设备了。如果电源线插头是2PIN的话,产品为II类设备。

基本原理:不接地设备或设备的不接地部件不能如I类供电设备自行放电。

防止电荷积累,应使用带有每端470 kΩ电阻的电缆。放电线缆的一个电阻应靠近试验点,最好小于20 mm,第二个靠近电缆的末端。

气候条件:

——环境温度:15℃~35℃;

——相对湿度:30%~60%;

——大气压力:86 kPa~106 kPa

注意:在标准4.2电磁兼容性中,任何事物写成事务了(纠正一下)

试验的实施:

静电放电发生器的电极头通常应垂直于受试设备的表面,详情如下:
