几句话描述SNP文件格式（s2p,s3p,s4p）

2023-02-08  by:CAE仿真在线  来源:互联网

hfss仿真中,经常会碰到SNP文件格式,如s2p,s3p,s4p,下面使用图文简单几句话描述SNP文件格式(s2p,s3p,s4p):

除了开头的是频率,其余项目都是S参数的两个值的重复,即 f 【S11的Value,S11的Angle】 【S12的Value,S12的Angle】如此重复,当s下标的第一个数字变化时转行

至于f,value,angle的单位看#开头的定义,分别为:

频率单位:[HZ/KHZ/MHZ/GHZ]

Value的类型:[S/Y/Z/G/H]

Value\Angle的形式[MA/DB/RI] 分别表示幅值和角度,DB和角度,实部虚部

[R n]表示归一化阻抗,一般为50dB

结合上述的图示说明,理解是不是很简单呢!

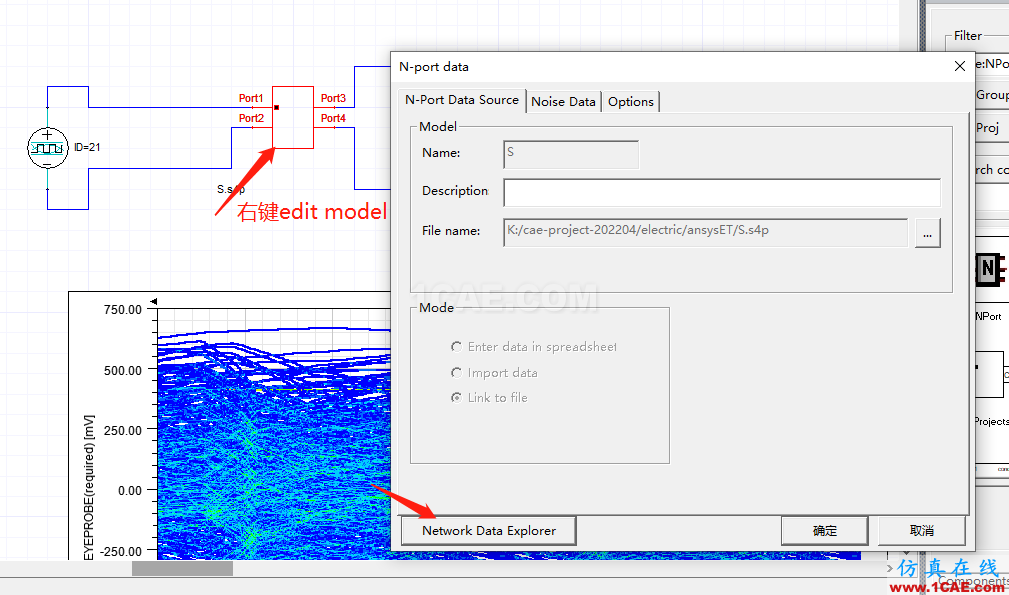

在ansys electronics里面可以这样浏览snp文件的图形:

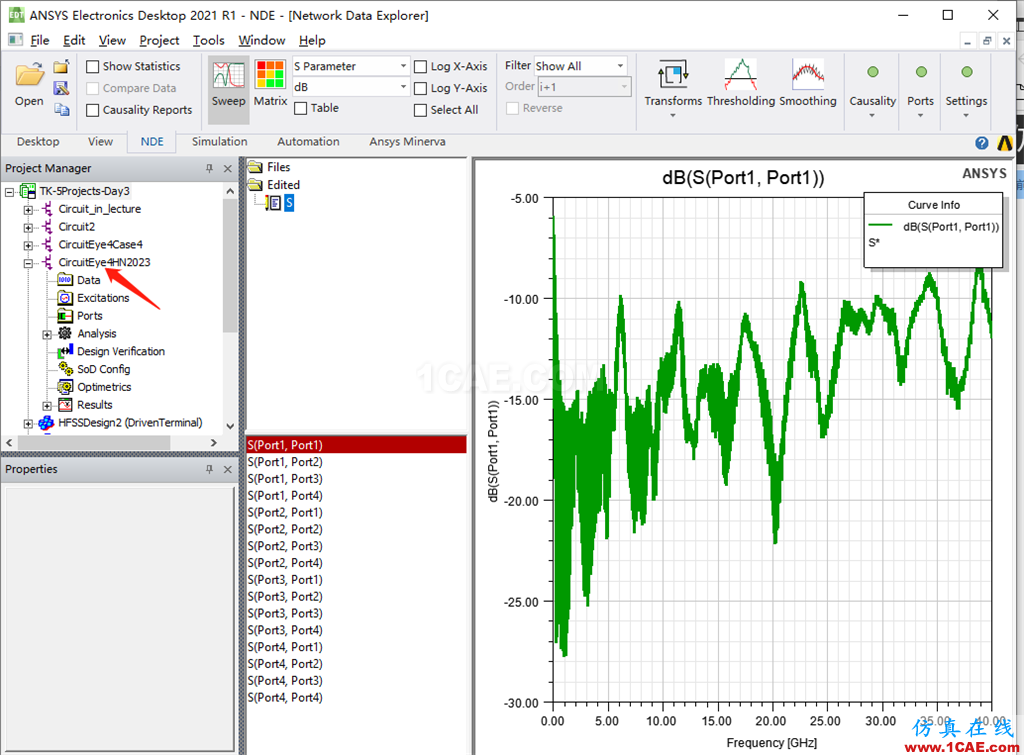

通过这种方式可以查看各项s参数的曲线图形。在做眼图之前请先看看基本的数据,如反射,串扰,如果这两项参数不理想,眼图很可能就不理想!

以上是仿真在线hfss培训课程中一点小小的的经验分享,希望同学能拿捏这个snp文件的格式。
