搜索midas civil建模直桥转曲桥的注意点
2017-05-12 by:CAE仿真在线 来源:互联网

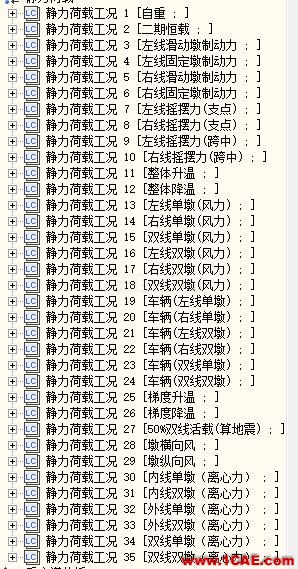

如有跨径相同的直桥与曲线桥(都要计算),荷载特别多,如下图所示,重新加载太累,这个时候应该首先建立直桥模型,将荷载加好,然后将直桥变换成曲桥模型,只需要将对应的节点坐标列换即可。这里面要注意以下几点。
(一)所有荷载必须按局坐标单元坐标系下加载,这样直变曲后荷载依然依附于单元。
(二)直变曲后需要将竖向单元的beta角,以及内部弹性连接的beta
角更换成变换后的实际beta 角。
(三)直线桥没有离心力,可以在直线桥建模时给一个很小很小的值,这样后面曲线桥建模只需要在midas荷载表格中修改相应的值即可。
(四)直变曲单元对应可借助auotcad,BRtools常用桥梁绘图辅助工具。曲线布孔,曲线分段等等方法。
