搜索对Midas中螺旋箍筋约束混凝土Mander模型的质疑
2016-12-13 by:CAE仿真在线 来源:互联网
最近发现Midas Civil中螺旋箍筋约束混凝土Mander模型的计算可能有误,截至该软件的V7.9.0版仍未做更改。此错误出现在约束核心砼有效面积Ae的计算公式,如下图的Circular Spirals
而Mander原论文中关于螺旋箍筋约束核心砼有效面积Ae的计算公式推导如下:
,
,
可得到:
该错误可通过原文中试验与计算数据验证,原文中的试验对象为如下圆柱截面,

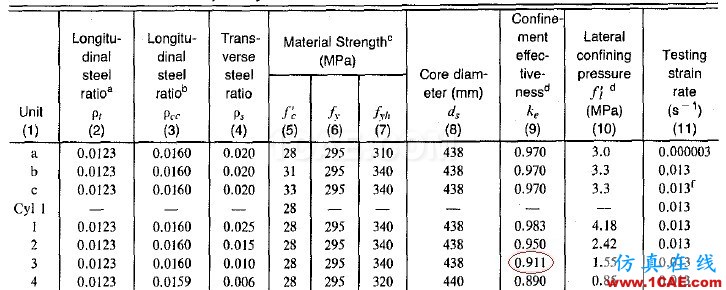

其ke值为0.911,如下表所示:

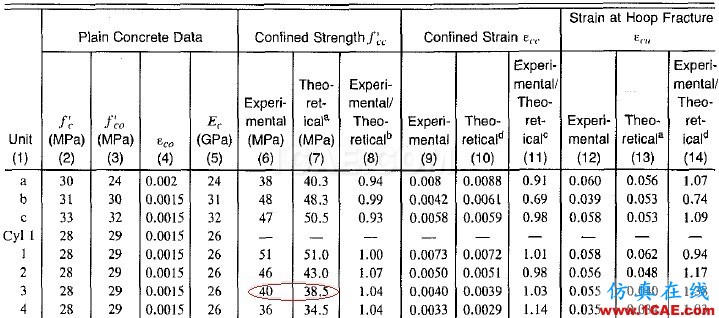

约束砼的峰值应力试验值为40MPa,计算值为38.5MPa,如下表所示:

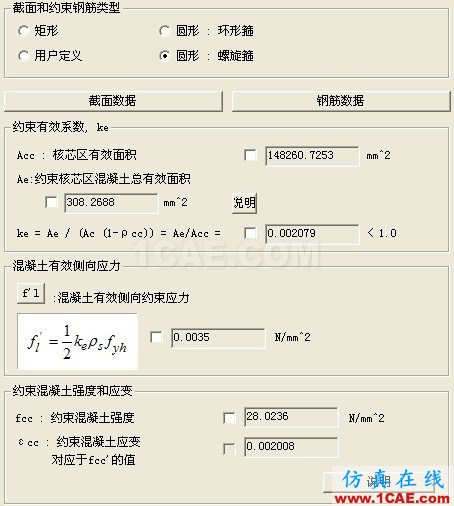

而Midas的默认计算结果如下图所示,有效约束系数ke和峰值应力fcc均与原文相距甚远,

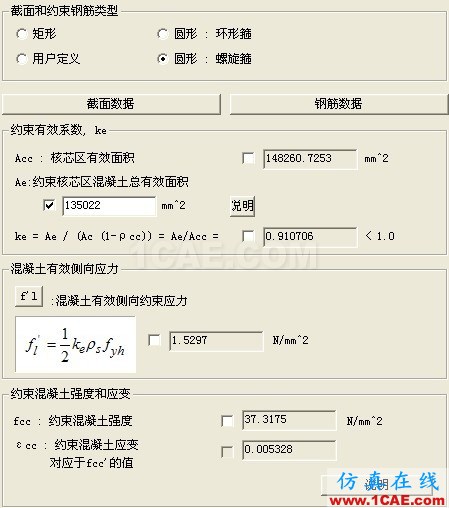

自行修改Ae值为135022 mm2后,其有效约束系数ke和峰值应力fcc就与原文就接近了,如下图所示:
注:以上出现的原文图表参见 Mander and Priestley, Observed stress-strain behavior of confined concrete, 1988
