搜索MIDAS和ANSYS网壳非线性屈曲分析注意事项
2016-12-02 by:CAE仿真在线 来源:互联网
首先,MIDAS进行特征值屈曲分析时,应该已经自动对杆件进行剖分,即两个节点之间的一根杆件已经被剖分成2个以上杆或梁单元。由此,使用ansys进行网壳特征值屈曲和非线性屈曲分析时,应注意将杆件剖分为2~3个单元,才能得到合适的结果。
以下是测试模型:MIDAS使用两单元,ANSYS使用beam188单元。
如图,为midas计算的一阶屈曲模态,特征值系数为:16.86

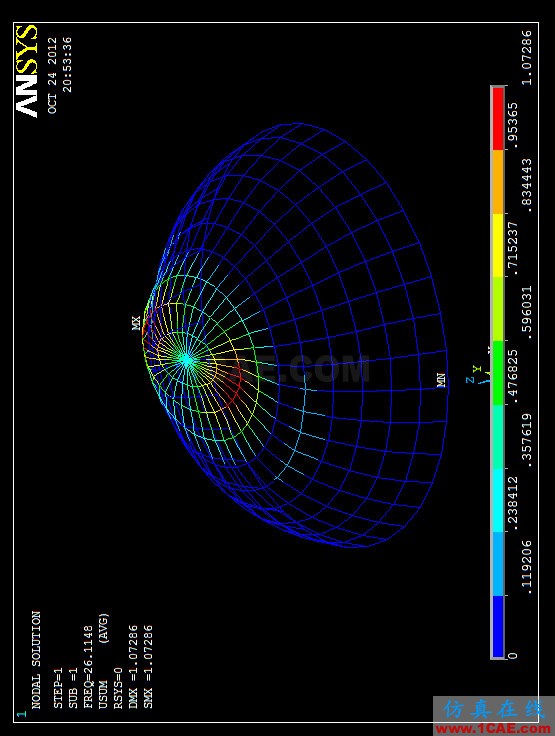

这图为ansys在相同情况下,每根杆件只划分一个单元的一阶屈曲模态,特征值系数达到了26.1148,且模态不一致。

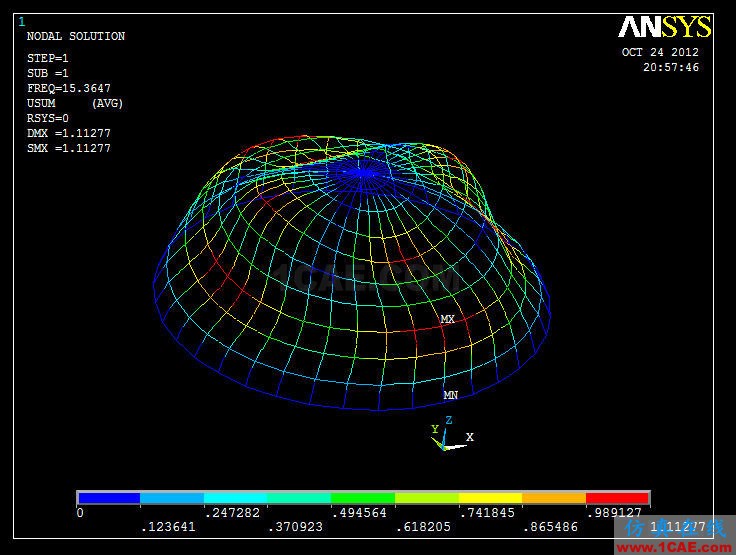

下图为ansys在每根杆件划分两个单元的去取模态,特征值系数为15.54,与midas附合,且模态一致。
