MIDAS CIVIL中预应力钢束的输入

2016-11-16 by:CAE仿真在线来源:互联网

具体步骤如下:

(1)为了后面提取坐标,根据图纸画钢绞线图于CAD。注意单位,竖平弯关系及曲线半径,为了后面方便及直观,最好画出梁的立面图。如图4.1所示。

图4.1 钢束及梁里面布置图

(2)转换钢绞线中的圆弧部分

在钢束形状输入过程中圆弧的控制点不是圆弧的两端点,而是两直线延长线的交点加圆弧半径,图4.2为用户手册中的控制点半径示意图。

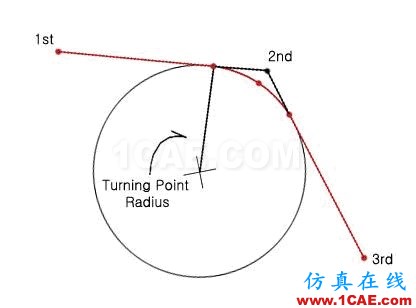

4.2 控制点半径示意图

转换过程如下:①.把圆弧两端相连的直线延长并相交②删去弧线,转换前后如图4.3所示。

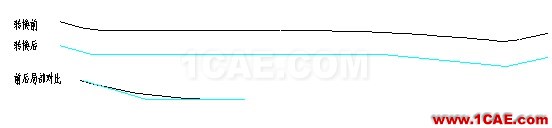

图4.3 圆弧转换示意图

(3)生成多段线(pline):命令pedit→M(多条)→......→合并(J)→......(省略部分为默认即空格)。

(4)提取坐标:工具→宏→加载工程(加载坐标提取工具dvb文件)→Alt+F8(运行宏)→点击要提取坐标的多段线,选择原点。这样可以将导线的坐标输出到excel表中,程序可自动检测是否启动excel,若已打开excel表则直接写入此表中,否则自动启动excel,建立新表写入数据。

注意:①.竖弯钢束直接选择梁顶端点作为原点(这与前面偏心“中-上”保持一致);平弯选择始点为原点,后来根据图纸平移。钢束平竖弯始末点的坐标一定要相同,否则输入时出错。②.最好在一个独立的Excel工作表中提取坐标,然后复制到另一个中编号、修改、保存。提取坐标过程中有时会覆盖前面前面提取的坐标,这使得更有必要复制到另一个工作表。

(5)钢束输入

①.钢束特性值应提前定义好,其名字起n束为好。

②.钢束的名称与图纸对应并结合位置。

③.平竖弯都有的选择2d,只有竖弯的选择3d。

④.分配单元相当重要,输入钢束所在的所有单元,。当分派分配单元不同时,相同钢束产生的作用(预应力)也不同。

⑤.注意:

a.输入坐标默认x从小到大,当粘贴一组x从大到小的坐标时,x自动按从小到大的顺序排列,而其他坐标并不随着变化,从而引起坐标不对应的错误,故最好线在Excel中排好顺序(从小到大)再复制的Midas中。

b.钢束输入后应通过不同的视图方式检查是否正确(对称性等)。

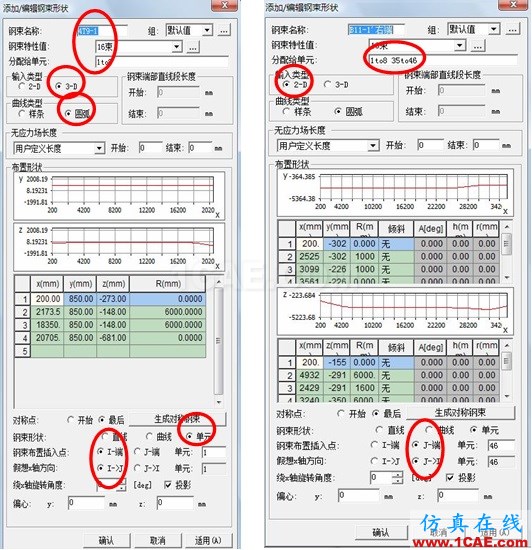

添加或编辑钢束形状如图4.4所示。
