Midas-Civil教程4-6

2016-10-27 by:CAE仿真在线来源:互联网

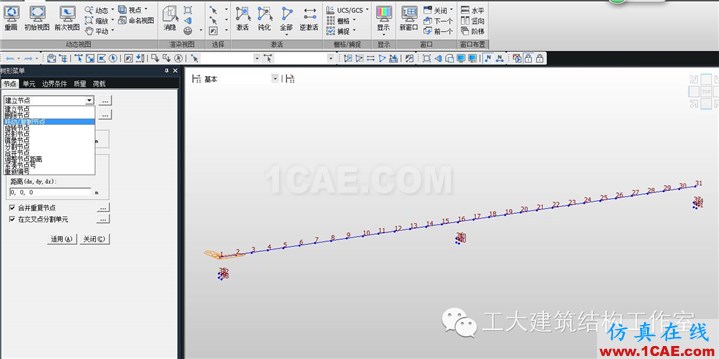

04-建立节点
节点是有限元模型最基本的单位,节点的建立可以采用捕捉栅格网、输入坐标、复制已有节点、分割已有节点等方法来建立新的节点,另外在复制单元的同时程序会自动生成构成单元的节点。
节点建立过程中可能会出现节点号不连续的情况,这是可以通过对选择节点进行重新编号或紧凑节点编号来进行编辑。

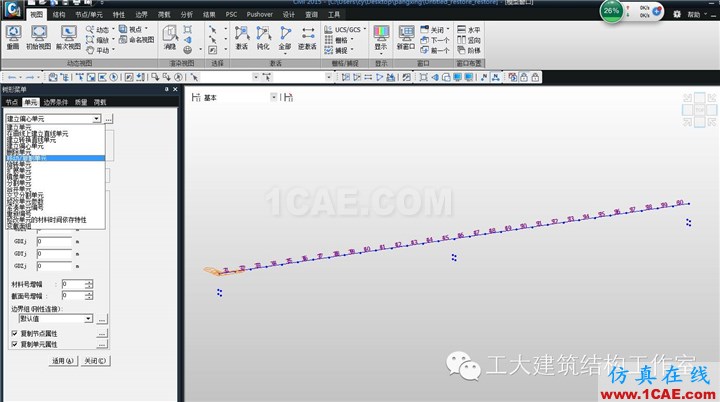

05-建立单元

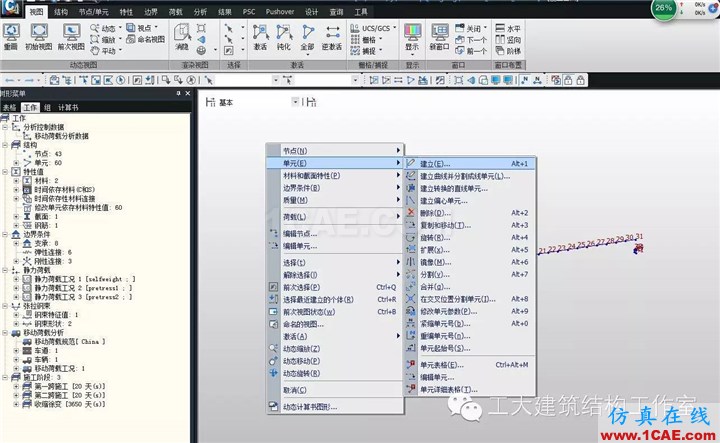

在 MIDAS/Civil 中可以通过多种方法来建立单元,包括连接已有节点建立单元、对已有单元进行分割建立新的单元、扩展已有节点或单元生成更高维数的单元、导入 AUTOCAD的 DXF 文件来生成单元的方法等。
对于复制单元、分割单元、扩展单元都可以执行等间距操作和任意间距操作。
需要注意的是:使用镜像功能复制单元时,新生成的单元的局部坐标系方向与源单元的局部坐标系方向相反,因此需要调整单元的局部坐标系方向使得输出的单元内力方向统一。在导入 AUTOCAD 的 DXF 文件时, 只要选择需要的图层中的图形文件就可以方便的建立整体结构模型,然后再对导入的单元赋予单元属性即可完成结构模型的建立。

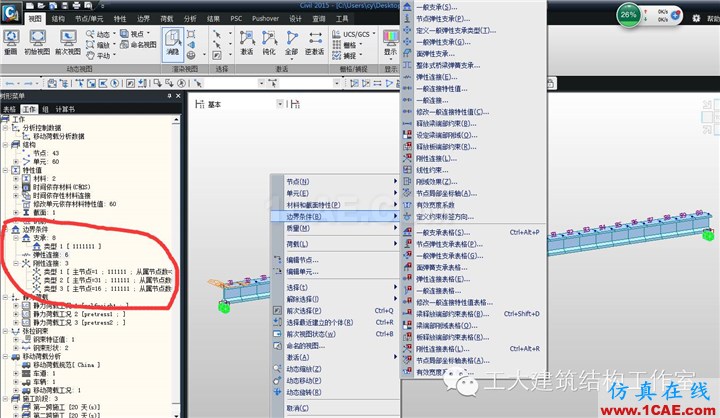

06-定义边界条件
MIDAS/Civil 里包含多种边界表现形式。这里介绍的比较常用的一般支撑、节点弹性支撑、面弹性支撑、刚性连接等边界条件的定义方法。

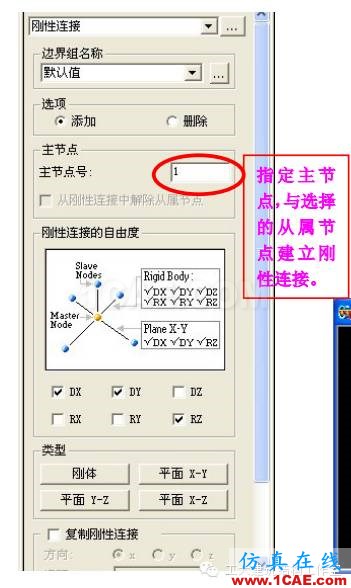

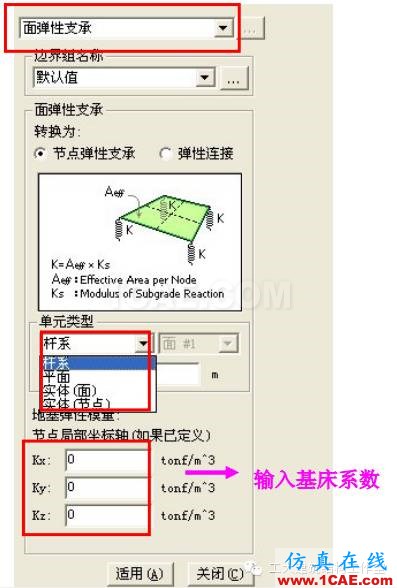

一般支撑是应用最广的边界条件,选择要施加一般支撑的节点,选择约束自由度方向即完成一般支撑的定义。节点弹性支撑的定义方法同一般支撑,不同的是在定义约束的自由度方向要输入约束刚度。面弹性支撑不仅可以针对板单元来定义弹性支撑条件,而且可以对梁单元、实体单元来定义面弹性支撑。这种支撑条件在模拟结构与土体的连接条件时应用比较广。需要输入的参数地基弹性模量,这个可以在地质勘查报告中查得。对于弹性连接和刚性连接涉及的都是两个节间的连接情况。对于弹性连接选择连接的自由度方向和该方向的刚度参数就可以了,弹性连接的方向是按照连接的两个节点间的局部坐标系方向来定义的!刚性连接是强制从属节点的某些自由度从属于主节点。
