知识库丨MIDAS Civil 不同材料阻尼比设定方法

2016-10-27  by:CAE仿真在线  来源:互联网

不同材料阻尼比设定方法

具体问题:

对于钢-混凝土混合结构,结构中存在两种或两种以上的材料,由于各种材料的阻尼比并不相同,如果仍统一按照相同的振型阻尼比(如0.02或0.05)进行输入,则计算得到的地震荷载就会有差别,进而影响构件的内力和配筋。因而对于这种混合结构,如果钢构件与混凝土构件的体量相差不是太大,推荐采用组阻尼比进行反应谱分析。

具体解答:

1. 定义组阻尼比

具体命令:模型->材料和截面特性->组阻尼:应变能因子

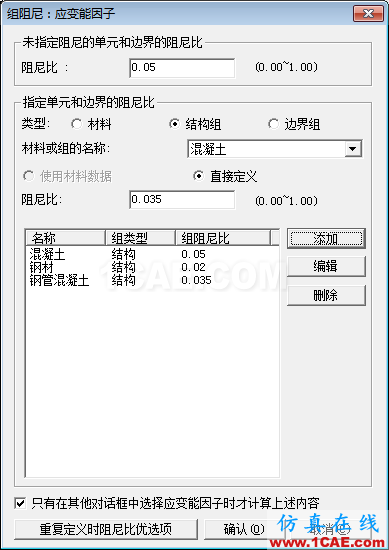

① 定义结构组,对不同的结构组定义不同的阻尼比(如图2.1所示)。

图2.1 按结构组定义组阻尼比

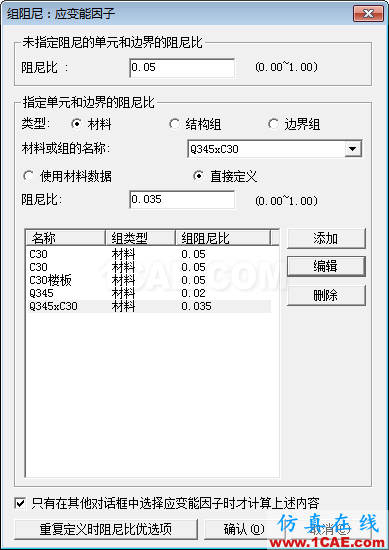

① 在定义材料的同时输入阻尼比(如图2.2所示)。

2、定义反应谱函数

具体命令:荷载->反应谱分析数据->反应谱函数

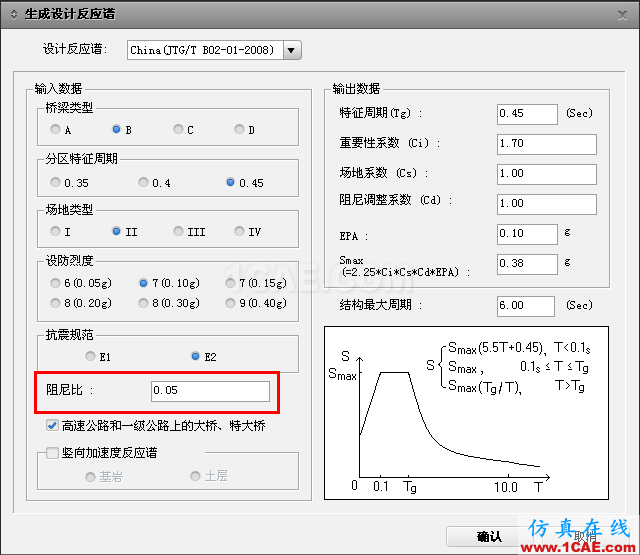

如图2.3所示,定义两个反应谱函数,阻尼比分别为0.05和0.02,该值取为各种材料阻尼比的下限和上限。

阻尼比=0.05

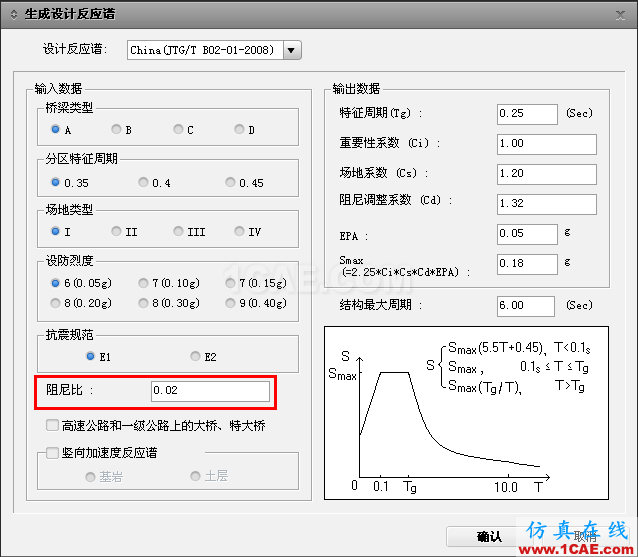

(b)阻尼比=0.02

图2.3 定义反应谱函数

3、定义反应谱荷载工况

具体命令:荷载->反应谱分析数据->反应谱荷载工况

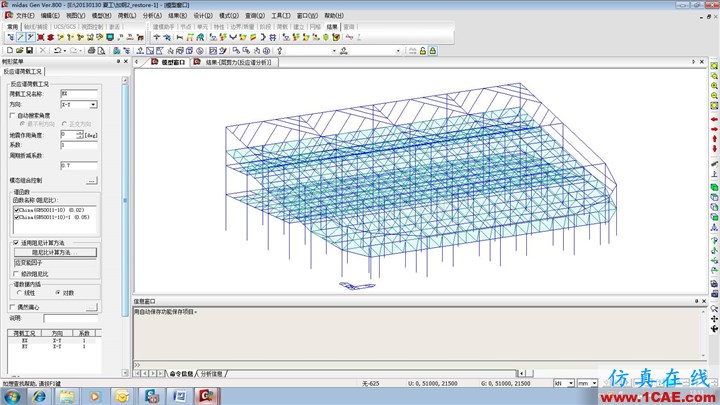

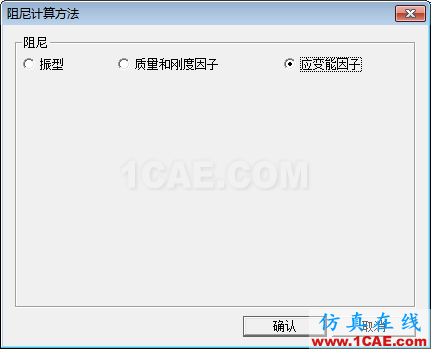

定义反应谱荷载工况时,需要同时勾选两个反应谱函数,并勾选“适用阻尼比计算方法”后,将阻尼比计算方法设为应变能因子(如图2.4所示)。

图2.4 反应谱荷载工况

定义多个反应谱函数时,程序会根据各个振型的阻尼比,对反应谱函数进行内插,得到各个振型的水平地震影响系数值,此时不必勾选“修改阻尼比”选项。

如果只定义了一个反应谱函数,可以通过勾选“修改阻尼比”选项,对各个振型的水平地震影响系数进行修正。

修正公式:

说明:

• 该修正公式是以阻尼比等于0.05作为基准进行修正的,因而定义反应谱函数时,应将阻尼比取为0.05。

• 分别定义阻尼比=0.02和阻尼比=0.05的两个反应谱函数,地震影响系数最大值之比与1.333比较接近。但该修正公式仅是简化的计算方法,最好采用第一种方法,即定义多个反应谱函数,通过内插得到各个振型的地震影响系数。
