连载-“老朱陪您学Civil”之梁桥抗震9

2016-10-29  by:CAE仿真在线  来源:互联网

7.4.2 Pushover的详细过程

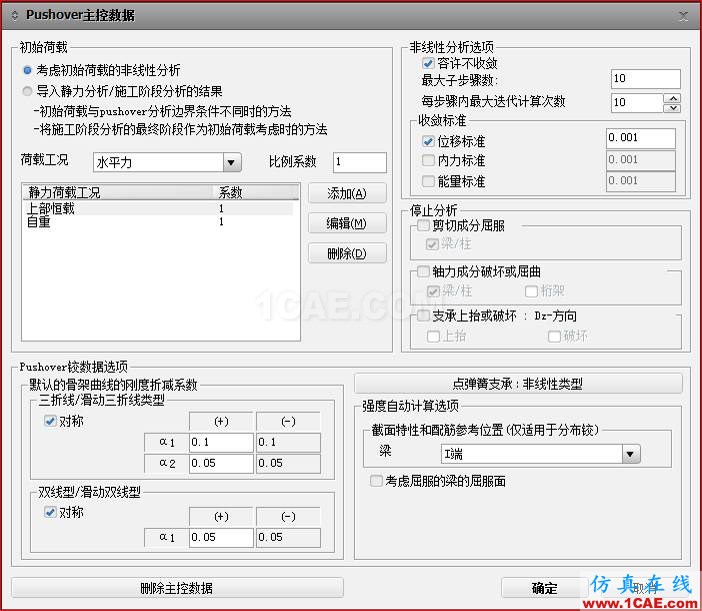

(1)主控数据

Pushover分析的大体思路:

  “Push    over”程序考虑初始荷载的情况下,根据设定的推倒方式(本例为横向水平力),逐级加载,最终达到预期的位移或者内力状态的全过程。程序可以输出每次加载的结果。

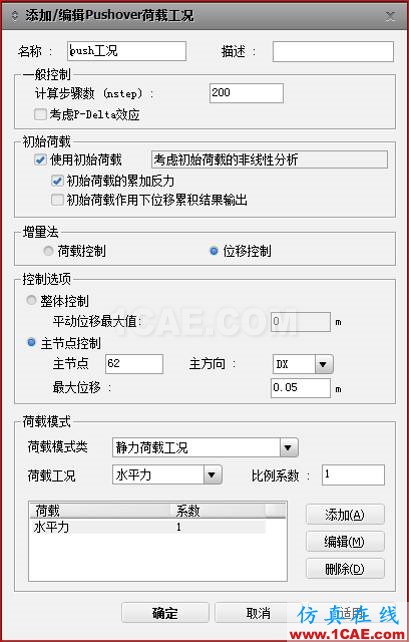

(2)定义pushover荷载工况

计算步骤数:决定了0.05m等分步长。

位移控制:pushover的分析目的

主控点:pushover的关注位置。

方向:直至62节点X方向位移达到0.05m为止。

荷载模式:按指定荷载工况加载(推倒)。

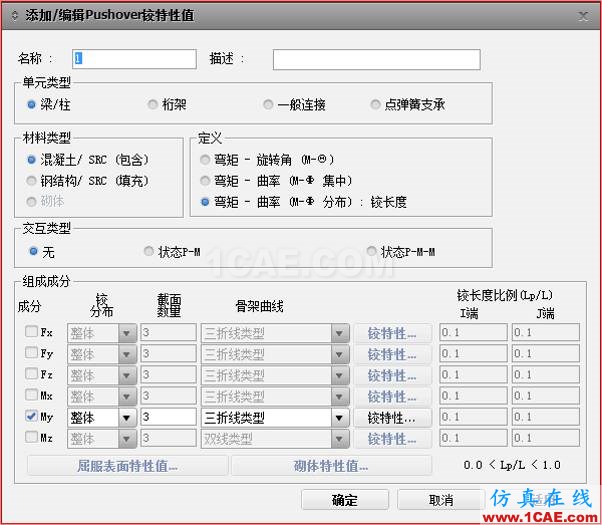

(3)定义铰特征值(由于左右墩的轴力不同应分别定义)

定义:塑性铰的类型,

交互状态:轴力及两个方向上的弯矩之间是否相关。本模型采用自设定三折线的特性,故选择无。

组成成分:根据上面设定的内容,设定塑性铰的力学模型。

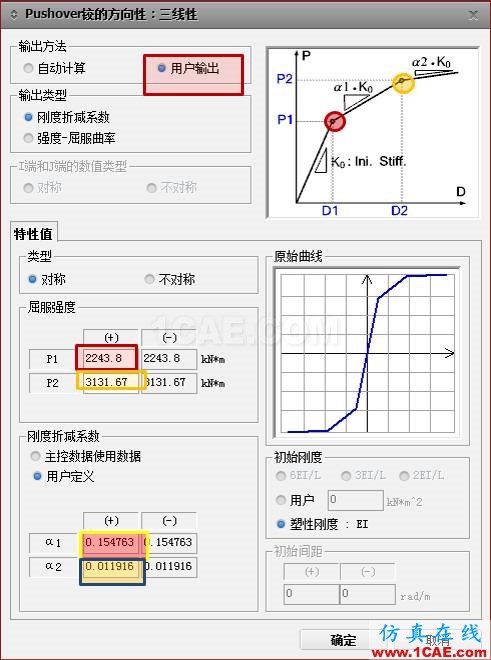

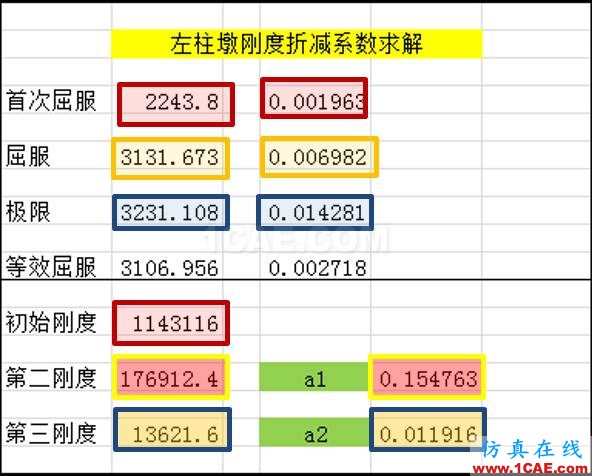

(4)定义塑性铰特性的三折线参数

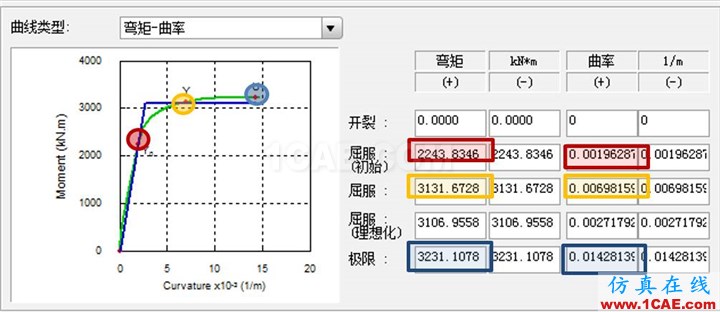

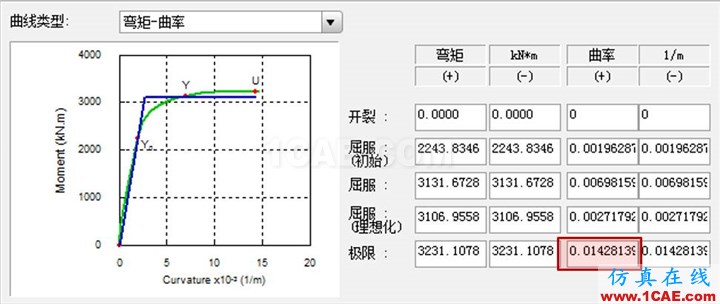

(5)根据M-phi结果确定极限曲率

0.014/2=0.007

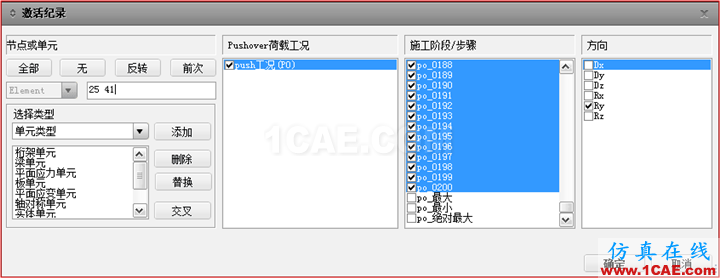

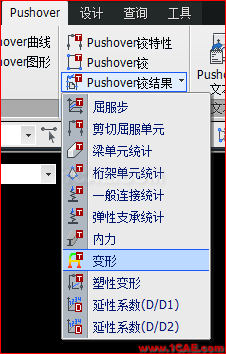

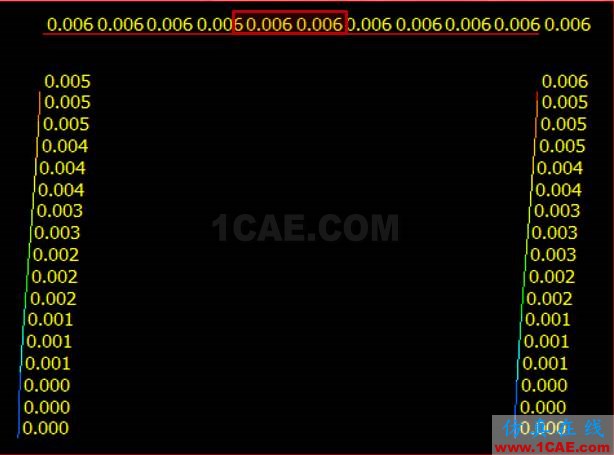

(6)查看表结果变形,寻找最先屈服步骤

表格查看可以快捷的找到墩顶底对应位置屈服(考虑安全系数)时对应的pushover步骤。

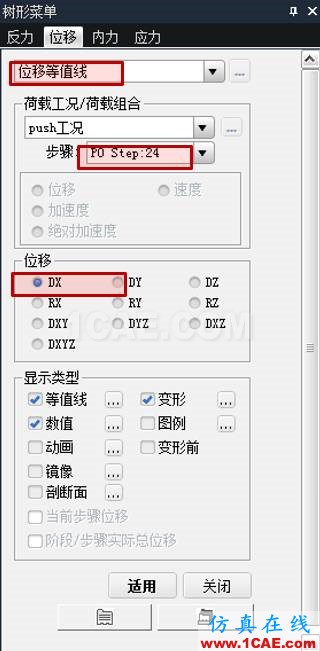

(7)查看pushover的位移结果,选择相应步骤查看允许位移

*连载-每周更新,敬请期待,也可留言向朱老师提问
